Firkantede projektionssvejsemøtrikker

Strukturelle egenskaber

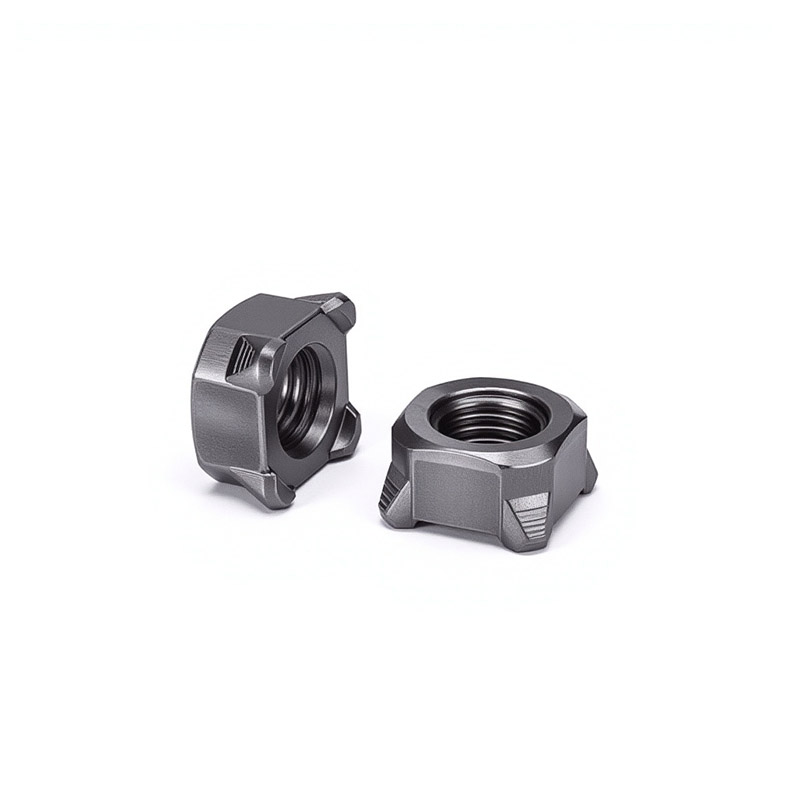

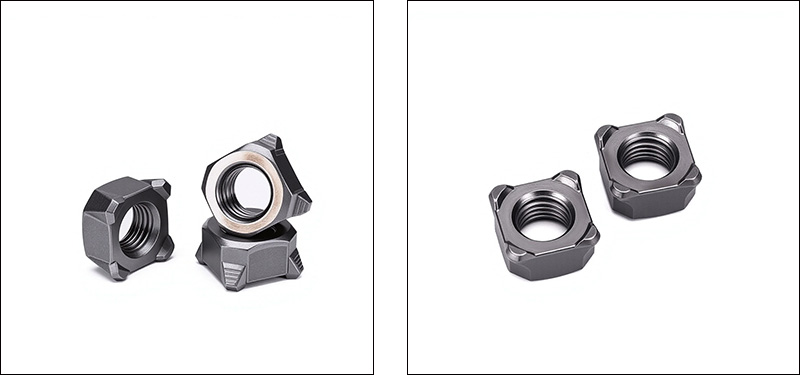

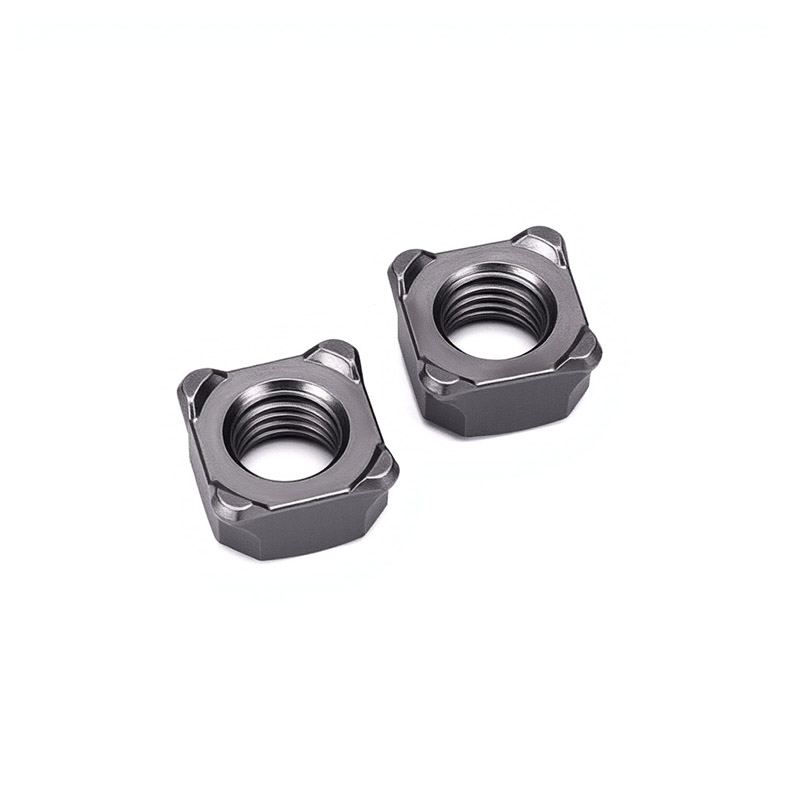

Firkantede svejsemøtrikker er en firkantet møtrik med flere svejsefremspring i bunden. Dets strukturelle design er centreret omkring tre nøglemål: svejsepålidelighed, præcis positionering og anti-drejningsevne.

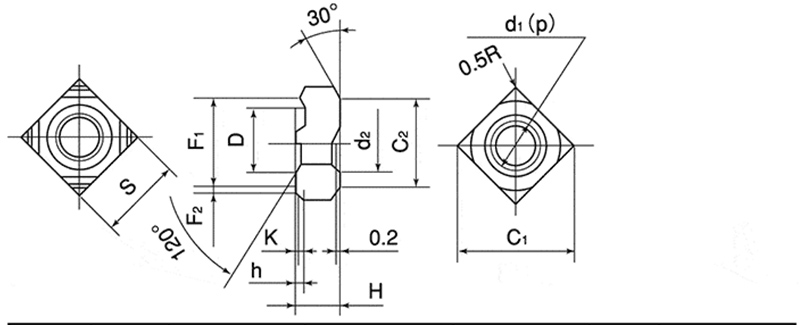

【1】 Firkantet base

（1） Form: Et perfekt kvadrat med alle fire sider lige lange og alle fire hjørner i rette vinkler. Det kan automatisk forhindre rotation, når det passer ind i det firkantede hul på emnet.

（2） Kantbredde: For eksempel er M8 14 mm, M10 er 17 mm. Det giver tilstrækkeligt trykbærende areal til at forhindre møtrikkerne i at sætte sig fast i grundmaterialet under svejsning.

（3） Tykkelse (højde): Normalt 6 til 10 mm. Det sikrer tilstrækkelig gevindindgrebslængde til at give forbindelsesstyrke.

【2】 Svejseprojekthandlinger

（1）Mængde: Fordelt på en firepunktssymmetrisk måde for at sikre ensartet strøm og afbalanceret svejsekerne

（2） Position: Ved de fire hjørner af bundfladen, tæt på kanten, for at forbedre svejsestabiliteten

（3） Form: Kugleformet eller konisk toppet form, med en glat top

（4） Højde: 0,5 ~ 1,2 mm, for at sikre tæt kontakt med basismaterialet

Bredde/diameter: Cirka 1,5 ~ 2,5 mm

【3】 Indvendig gevind

（1） Gevindspecifikation: Metrisk M4 til M16, Imperial #6 til 5/8″. Danner en aftagelig forbindelse med de matchende bolte.

（2） Gevindnøjagtighed: 6H (metrisk), 2B (imperial). Sikrer en god pasform mellem de firkantede projektionssvejsemøtrikker og bolten.

（3） Gevindlængde: Giver tilstrækkelig gevindindgrebslængde.

（4）Gevindorientering: Indgangsenden kan have affasninger for nem boltindsættelse.

Ofte stillede spørgsmål

（1）Hvilken svejsemetode er kvadratiske projektionssvejsemøtrikker egnet til? Hvad er parametrene?

Den mest almindeligt anvendte metode er modstandsprojektionssvejsning. Tag svejsningen af ​​en M8 lavkulstofstålmøtrik på en 1,5 mm lavkulstofstålplade som et eksempel. Referenceparametrene er: strøm 8–11 kA, elektrodetryk 2,5–4,0 kN, svejsefrekvens 8–15 cyklusser (ca. 0,16–0,3 sekunder).

（2）Hvilke standarder overholder dine firkantede projektionssvejsemøtrikker?

Vi følger strengt DIN 928 (den tyske standard, den mest udbredte på verdensplan), ASME B18.1 (den amerikanske standard) og GB/T 13681.2 (den kinesiske nationale standard).

（3）Hvordan sikres møtrikkernes svejseydelse?

Kernen i svejseydelsen er, at kulstofindholdet skal være ≤ 0,25 %. Vi udfører spektralanalyse på hvert batch af råmaterialer for at sikre, at den kemiske sammensætning er kvalificeret. Samtidig er højden og formen af ​​fremspringene strengt kontrolleret inden for toleranceområdet.
