M8 firkantsvejsemøtrik

Leder du efter præfessionelle fastgørelseselementer, kan Xiaoguo®s seneste M8 Square Weld Nut være dit ideelle valg. Den er velegnet til bagsiden af metalpladen. Når du installerer eksterne fastgørelseselementer, er det ikke nødvendigt at røre bagsiden. Det er særligt velegnet til lukkede skabe.

Model:Q 371-1999

Send forespørgsel

Produkt beskrivelse

Standard- og nøglemål

M8 Square Weld Nut er produceret i nøje overensstemmelse med DIN 928:2013-12 standarden. Denne standard specificerer dimensioner og tekniske krav til firkantsvejsemøtrikker med grove gevind fra M4 til M16 og fine gevind fra 8 mm til 16 mm. Produktkarakteren er A-klasse.

Parameter	Værdi (mm)	Tolerance
Trådspecifikation	M8 × 1,25	-
Kantbredde (s/sw)	14 mm	±0,3
Diagonal bredde (e)	18 mm	±0,6
Samlet tykkelse (m1/h)	6,5 mm	±0,3
Hoveddiameter (dk)	12,8 mm	-
Højde af fremspringspunktet	1,0 mm	±0,1
Konkav punktvinkel	45°	±5°

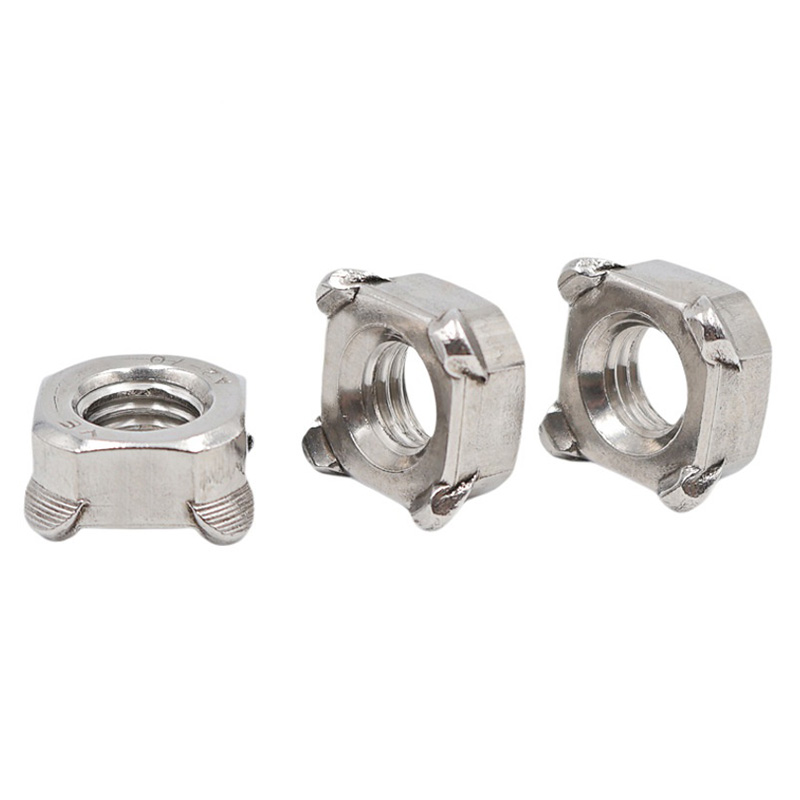

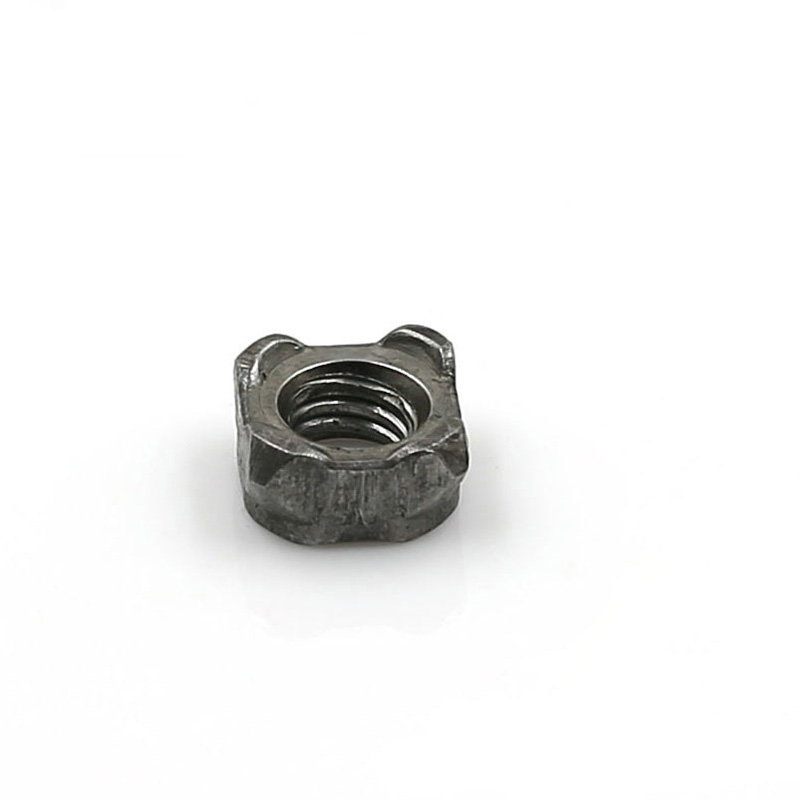

M8 Square Weld Nut

Strukturel type

M8 Square Weld Nut er opdelt i to typer baseret på, om den har en positioneringsstift eller ej: den pinløse type og den pin-udstyrede type.

（1）Ikke-piloteret

Beskrivelse:

Firkantet form, hvor bredden af modsatte sider er 14 mm. Bundfladen har fire halvkugleformede svejsefremspring jævnt fordelt i de fire hjørner, uden styrestifter. Bundfladen er flad med en specifikation på M8 × 1,25 og en præcision på 6H.

Arbejdsprincip:

Under svejsning opnås positionering gennem lokaliseringsstifterne på den nederste elektrode eller de firkantede huller på emnet. De fire fremspring smelter samtidigt under modstandssvejsning og danner en ensartet svejsekerne.

Gældende scenarier:

Når der allerede er en M8 firkantsvejsemøtrik i det firkantede hul på emnet, eller når positioneringen er pålidelig,

manuel svejsning eller semi-automatiske svejseteknikker kan anvendes.

Dette er velegnet til omkostningsfølsomme applikationer med lave krav til positioneringsnøjagtighed.

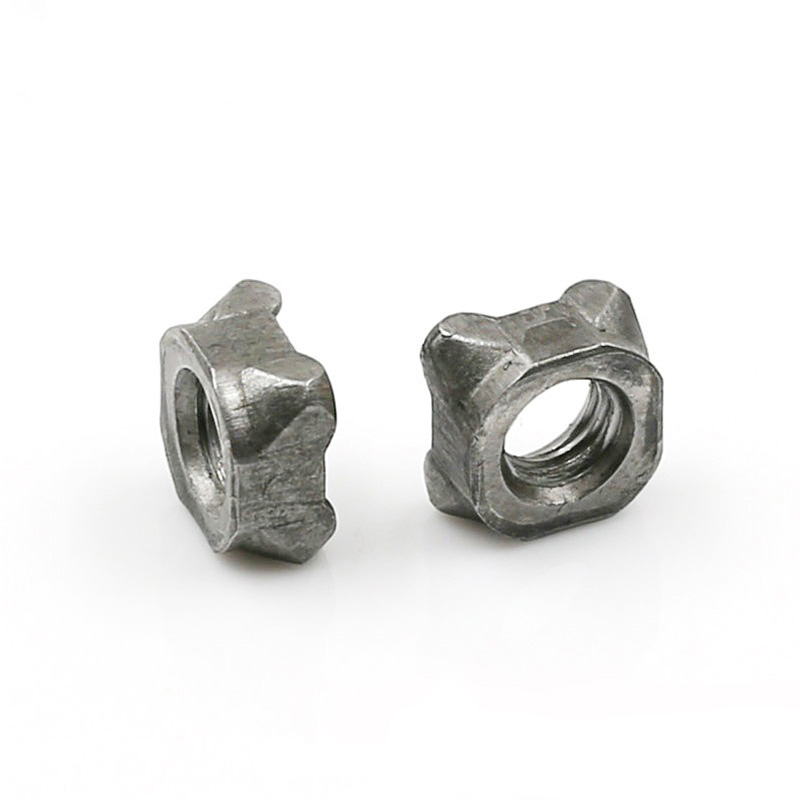

M8 Square Weld Nut

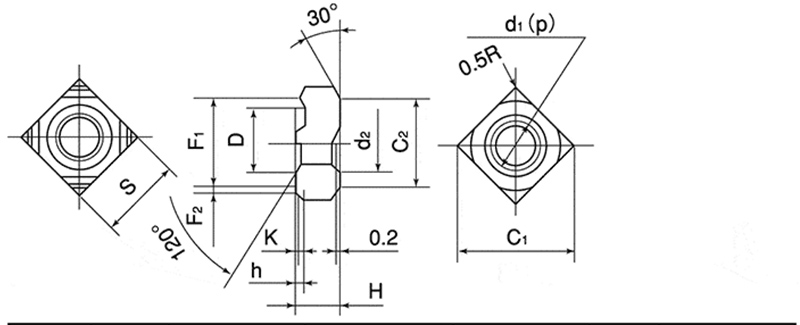

d	p	S		H		h		K	D
Nominel Diameter	Pitch	BasicDimension	Tolerance	BasicDimension	Tolerance	BasicDimension	Tolerance	BasicDimenson (omtrentlig)	BasicDimension	Tolerance
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0,1一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

（2） Piloteret

Beskrivelse:

Formen er firkantet, med bredden af modsatte sider normalt forbliver på 14 mm. De fire hjørnefremspring på bundfladen sammen med den midterste styrestift er til stede. Diameteren af styrestiften er typisk 9,6 mm eller 11,6 mm (afhængigt af kundens krav). Højden på styrestiften er 1,5 mm, 2,0 mm eller 2,5 mm, hvilket matcher tykkelsen af basismaterialet. Gevindet er M8 × 1,25, med en præcision på 6H.

Arbejdsprincip:

Styrestiften indsættes i arbejdsemnets forborede positioneringshul for at opnå præcis positionering og forhindre M8 Square Weld Nut i at forskyde sig under svejsning. Samtidig blokerer styrestiften også effektivt, at svejsesprøjtet til en vis grad trænger ind i gevindhullet.

Gældende scenarier:

Automatiseret robotsvejselinje (med høje positioneringskrav)

Når emnet ikke har firkantede huller og udelukkende er placeret ved runde huller

Anvendelser, hvor svejseslagge skal forhindres i at blokere gevindene
