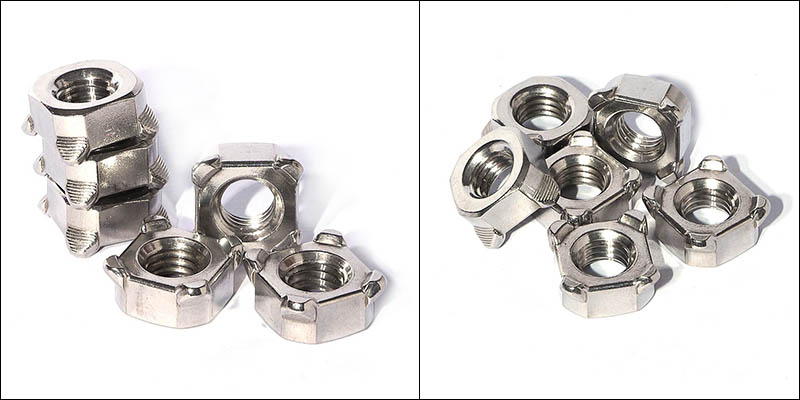

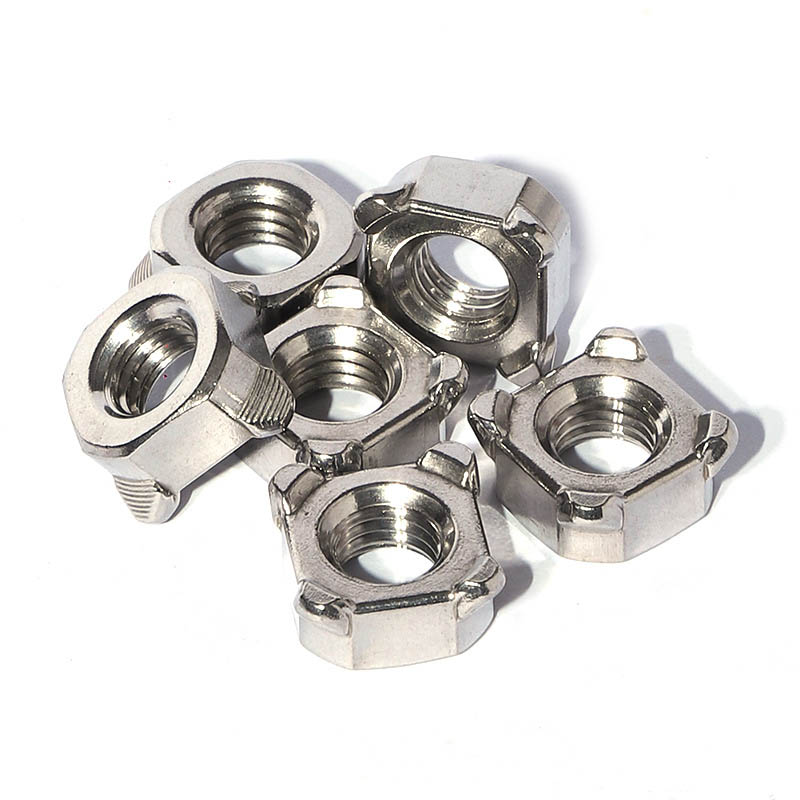

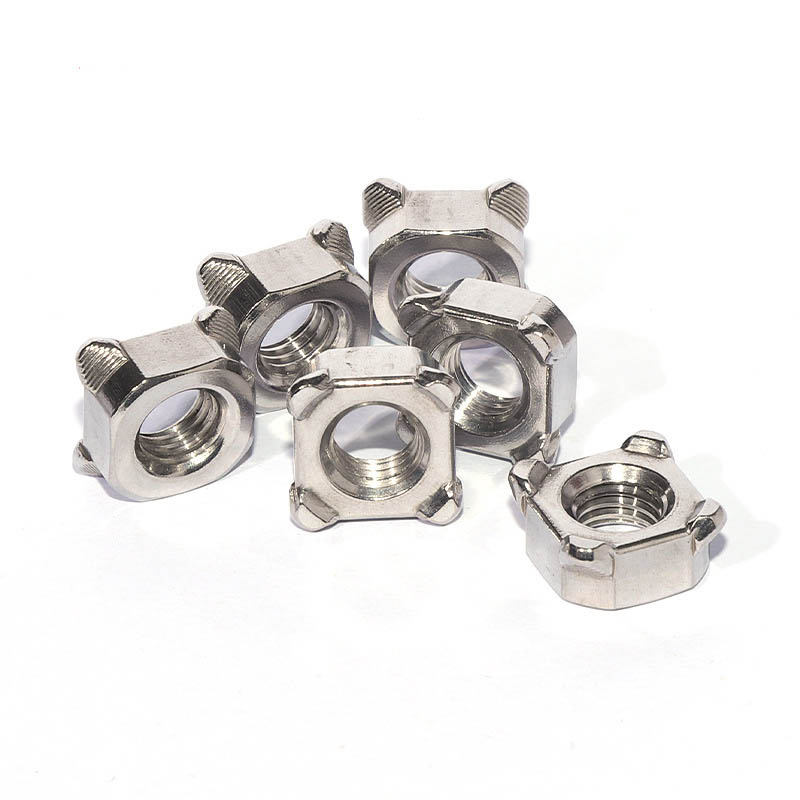

M8 firkantsvejset møtrik

（1） Produktdefinition

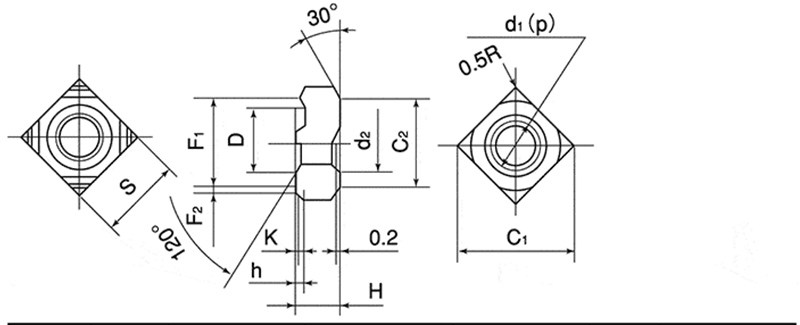

M8 Square Welded Nut er en speciel fastgørelsesanordning med en firkantet form og fire svejsefremspring i de nederste hjørner. Den er permanent fastgjort til metalpladen gennem modstandspunktsvejsning og giver et pålideligt indvendigt gevindhul til efterfølgende boltforbindelser. Denne møtrik overholder DIN 928-standarden og er en af ​​de mest almindeligt anvendte svejsemøtrikspecifikationer i industrier som biler, husholdningsapparater og landbrugsmaskiner.

（2） håndhæve standarder

M8 firkantsvejset møtrik er produceret i nøje overensstemmelse med DIN 928:2013-12 standarden. Denne standard specificerer dimensioner og tekniske krav til firkantsvejsede møtrikker med groft gevind fra M4 til M16 og fint gevind fra 8 mm til 16 mm. Produktkvaliteten er A. DIN 928-standarden kræver, at stålet, der anvendes til de svejste møtrikker, indeholder et kulstofindhold på ≤0,25% for at sikre god svejseydelse.

Svejseprocesparametre

Svejseparametre er kernefaktoren for at sikre svejsekvaliteten. Svejseparametrene for M8 firkantsvejset møtrik skal justeres i henhold til materialet på bundpladen og dens tykkelse osv. Følgende er referenceparametre under typiske arbejdsforhold:

（1）Svejsestrøm

Den anbefalede værdi er 5.000 - 8.000 A

For små møtrikker (såsom M4-M6) kan strømmen styres inden for 3000 - 5000 A; for mellemstore (M8-M10), for eksempel M8 Square Welded Nut, er svejsestrømmen 5000 - 8000 A; for store størrelser (M12 og derover) skal den bruge 8000 - 10000 A

（2） Elektrodetryk

Den anbefalede værdi er 2,5 - 4,0 kN

Trykket skal bevirke, at flere fremspring bliver jævnt udfladet med ca. 1/3, før der tilføres strøm. Hvis trykket er for højt, kan fremspringene blive fladet ud for tidligt; hvis det er for lavt, kan det forårsage sprøjt.

（3）Svejsetid

Den anbefalede værdi er 8 - 15 cyklusser (ca. 0,16 - 0,3 sekunder)

Svejsetiden er kortere end ved punktsvejsning på samme svejsepunkt. Efter at have bestemt det passende elektrodetryk og -strøm, justeres det for at opnå tilfredsstillende svejsepunkter.

Kvalitetskontrol

For at verificere møtrikkernes svejsestyrke skal der udføres kvalitetskontrol efter svejsningen. De vigtigste metoder omfatter:

（1） Momenttest: Indsæt den matchende bolt i den svejsede møtrik, og påfør det specificerede drejningsmoment ved hjælp af en momentnøgle. Hvis den firkantsvejsede M8-møtrik ikke roterer, og svejsepunktet ikke er revet, betragtes den som kvalificeret.

(2) Test af trykkraft: Påfør aksial trykkraft på den svejste møtrik, og noter den maksimale brudbelastning ved hjælp af en universal testmaskine. Bruddet skal opstå i grundmaterialet.

（3）Visuel inspektion: Udfør en visuel kontrol for at se, om møtrikkerne er vippet, om de er helt i kontakt med pladematerialet, og for eventuelle sprøjt eller revner. Brug samtidig en måleblok til at kontrollere, om gevindene er blevet deformeret på grund af svejsning.
