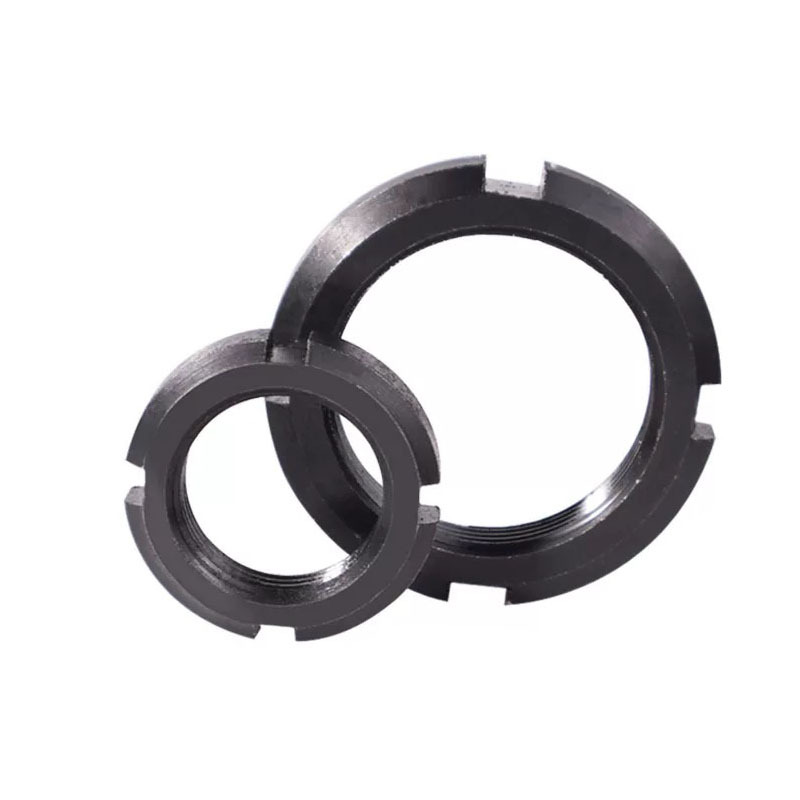

DIN 1804 møtrik

Kinas leverandør og producent Xiaoguo® er specialiseret i DIN 1804-møtrik, der kan genbruges. Produktet tilbyder høj omkostningseffektivitet og kan effektivt reducere vedligeholdelsesomkostningerne på lang sigt. Hvis du køber Bulk DIN 1804 møtrikker, får du en mere fordelagtig pris.

Send forespørgsel

Produkt beskrivelse

Installationsværktøjer

Selvom DIN 1804-møtrikken har en enkel struktur, er korrekt installation nøglen til at sikre dens låseevne.

（1）Kerneværktøj: Krognøgle (skal bruges), den almindelige standard er DIN 1810.

Der er forskellige former:

1） Fast type med hævet næse: I overensstemmelse med DIN 1810-standarden er det den mest udbredte standardmulighed.

2）Hængslet/justerbar type: Et værktøj dækker flere specifikationer, velegnet til situationer med variable arbejdsforhold.

3） Kittype: Såsom et 8-delt sæt, der indeholder forskellige specifikationer, hvilket letter centraliseret styring og brug.

（2） Hjælpeværktøj: Momentnøgle: For at sikre præcis kontrol af låsekraften er mange krognøgler designet med firkantede tungegrænseflader, der kan forbindes med momentnøgler. （3）Anti-løsning tilbehør: For at opnå den anti-løsende effekt, skal møtrikken parres med den tilsvarende anti-løsning enhed, såsom en låseskive eller gevindlåsende klæbemiddel.

DIN 1804 Nut

Installationstrin

（1）Forberedelse før installation

Bekræft specifikationer: Sørg for, at gevindspecifikationen for DIN 1804-møtrikken er i overensstemmelse med akslens.

Rengøringsinspektion: Rengør grundigt akslen, møtrikkens gevind og nøgleoverflader, og kontroller for grater eller skader.

Bekræft den bærende overflade: Under installationen skal siden af møtrikken med den fint bearbejdede overflade vende mod lejet eller endefladen af emnet.

（2） Indledende tilspænding

Manuel isætning: Juster møtrikken med akselenden på forhånd, og indsæt den derefter med hånden i 2 til 3 omgange.

（3）Anti-løsningsanordning

Installer låseskiven i henhold til anti-løsningsskemaet (den indvendige tunge skal flugte med kilesporet på akslen) eller påfør gevindlåseklæbemidlet.

（4）Endelig tilspænding

Indsæt forsigtigt den udragende næse på krognøglen ind i møtrikkens rille (bemærk, at startende fra M45x1.5-specifikationen har møtrikken 6 riller, og du skal bruge kraft mere jævnt)

（5）Låsning og bekræftelse

Brug af mekanisk anti-løsning (låsering): Efter tilspænding af møtrikken, bøj den ydre tunge af ringen og indsæt den i en hvilken som helst slids på møtrikken for at opnå mekanisk låsning.

Brug kemisk anti-løsning (trådlåselim): Påfør det efter rensning af gevindene og før tilspænding, og vent til det hærder.

Afsluttende inspektion: Brug en momentnøgle til at kontrollere drejningsmomentet igen.

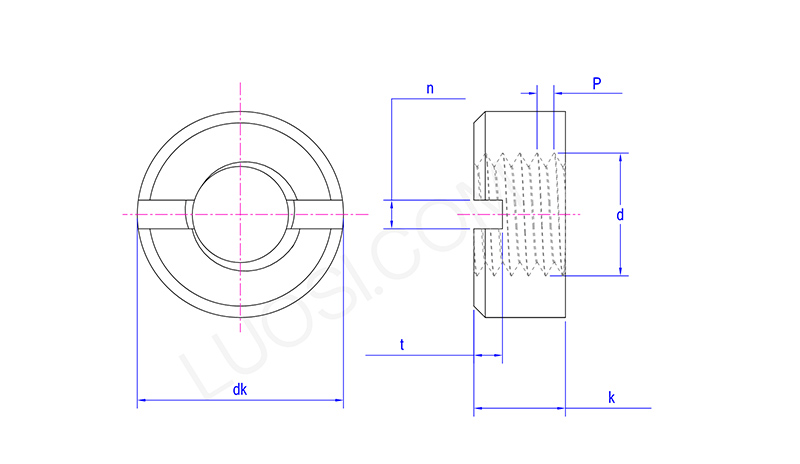

DIN 1804 Nut

man	M3,5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Installationsvejledning

（1）Forveksle ikke de bærende overflader: Sørg for, at den fint bearbejdede d3-overflade er i tæt kontakt med den ru overflade mod værktøjets arbejdsretning.

(2) Drejningsmomentværdien er af afgørende betydning: et for højt drejningsmoment kan beskadige gevindene eller få akslen til at deformeres; et utilstrækkeligt højt drejningsmoment resulterer i utilstrækkelig forspændingskraft, hvilket gør DIN 1804-møtrikken tilbøjelig til at løsne sig.

（3） Korrekt brug af værktøj: Sørg for, at størrelsen på topnøglen nøjagtigt matcher møtrikkens ydre diameter for at undgå at beskadige slidsen.

（4）Forspændingskraften skal tages i betragtning: Når den bruges til lejeforspænding, er det nødvendigt at indstille forspændingskraften præcist ved hjælp af professionelle metoder.

（5） Regelmæssig inspektion: Under den første drift af udstyret eller efter større reparationer er det nødvendigt at udføre regelmæssige kontroller af møtrikkernes låsestatus for at forhindre, at de løsner sig.
