Leje låsemøtrik

Kina Xiaoguo® Lejelåsemøtrik har en præcist designet slids, der skaber en meget fin aksial spillerum, når lejekomponenterne er monteret sammen, hvilket opnår den optimale sammenkoblingstilstand. Fremstillingsprocessen for lejelåsemøtrikkerne produceret af fabrikken i Kina er ekstremt præcis.

Send forespørgsel

Produkt beskrivelse

Hvordan vælger man den passende størrelse?

For at sikre, at lejets låsemøtrik kan bruges korrekt, anbefales følgende punkter til valg:

(1) Bestem trådspecifikationen: Dette er den primære forudsætning. For metriske systemer henvises til M-værdien; for kejserlige systemer, se tommer. [Bemærk: Dette produkt bruger udelukkende fintrådede skruer. Når du vælger, skal du sørge for at kontrollere stigningen (såsom M16×1,5) for at undgå at vælge specifikationen med grovt gevind.]

(2) Kontroller nøgledimensioner: Kontroller den ydre diameter (dk) og tykkelsen (m) for at sikre, at møtrikken har tilstrækkelig installationsplads i udstyret.

(3) Definer standarder: Angiv klart standarderne for produktet, såsom "National Standard GB/T 812" eller "German Standard DIN 981", for at sikre, at alle dimensioner har de nødvendige tolerancer og nøjagtigheder.

Bearing Lock Nut

man	M3,5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Detaljeret forklaring af nøgleparametre

Når du vælger størrelsen på lejets låsemøtrik, skal du være særlig opmærksom på følgende nøgleparametre:

（1） Gevindspecifikation (D×P): Dette angiver den nominelle diameter (D) og stigningen (P) af gevindet.

For eksempel, i M16×1,5 repræsenterer M16 den nominelle diameter på 16 mm, og 1,5 repræsenterer stigningen på 1,5 mm.

（2）Yderdiameter (dk): Møtrikkens maksimale udvendige dimension, som bestemmer den minimale plads, der kræves til montering.

（3） Tykkelse (m): Den aksiale højde af møtrikken, som påvirker låsekraftarmen og styrken.

（4）Antal slidser (n) / slidsbredde (b) / slidsdybde (t): Geometriske parametre for slidsning, som skal matche dimensionerne på det tilsvarende professionelle værktøj (krogetøgle og åbningsstifter/holdeskiver).

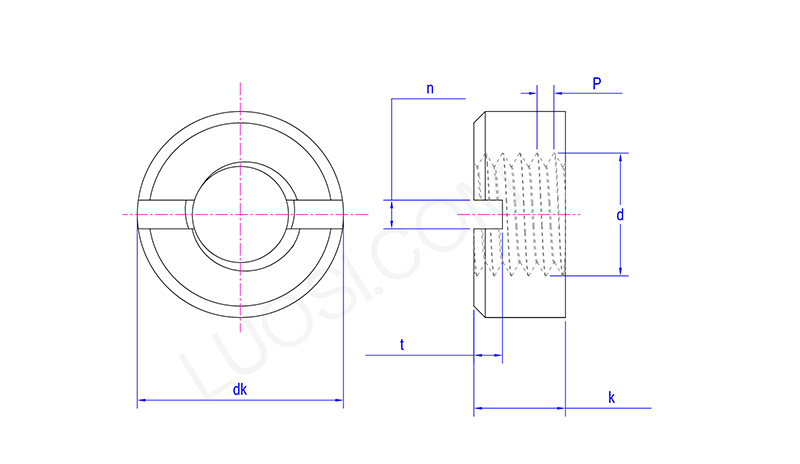

Bearing Lock Nut

Almindelige specifikationer Hurtig reference

Her er nogle almindeligt anvendte standardspecifikationsdata:

Tag GB/T 812-1988 lejelåsemøtrik, (metrisk) som et eksempel:

Gevindspecifikation: D×P	Udvendig diameter: dk (mm)	Tykkelse: m (mm)	Antal slots: n	Spaltedybde: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1,5	28	8	4	2.6
M16*1,5	30	8	4	3.1
M18*1,5	32	8	4	3.1
M20*1,5	35	8	4	3.1

Valg og brug

（1） Gevindkonsistens: Alle lejemøtrikker er udstyret med fintrådede skruer. Kontroller venligst stigningen for at undgå forveksling med skruer med grove gevind.

（2）Supplerende værktøjer: Demonterings- og monteringsprocessen kræver brug af en speciel krogformet skruenøgle.

（3）Anti-løsnende tilbehør: For at opnå låseeffekten skal de bruges sammen med stopskiver (såsom GB/T 858) eller åbne stifter.

（4） Tekniske tegninger: Ved projektering skal du altid henvise til den seneste version af de tilsvarende tekniske standardtegninger eller produktspecifikationer.
