Anker U Bolt

Kina-leverandøren Xiaoguo® anker U-bolt kommer i en lang række specifikationer, der dækker alt fra DN10 (2 mm) til DN600 (24 tommer), der opfylder alle kravene i fuld størrelse. Uanset om det er små vandrør og elektriske ledninger eller store industrirør, kan du vælge omkostningseffektiv anker U-bolt.

Send forespørgsel

Produkt beskrivelse

Produktdefinition og kernefunktion

anker U-bolt, også kendt som jordanker U-bolt eller præ-installeret U-bolt, er en type forankringsfastgørelse formet som bogstavet "U". Det har lange gevind i begge ender og er normalt forudinstalleret i betonfundamentet eller ført gennem stålkonstruktionens base. Den er kombineret med skiver og møtrikker for at fastgøre udstyr, søjler, rørstøtter osv. på beton- eller stålkonstruktionens fundament.

Kernefunktion

Det er en nøgleankerkomponent, der bruges inden for områder som konstruktion, broer, kraft og petrokemikalier til at opnå stive forbindelser mellem udstyr og fundament. Dens hovedfunktion er at overføre belastningerne (spænding, tryk, forskydningskraft, bøjningsmoment) af den øvre struktur sikkert til betonfundamentet eller jorden. I modsætning til almindelige ekspansionsbolte er dette produkt installeret på en forbegravet måde. Den placeres inde i forskallingen inden betonen udstøbes og danner et irreversibelt permanent anker efter betonens afbinding.

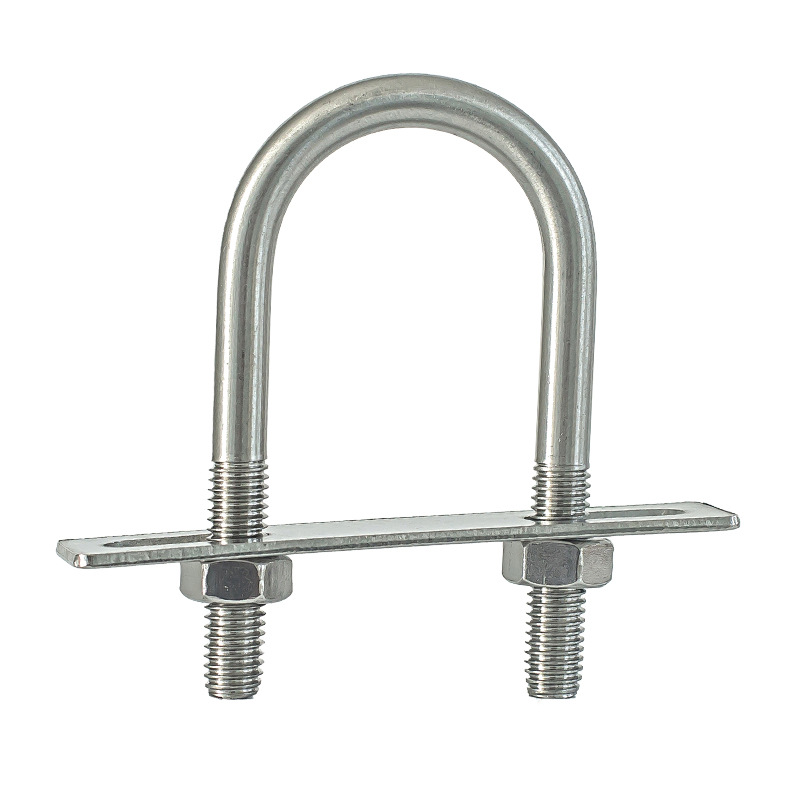

Anchor U Bolt

Fælles materialer

Nedenfor er listen over almindelige materialer til anker U-bolt, som vi har opsummeret for dig, som er praktisk for dig at gennemse.

Materiale type	Grad	Præstationsniveau opnåeligt	Kernefunktioner	Gældende scenarier
Kulstofstål	Q235 / A36	Karakter 4.8	Relativt økonomisk og alsidig, nem at behandle	Generelt byggeri, let udstyrsfundamenter, rækværksfiksering
Kulstofstål	45# / 1045	Karakter 8.8	Moderat styrke, god omfattende ydeevne	Industrielt udstyrsfundamenter, krafttårne, rørstøtter
Legeret stål	40Cr / 5140	10,9 klasse	Høj styrke, træthedsbestandighed	Tungt udstyr, dynamisk belastningsfundament, vindkrafttårn
Legeret stål	35CrMo / 4135	10,9/12,9 karakter	Modstandsdygtig over for lav temperatur, anti-rust	Petrokemisk industri, højtryksbeholderfundament, kolde områder
Rustfrit stål	304 / A2	A2-70	Generel korrosionsbestandighed	Til fødevarefabrikker, vandbehandling, generelle udendørs applikationer
Rustfrit stål	316 / A4	A4-70 / A4-80	Fremragende modstandsdygtighed over for havvand og kemikalier	Til offshore platforme, kystkraftværker, kemiske anlæg, swimmingpooludstyr
Varmgalvaniseret kulstofstål	Q235 / 45# + HDG	4,8/8,8 karakter	Langvarig rustbeskyttelse udendørs	broer, autoværn, kommunikationstårne, solcellestøtter

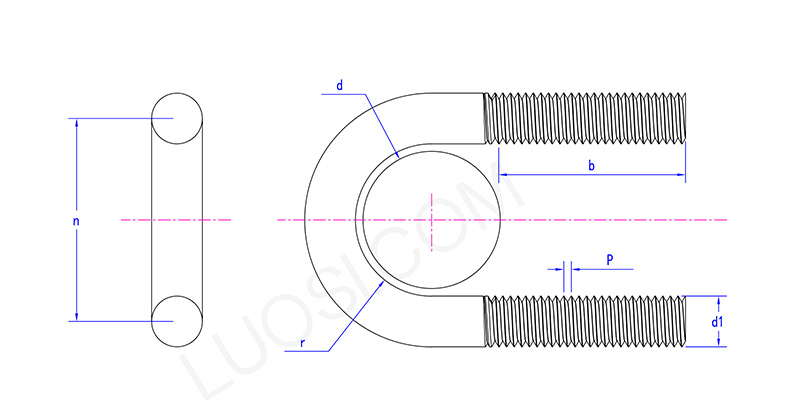

Anchor U Bolt

man	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Produkttype

Afhængigt af installationsmetoden og formen er anker-U-bolten hovedsageligt opdelt i følgende typer:

Plain Embedded U-bolt: Indstøbt direkte i betonen, med den gevindskårne ende rage ud over bundfladen. Det bruges til fastgørelse af stålsøjler og udstyrsbaser. Det er den mest almindelige form.

U-bolt med krogeender: De gevindskårne ender er desuden bøjet 90° eller 180°.

Fladbundet U-bolt: Bunden af den U-formede del er lige, ikke bueformet. Den bruges til at fastgøre komponenter med kvadratisk tværsnit eller til installationer, der skal være i tæt kontakt med stålpladens bundflade.

Gennemgående bolt Type U-bolt: Denne U-formede bolt passerer gennem de reserverede huller i stålkonstruktionens base, med begge ender blotlagt. Den er kombineret med øvre og nedre møtrikker for at opnå fastspænding og bruges almindeligvis til aftagelige forbindelser eller scenarier, der kræver højdejustering.

Ulige ben U-bolt: Ben af forskellig længde. Anvendes til montering på skrå fundamentsoverflader eller i specielle strukturer, der kræver asymmetrisk fiksering.
