Type B dobbelt endestuds

Type B dobbelt endestifter har gevind i begge ender og en poleret stang i midten. Diameteren af den polerede stang er tilnærmelsesvis lig med gevindets stigningsdiameter og har god fleksibilitet. Knopperne produceret af Xiaoguo®-leverandøren er holdbare og overholder implementeringsstandarden GB/T 900-1988.

Send forespørgsel

Produkt beskrivelse

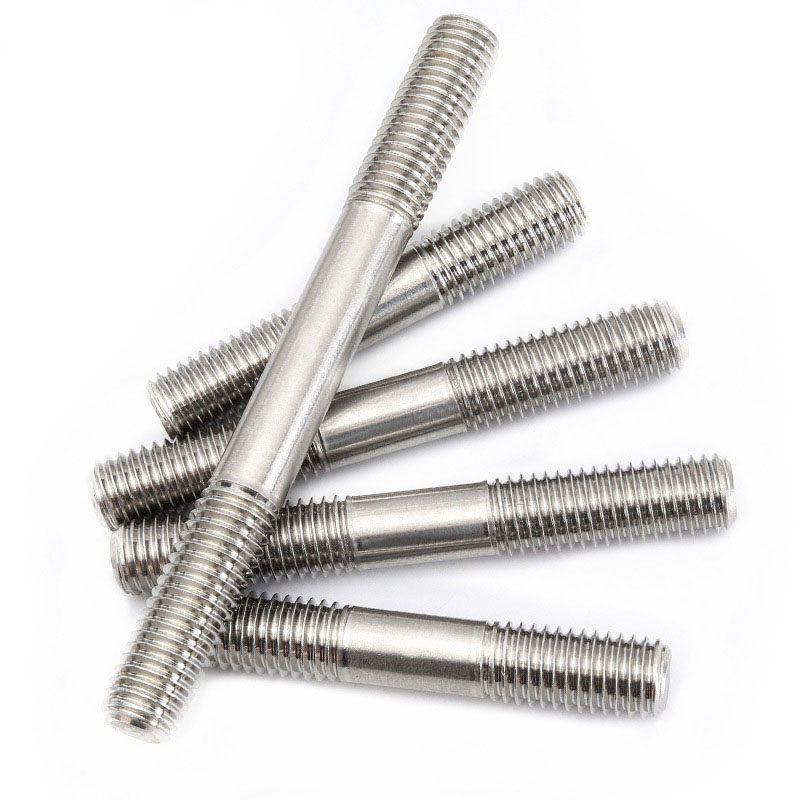

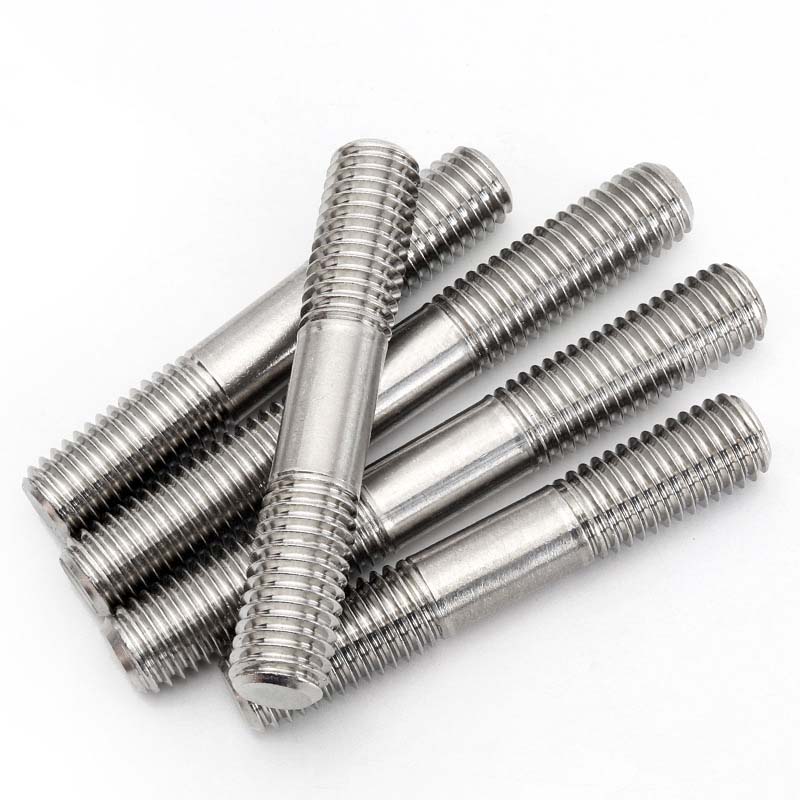

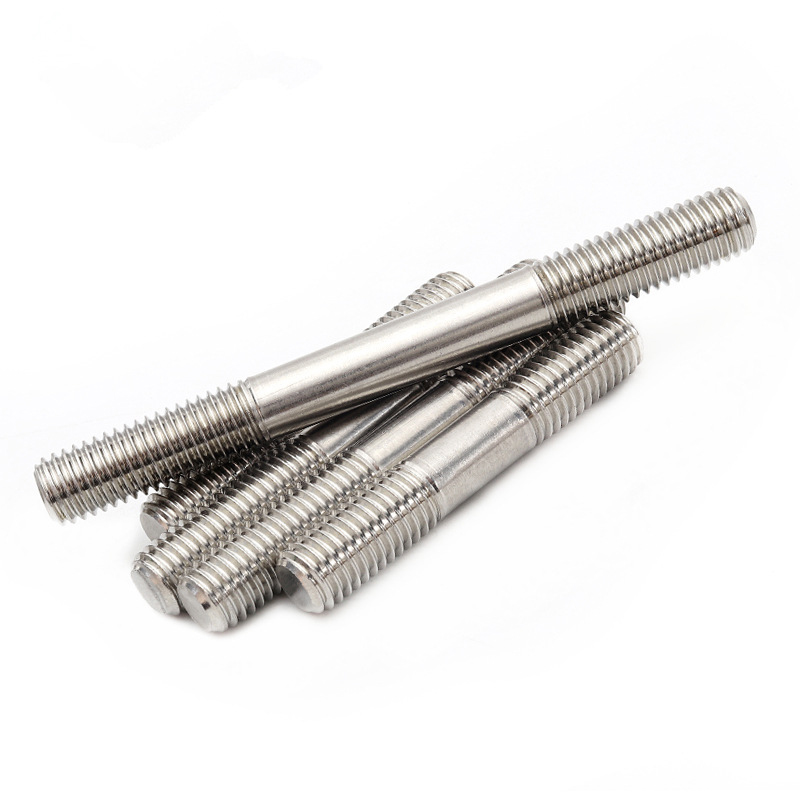

Type B dobbelt endestift er en metalstang med gevind i begge ender. Længderne af gevindene i begge ender er forskellige, hvilket kan tilpasses til forbindelsesmaterialer af forskellig tykkelse. Diameteren på den midterste glatte stangdel er den samme som på gevindet, hvilket gør den meget fleksibel at bruge.

Type B Double End Stud

Applikationer og parametre

Type B dobbelte endestifter bruges i maskinindustrien. Når du samler værktøjsmaskinen, skal du bruge den til at fastgøre arbejdsbordet og sengen. Skru den korte ende ind i sengens gevindhul, og efter at den lange ende er passeret gennem arbejdsbordet, stram den med en møtrik. Det kan modstå vibrationer under forarbejdning.

Ved reparation af motoren bruges type B tapper til at udskifte endedækslet. Den korte ende er fastgjort til motorhuset, og den lange ende er forbundet med endedækslet for at sikre, at endedækslet ikke løsner sig, når motoren kører, og beskytter de indvendige dele. De kan modstå vibrationer og vægt under driften af udstyret, forhindrer udstyret i at flytte sig og sikrer produktionssikkerhed.

Disse B-dobbelte endestifter løste tilpasningsproblemet. Først skrues tappene helt ind i den ene komponent, juster derefter positionen og spænd til sidst møtrikken i den frie ende. Dette er afgørende for at udjævne den mekaniske base på ujævne shims. De kan fordele belastningen jævnt. Den ensartede indgreb mellem gevindene i begge ender kan forhindre ujævn belastning i støttesystemet eller brosamlingerne.

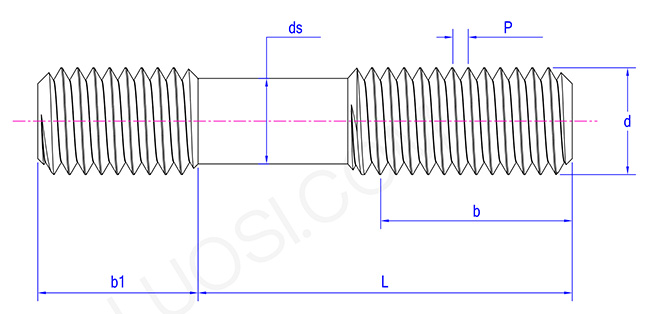

Produktparametre

man	M2	M2,5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 min	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 max	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Fordele

Type B-dobbelt endestifterne er dens stærke tilpasningsevne. Fordi gevindlængderne i begge ender er forskellige, kan der skrues en tykkere bunddel ind på den ene side, og en tyndere del kan fastgøres med en møtrik på den anden side, uden behov for yderligere skiver. Ved fastgørelse af udstyrsbasen skrues den korte ende ind i betonfundamentet, og den lange ende passerer gennem bagdækslet og spændes med en møtrik. Betjeningen er enkel.
