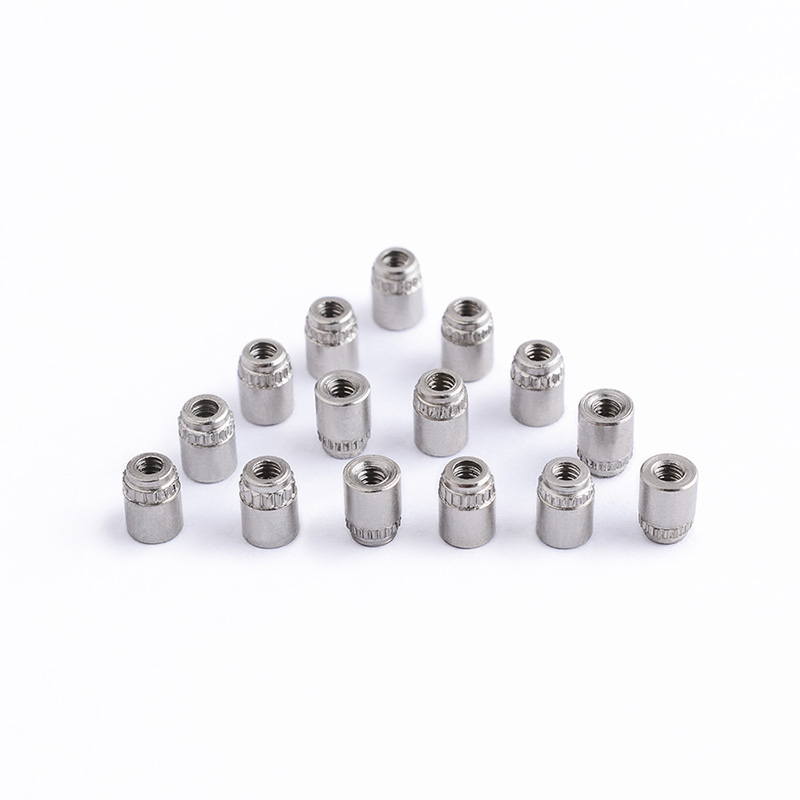

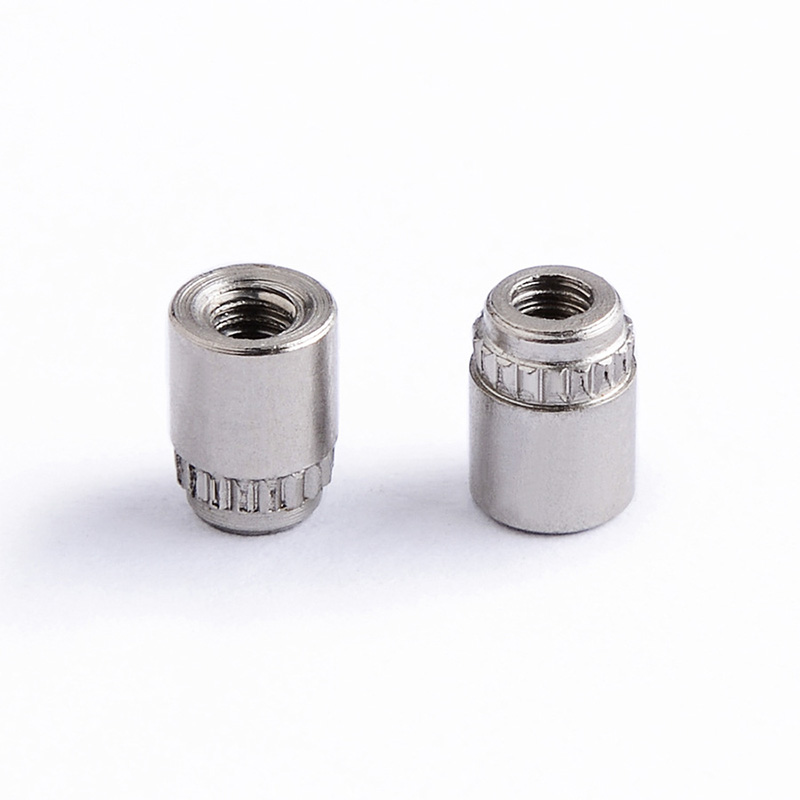

UN-nittet tap til printplade

Disse UN-nittede stifter til PCB-plader er normalt lavet af gode stållegeringer, som lav-kulstof eller rustfrit stål eller aluminium. De har solid mekanisk styrke og holder sig godt over tid.

Stål giver den mest træk- og forskydningsstyrke. Aluminium, derimod, leder elektricitet pænt og er lette.

Metallet, der er valgt til disse knopper, betyder, at de kan håndtere tunge mekaniske belastninger, stress fra opvarmnings- og afkølingscyklusser og forblive stærke, hele tiden produktet er i brug.

Standarder

UN-nittet stift til printkort er en permanent og højstyrke fastgørelsesanordning, der bruges til at give et pålideligt eksternt gevindfikseringspunkt på printplader (PCB'er). Her repræsenterer "UN" typisk "Uniform National Standard", der henviser til den standardiserede skruegevindtype, den har (såsom UNC eller UNF), som sikrer dens kompatibilitet med forskellige standardmøtrikker.

Installationsprocessen er hurtig og effektiv. Indsæt tappen i det forborede hul på printkortet. Brug derefter et dedikeret nitteværktøj til at deformere den flade ende af tappen, hvilket får den til at udvide sig udad og gribe fast mellem nittehovedet og stiftens skulder eller flange, og dermed danne en stærk og vibrationsbestandig forbindelse uden behov for svejsning.

Denne metode er især velegnet til scenarier, der kræver at modstå store mekaniske belastninger, skal gennemgå flere plug-in operationer, eller hvor varmen genereret ved svejsning kan beskadige følsomme komponenter.

Installation

Disse UN-nittede stifter til PCB-plader sættes i ved hjælp af en koldformnings- eller nittemetode.

Du stikker tappen gennem et forboret hul i printet. Derefter bøjer et specielt nitteværktøj stiftens skaft mod en matrice under brættet, hvilket skaber en permanent, udvidet lås, der holder den på plads.

Den kolde behandlingsmetode genererer mindre varme og vil ikke beskadige PCB-laminatet eller kredsløbet. Når de er installeret korrekt, giver stifterne en stærk og vibrationsbestandig fiksering uden at kompromittere printkortets struktur.
