To-fold selvlåsende skiver

De tofoldede selvlåsende skiver leveret af Xiaoguo®-fabrikken opgiver den konventionelle låsemetode og anvender anti-løsningsprincippet med spænding i stedet for friktion, hvilket forbedrer ydeevnen betydeligt.

Send forespørgsel

Produkt beskrivelse

Kerneprincippet om anti-løsning i de tofoldede selvlåsende skiver ligger i: genialt at omdanne den skadelige energi forårsaget af vibrationer til den kraft, der kræves til låsning. I stedet for at stole på den traditionelle metode med at bruge en holdering for at forhindre løsnelse gennem "friktion", blev en smartere mekanisme vedtaget:

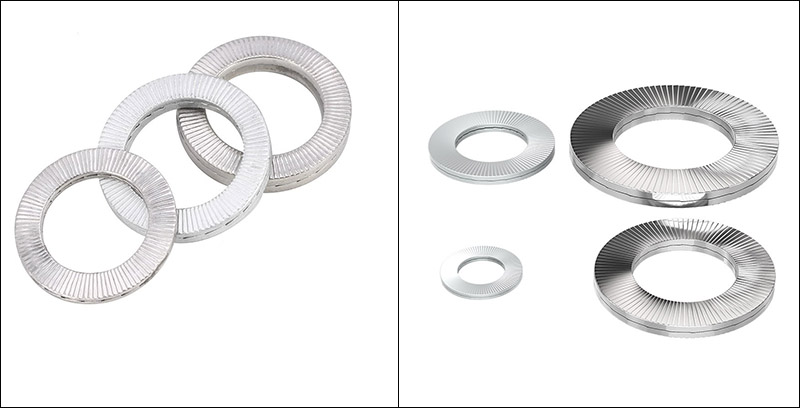

Two Fold Self Locking Washers

（1） Indledende tilspænding: Dobbeltsidet positionering

Under installationen er de kileformede overflader på de to skiver rettet ind efter hinanden og bruges i par.

Ekstern fiksering: Ved tilspænding vil de radiale fine tænder på den ydre overflade af de tofoldede selvlåsende spændeskiver bide fast i hovedet på møtrikken/bolten og overfladen af emnet, hvilket tæt forsegler kontaktfladen og forhindrer glidning.

Indre fastholdelse: På dette tidspunkt er de kileformede overflader (store tænder) på indersiden af de to skiver i tæt kontakt med hinanden, men der er ikke sket nogen relativ bevægelse, hvilket giver plads til den efterfølgende mekaniske handling.

（2） Udløser løsning: Forskydning i stedet for at glide

Når udstyret arbejder i et vibrerende miljø, begynder møtrikken at vise en meget lille tendens til at løsne sig.

På grund af det faktum, at friktionskraften af de ydre radiale tænder er meget større end den af den indvendige kileformede overflade, vil bevægelsen ikke forekomme mellem møtrikken og de tofoldede selvlåsende skiver.

Den eneste bevægelse er, at de to skiver "glider ud af plads" mod hinanden langs den kileformede overflade på indersiden.

（3） Opnå selvlåsning: Nøglen til kileeffekten

Når udstyret vibrerer eller oplever fluktuerende kræfter, udligner den kraftige modkraft, der genereres af den kileformede overflade, straks disse vibrationer. Dette forhindrer bolten i at rotere i den modsatte retning og omdanner vibrationsenergien til låsekraften af de selvlåsende tofoldsskiver selv, hvilket opnår effekten af at "blive strammere, jo mere den vibrerer", og derved forhindre, at den løsner sig fra dens grundlæggende årsag.

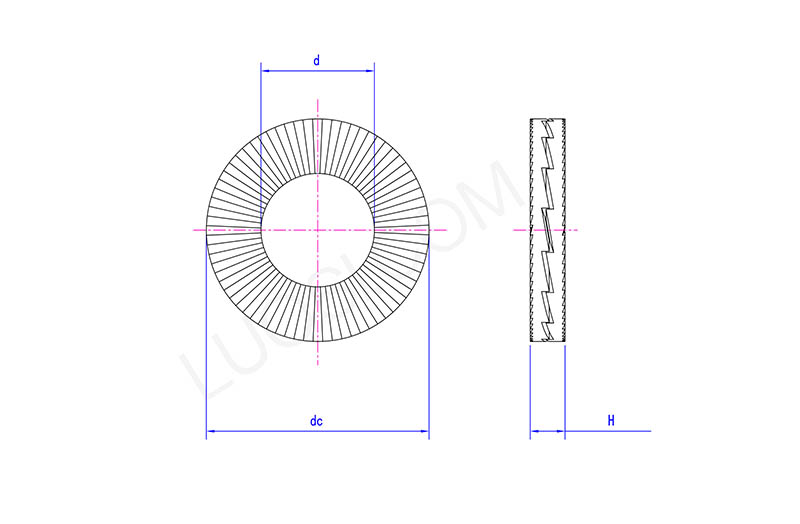

Two Fold Self Locking Washers

man	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
