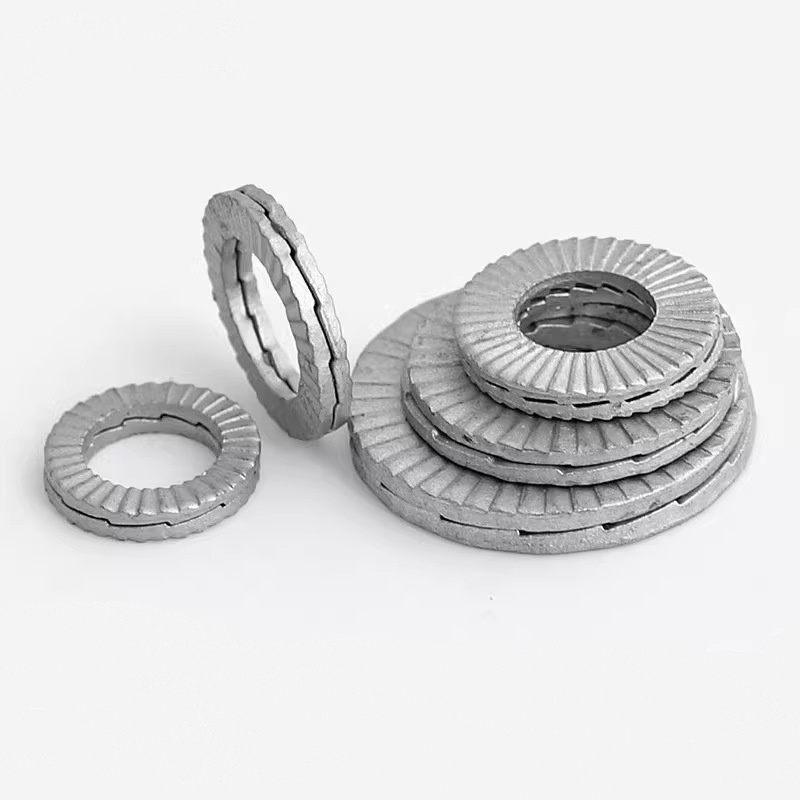

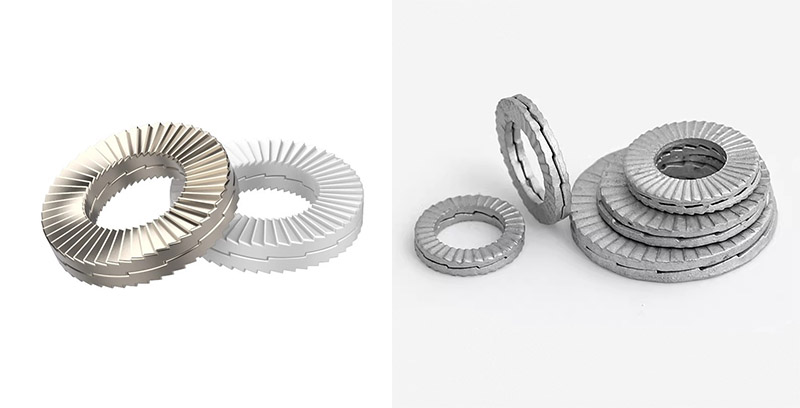

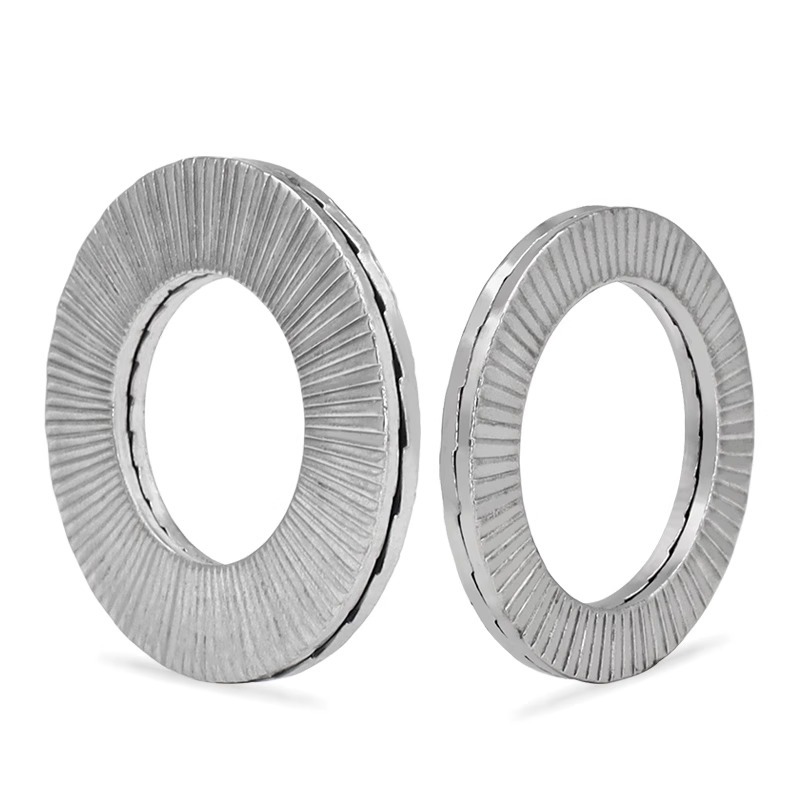

To-fold selvlåsende store skiver

Installation af de tofolds selvlåsende store skiver er ret enkel. Bare sørg for, at den store tandflade er justeret korrekt og placeret i den korrekte position, og stram derefter bolten eller møtrikken til standardmomentet for at fuldføre processen. Dens installation kræver ikke komplekse teknikker eller dyre værktøjer, men der er flere nøglepunkter, der skal noteres for at opnå 100 % ydeevne.

（1）Forberedelse før installation

Rengøring af emnet: Sørg for, at kontaktfladerne på bolte, møtrikker, tofolds selvlåsende store skiver og de tilsluttede dele er rene, flade, fri for oliepletter, rust eller grater.

Antal skiver, der skal kontrolleres: De skal bruges parvis (to stykker udgør et sæt), når de er i brug.

Kontroller typen af ​​installationsoverflade: om det er gennemgående eller blindhulskonfiguration, og bestem antallet af skiver.

（2）Placer vaskemaskinen

Fjern skiveparrene og sørg for, at den "store tandflade (kileformet overflade)" vender mod hinanden. Opdel eller installer dem ikke i den forkerte rækkefølge.

（3）Skelne mellem gennemgående huller og blinde huller

Blindhul / boltforbindelse: Kun et par tofolds selvlåsende store skiver er nødvendige, placeret mellem bolthovedet og den tilsluttede komponent. Møtrikken spændes på den anden side.

Gennemgående hul / bolt-møtrik: Ved brug kræves to par tofolds selvlåsende store skiver. Det ene par placeres under bolthovedet, og det andet par placeres under møtrikken.

（4）Sørg for korrekt kontakt

Sørg for, at de radiale tandoverflader på ydersiden af ​​skiven er i kontakt med den ene side af bolthovedet (eller møtrikken), og den anden side er i kontakt med overfladen af ​​den tilsluttede komponent.

（5） Stram

Brug en momentnøgle og spænd fastgørelseselementerne i henhold til de tilsvarende momentværdier.

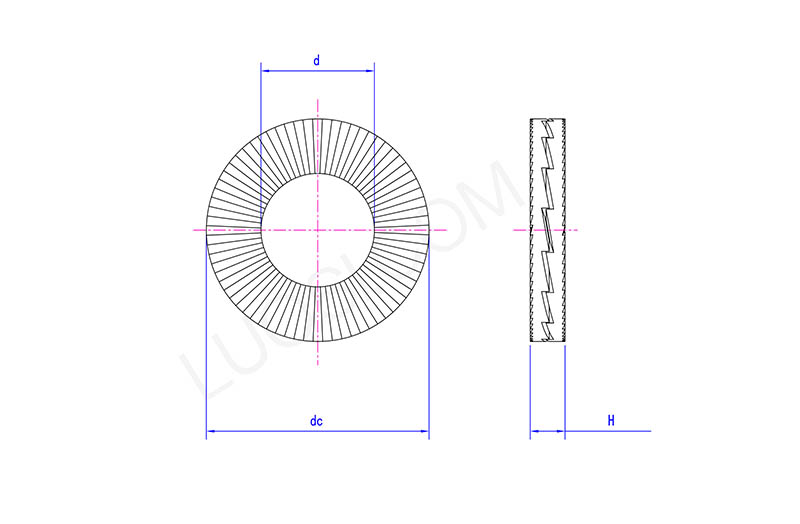

man	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Kan det genbruges?

De tofoldede selvlåsende store skiver kan normalt genbruges. Efter at være blevet fjernet fra udstyret, skal begge dele af pakningen inspiceres grundigt.

Betingelser for at tillade genbrug: Hvis den store tandoverflade på inderringen og de radiale tænder på ydersiden ikke udviser overdreven slid, ingen synlig deformation, ingen revner eller skader, kan de rengøres og geninstalleres.

Situationen, der kræver udskiftning: Hvis inspektion afslører tydeligt slid eller beskadigelse, skal et nyt sæt skiver straks udskiftes for at forhindre utilstrækkelig låsekraft.
