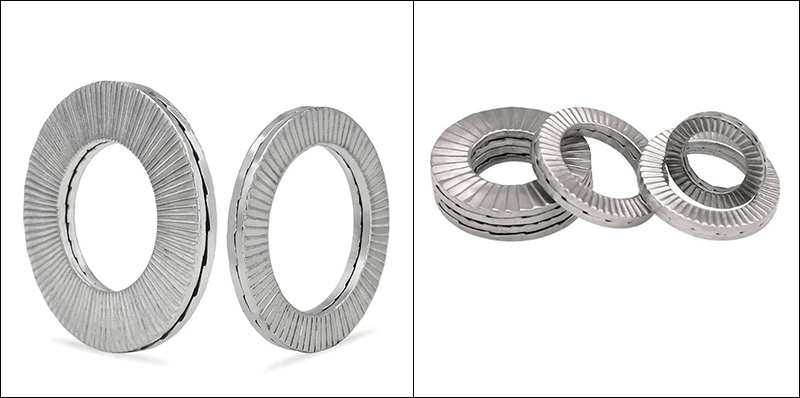

To-fold kile låseskive

Den tofoldede kilelåseskive fra Xiaoguo® fabrikslager kan genbruges. Når den er installeret og adskilt på den rigtige måde, deformeres de ikke, og deres låseevne forbliver den samme selv efter gentagen brug.

Send forespørgsel

Produkt beskrivelse

Vi producerer tofolds kileskive med automatiserede produktionslinjer. Standard råmaterialer forarbejdes til at lave skiver med nøjagtige dimensioner.

（1）Råmaterialeforberedelse og forarbejdning

Vi bruger højstyrke legeret stålbånd og rustfrit stålbånd som basismateriale. Materialerne behandles med udglødning og bejdsning for at justere deres indre krystalstruktur.

（2）Stempling

Udført i en multi-station præcisionspresse.

Boring: Boring af det centrale hul til vaskemaskinen.

Gearformning: Gennem det præcise samarbejde mellem de øvre og nedre forme dannes radialt fine tænder på den ydre ring på den ene side.

Kileformet overfladedannelse: Ved hjælp af en speciel form presses kileformede tandflader, der bestemmer låseevnen, ud på den anden side.

Klipning: Klipning af den dannede skive fra stålpladen.

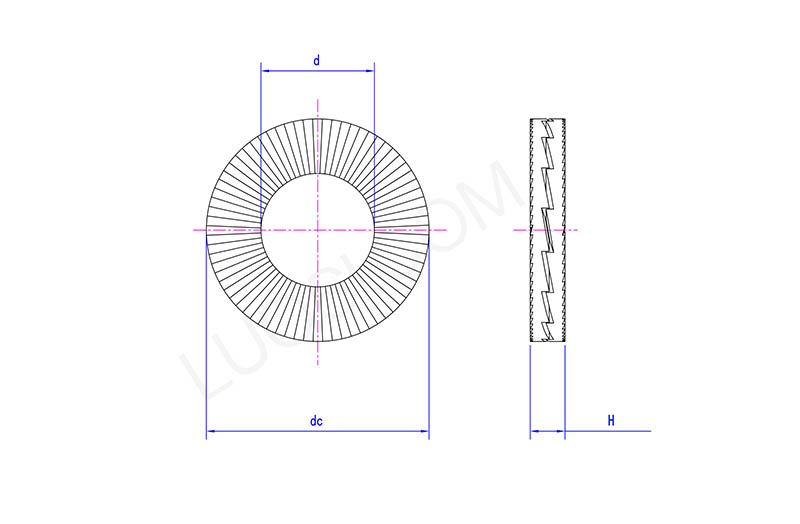

Two Fold Wedge Lock Washer

man	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

（3）Hærdende varmebehandling

Vaskemaskinen opvarmes ensartet til en specifik høj temperatur, bratkøles derefter hurtigt og umiddelbart efterfulgt af tempereringsbehandling.

（4） Overfladebelægningsbehandling

For kulstofstål tofolds kilelåseskive er den mest anbefalede højtydende løsning Dacromet. Belægningen af høj kvalitet forbedrer beskyttelsen og slidstyrken af den tofoldede kileskive.

（5） Kvalitetsinspektion og test

Råmaterialeanalyse: Udfør spektralanalyse på hvert indkommende parti af materialer for at verificere den kemiske sammensætning.

Procesinspektion: Sørg for dimensionsstabilitet under stemplingsprocessen.

Hårdhedstest: Undersøg tilfældigt, om den tofoldede kilelåseskive opfylder designstandarderne.

Saltspraytest: For at verificere belægningens korrosionsbestandighed.

Sidevibrationstest: Installer spændeskiven ved standardboltforbindelsespunktet, og overvåg dæmpningen af dens klemkraft under kontinuerlige vibrationer.

Two Fold Wedge Lock Washer

man	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
