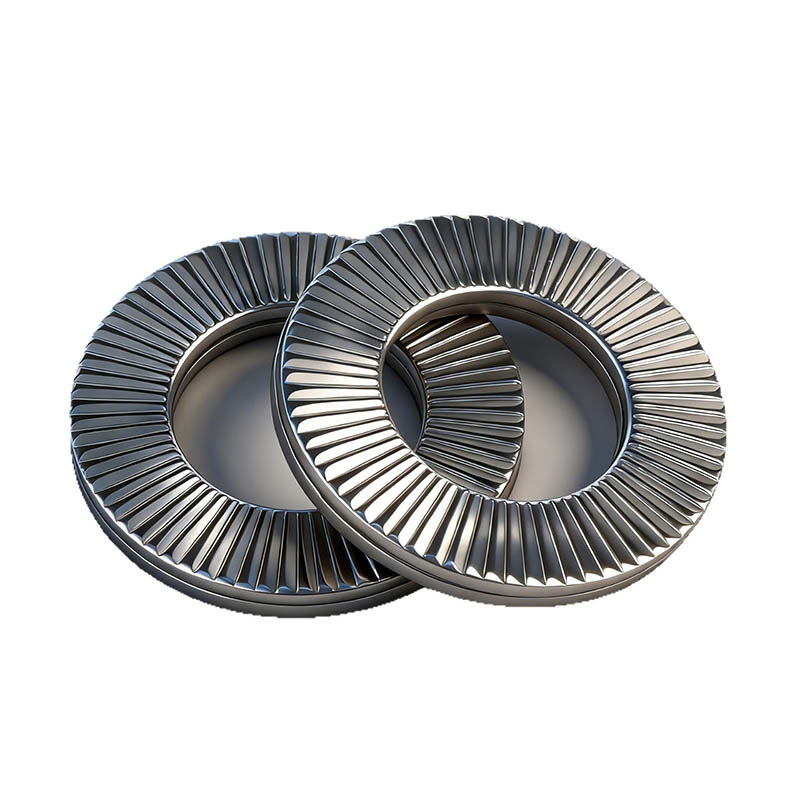

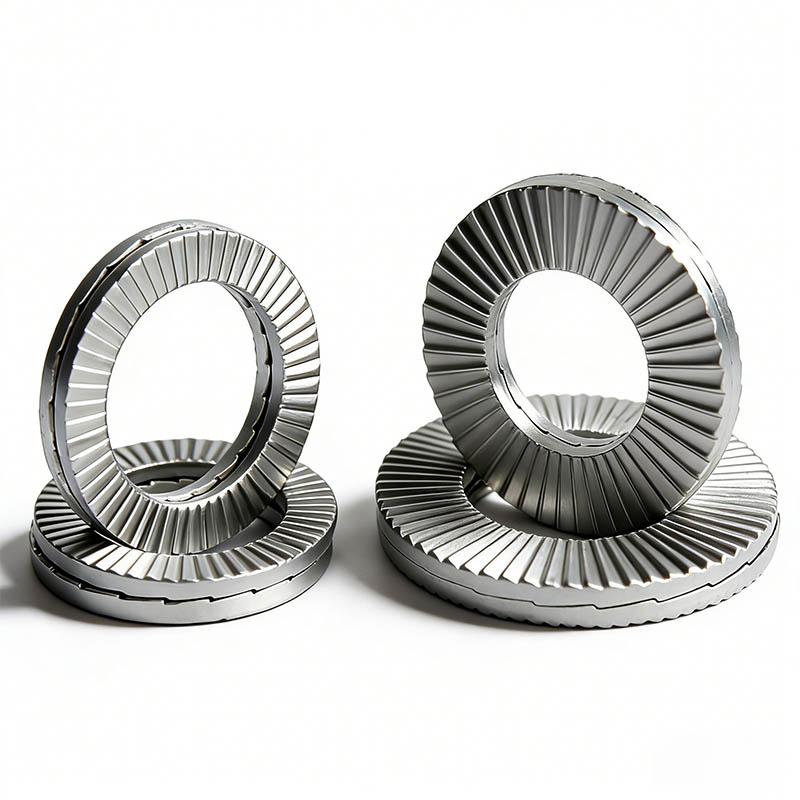

Dobbelt fold kile låseskive

Double Fold Wedge Lock Washer produceret af Xiaoguo® fabrikken har en dobbeltlagsstruktur og et dobbeltlåsende design. Sammenlignet med traditionelle konventionelle anti-løsende fastgørelsesanordninger er deres ydeevne meget overlegen.

Send forespørgsel

Produkt beskrivelse

Double Fold Wedge Lock Washer er en avanceret og højtydende anti-løsende fastgørelsesanordning. Den bruger en unik kilelåseteknologi i stedet for den traditionelle metode, der er afhængig af friktion. Den har en dobbeltlags foldet kilestruktur med takkede overflader på begge sider. Faktisk er den sammensat af et par (to stykker) nøjagtig identiske skiver. Den unikke struktur af hver skive er nøglen til at opnå dens enestående anti-løsneevne.

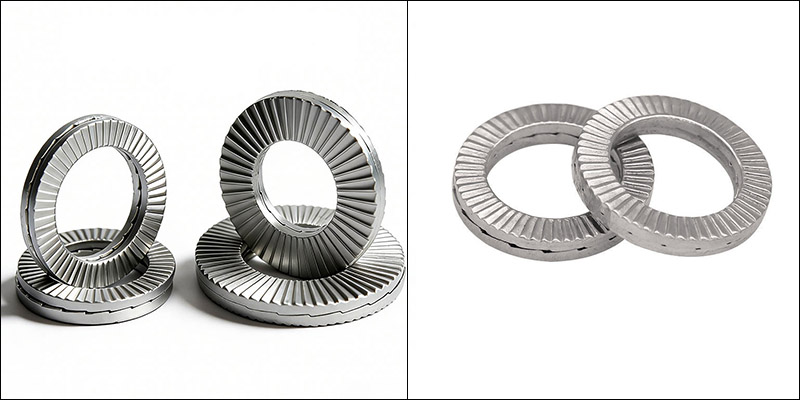

Double Fold Wedge Lock Washer

Strukturelle egenskaber

Det kernestrukturelle træk ved Double Fold Wedge Lock Washer ligger i dens design af to pakninger, hvor henholdsvis den indre og den ydre overflade udfører funktionerne låsning og fiksering.

（1） Parret vaskemaskine

To identiske pakninger er kombineret til et sæt. Dette design bryder væk fra den traditionelle form i ét stykke. De to pakninger er forsamlet under produktionen til et låsesystem. Dette symmetriske design kan genbruges og vil ikke beskadige pakningerne, når de skilles ad.

（2） Radialt hævet overflade

Disse hævede mønstre er den side af den dobbeltfoldede kilelåseskive, der kommer i direkte kontakt med hovedet på møtrikken, bolten eller overfladen af den tilsluttede komponent. Overfladen har fine radiale hævede mønstre/dentikler. De tjener hovedsageligt til at fastgøre den dobbeltfoldede kilelåseskive til denne overflade, "låse" den på plads og forhindre enhver glidning mellem dem.

（3）Trekantet tandoverflade

Dette er den matchende overflade på den modsatte side af pakningen. Den indvendige overflade er sammensat af kileformede tandoverflader jævnt fordelt langs omkredsen, der ligner en kam og er også kendt som "kileformede tænder" eller "skrå tandoverflader".

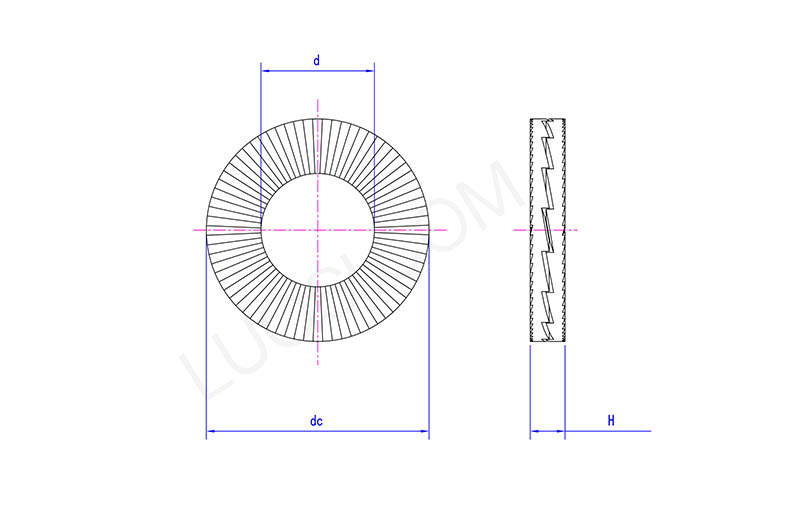

Double Fold Wedge Lock Washer

man	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
