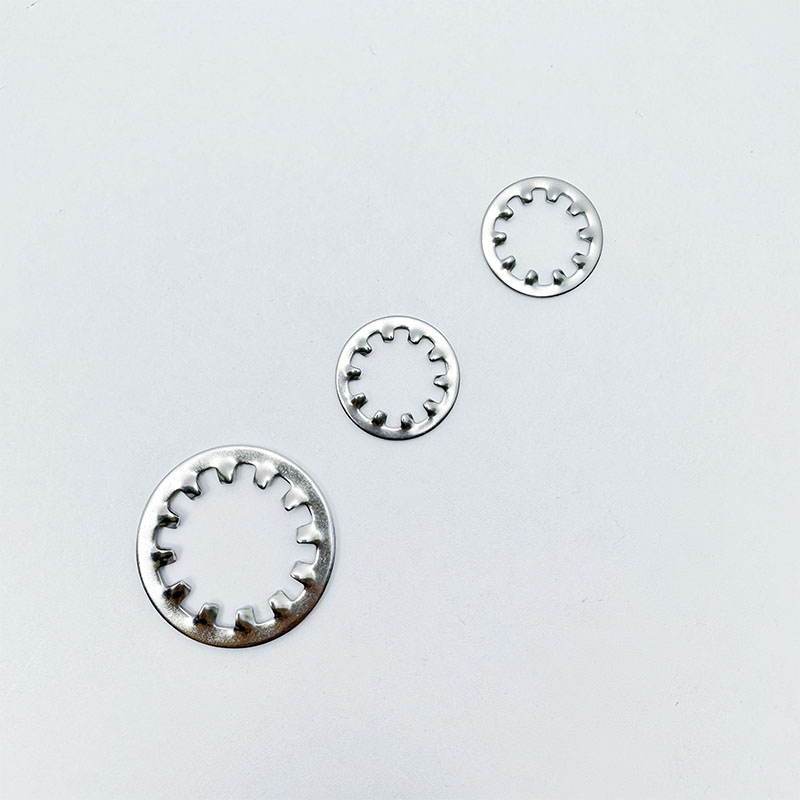

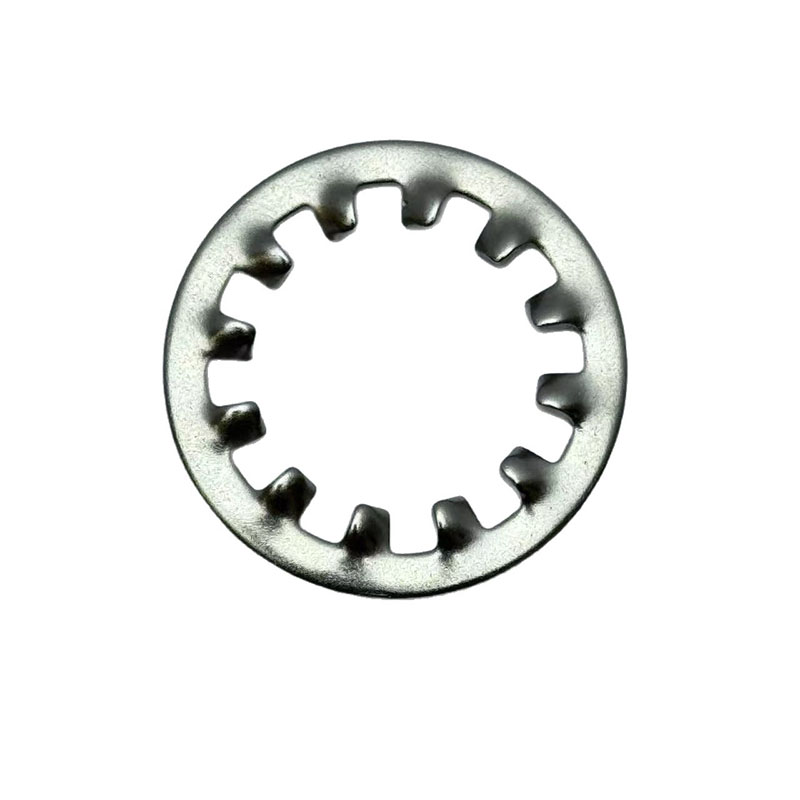

Tandede låseskiver indvendige tænder

Fabrikken af Xiaoguo® kan levere forskellige typer af tandede låseskiver indvendige tænder i forskellige materialer. Det kan opfylde kundernes forskellige tilpasningskrav, herunder specielle størrelser, specielle overfladebehandlinger osv., for at imødekomme kundernes brugsbehov i forskellige arbejdsmiljøer.

Send forespørgsel

Produkt beskrivelse

De udvendige tand- og indvendige tandlåsepakninger er to ens produkter designet til forskellige anvendelsesscenarier. Tandlåseskivernes indvendige tænder er mere "skånsomme", mens den udvendige tandpakning er mere "aggressiv". Kerneforskellen mellem dem ligger i tændernes position, som bestemmer deres respektive ekspertiseområder.

Sammenligning Tandet låseskiver indvendige tænder Ekstern tand

Udseende og tandform Tænderne er placeret på den indvendige ring af pakningen og strækker sig indad. Tænderne er placeret på den ydre ring af pakningen og strækker sig udad og ligner stjerner.

Låseprincip Ved tilspænding "bider" tænderne på inderringen i undersiden af skruehovedet eller bolthovedet, hvilket giver friktionskraft, der ikke løsner. Ved tilspænding "bider" de ydre ringtænder samtidigt ind i overfladen under hovedet af fastgørelseselementet og installationsoverfladen på den tilsluttede komponent.

Hovedfordel Ingen skader på emnet: Den ydre ring er glat og vil ikke ridse eller beskadige installationsoverfladen. Stærkere anti-løsneevne: Dobbeltsidet sammenlåsning, specielt velegnet til applikationer udsat for vibrationer og stærke vridningsbelastninger.

Adaptiv skruetype Anvendes hovedsageligt til skruer med mindre hovedstørrelser Velegnet til skruer med større hoveder

Vigtigste anvendelsesscenarier Det er almindeligt anvendt til indvendige komponenter og paneler i biler, præcisions elektronisk udstyr, husholdningsapparater osv. Det er meget udbredt i områder, der kræver stærkere tilspændingskraft, såsom tungt maskineri, chassis, stort kraftudstyr og industrielle maskiner, der modstår høje vibrationer.

Installationstrin

Installationen af tandlåseskivernes indvendige tænder er meget enkel. Det centrale er, at retningen skal være korrekt.

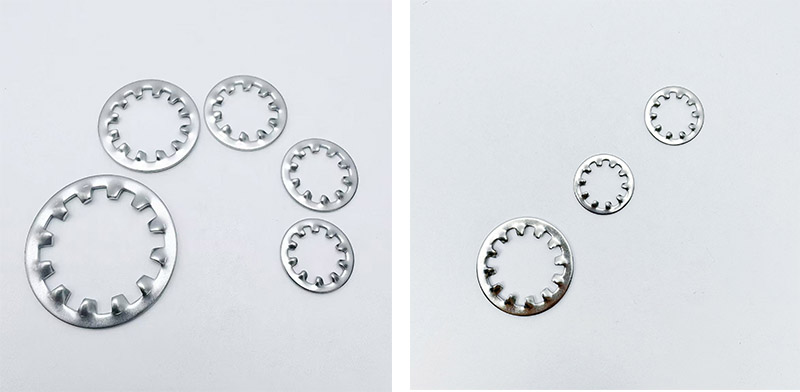

Toothed Lock Washers Internal Teeth

（1）Bekræft specifikationerne

Sørg for, at den indvendige diameter af tandlåseskivernes indvendige tænder passer til boltens diameter.

Kontroller, om pakningens tænder er intakte og uden deformation.

（2）Rengør kontaktfladen

Tør olie, maling og jernspåner af fra bunden af bolthovedet og overfladen af emnet.

Hvis det bruges til elektrisk jording, skal du sørge for, at pakningens tænder kan trænge ind i malingen eller oxidlaget.

（3） Placer vaskemaskinen (retningen er afgørende)

Sæt de tandede låseskiver indvendige tænder på bolten.

Tandoverfladen skal vende mod bolthovedet eller møtrikken (det vil sige, at tænderne skal være orienteret mod overfladen af den komponent, der skal strammes).

Den glatte og flade overflade vender mod ydersiden af bolthovedet.

（4） Indsæt bolten

Før bolten med skiven fastgjort gennem hullet i emnet.

Forspænd møtrikken eller bolten med hånden for at sikre, at gevindene er korrekt justeret.

（5） Stram

Brug en momentnøgle og spænd boltene i henhold til standardmomentværdierne.

Under tilspændingsprocessen vil tænderne automatisk gå i indgreb med kontaktfladen.

Der kræves ingen yderligere justering af drejningsmomentet; standardmomentet vil være tilstrækkeligt.

（6）Tjek

Til elektrisk jordforbindelse kan et multimeter bruges til at måle ledningsevnen på begge sider af pakningen for at bekræfte, at tænderne er gennemboret gennem belægningen.

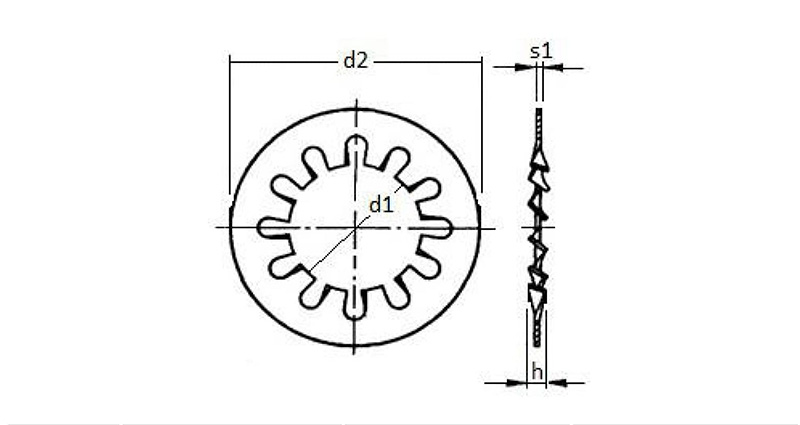

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2,5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3,5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Oplysninger og tegning er kun reference

Ofte stillede spørgsmål

（1）Hvordan pakkes de til eksport?

Den indre emballage består af plastikposer og papirkasser, mens den ydre emballage er standard eksportkartoner og paller. Hver tandlåseskiver indvendige tænder har ingen selvstændig beskyttelse, men emballagen er tilstrækkelig til at forhindre dem i at ridse hinanden under transport.

（2）Kan indvendige tandlåseskiver bruges med forsænkede skruer?

Ja, men det er nødvendigt at bemærke, at tandoverfladen stadig skal vende mod arbejdsemnet. Da hovedet på den forsænkede skrue er konisk, kan de indvendige tænder på skiven muligvis ikke være i fuld kontakt med hovedets bundflade, hvilket resulterer i en lidt dårligere låseeffekt.
