Standard indvendige tandlåseskiver

Til skruer med et lille hoved er køb af Xiaoguo® standard interne tandlåseskiver det ideelle valg. Det indvendige tanddesign sikrer, at alle tænder kan komme i kontakt med skruehovedet, hvorved der opnås effektiv låsning.

Send forespørgsel

Produkt beskrivelse

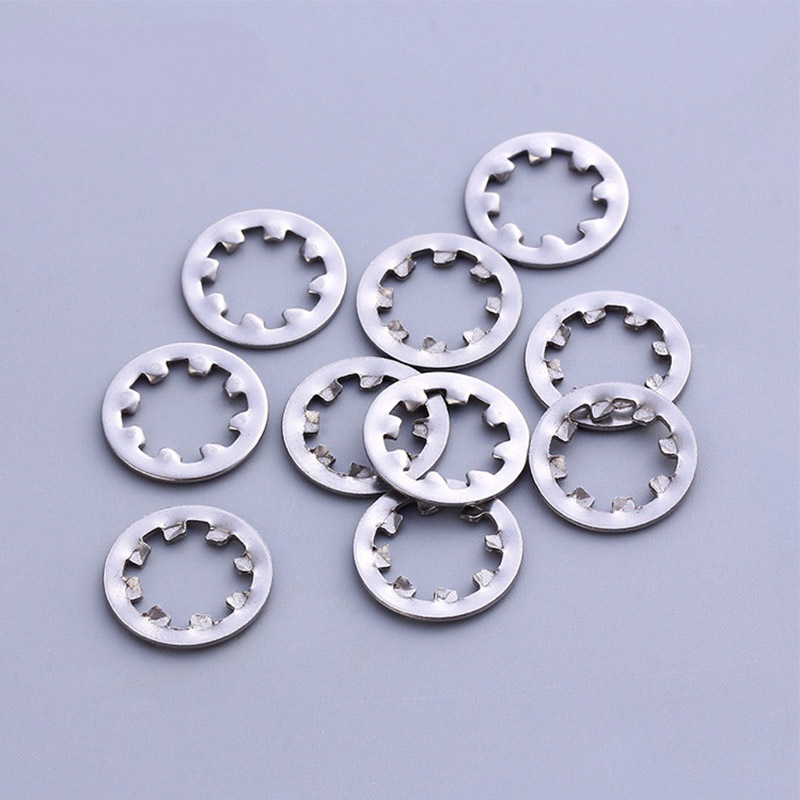

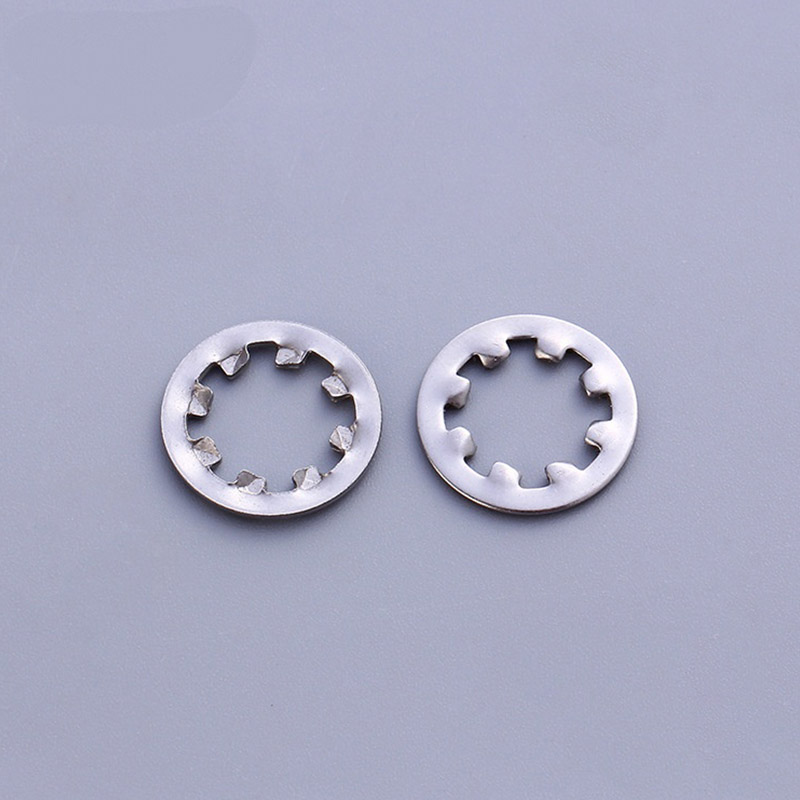

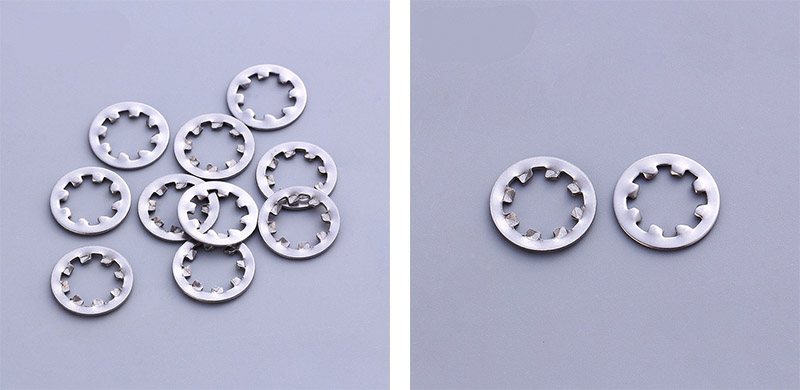

Standard indvendige tandlåseskiver er en type anti-løsende skive med indadrettede tandlignende strukturer på overfladen. Dens form er en tynd metalring, med en skarp tandring i midten og en glat og flad ydre cirkel. Når skruen spændes, vil disse tænder indlejres i skruehovedet og overfladen af udstyrskomponenten, idet friktionskraften og bidekraften forhindrer skruen i at løsne sig. Enkelt sagt tilføjes en "lås" mellem skruehovedet og overfladen af udstyrskomponenten, hvilket forhindrer skruen i at løsne sig under driften af udstyret på grund af den høje vibrationsfrekvens.

Arbejdsprincip

Arbejdsprincippet for Standard Interne Tandlåseskiver Joint er faktisk ret simpelt. Den er hovedsageligt afhængig af to funktioner: "tænder i indgreb + elastisk tryk" for at forhindre løsning.

（1） Slibning af tænder

Den indvendige ring på Standard Internal Tooth Lock Washers har en række skarpe tænder. Når bolten eller møtrikken spændes, vil disse tænder trænge ind i de to kontaktflader:

Den nederste overflade (metaloverfladen) af skruehovedet / møtrikken

Overfladen af emnet (nogle gange endda gennemtrængende malingen eller oxidlaget)

Når først tænderne er indsat, er det, som om en ring af "mini-blokeringsanordninger" er blevet placeret under skruehovedet. Hvis skruen forsøger at rotere tilbage af sig selv, vil disse tænder gribe den fast og forhindre den i at bevæge sig, hvilket forhindrer den løsnede.

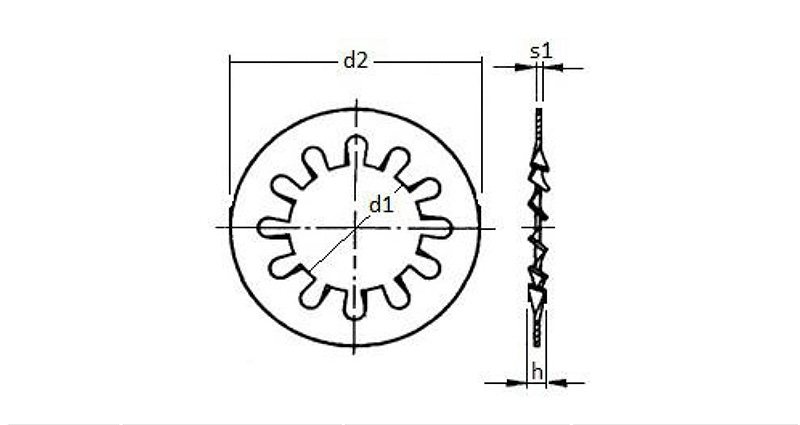

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2,5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3,5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Oplysninger og tegning er kun reference

（2）Elastisk tryk

Selve skiven er elastisk. Efter at være blevet strammet, er standard indvendige tandlåseskiver flad, men dets materiale stræber altid efter at vende tilbage til sin oprindelige form, så det genererer konstant et omvendt tryk og en opadgående tilbageslagskraft.

Denne elastiske kraft virker på trådene og øger friktionen mellem trådene. Med større friktion bliver skruerne naturligvis mindre tilbøjelige til at løsne sig.

（3）Den kombinerede effekt af de to

Mekanisk fastspænding giver direkte antidrejningsmodstand

Den elastiske forspænding øger gevindfriktionen og kompenserer samtidig for mindre vibrationer eller materialekryb.

De to arbejder sammen og sikrer, at de standard indvendige tandlåseskiver effektivt kan forhindre bolten i at løsne sig selv i miljøer med vibrationer, stød eller termisk ekspansion og sammentrækning.
