Runde wire snapringe skafter

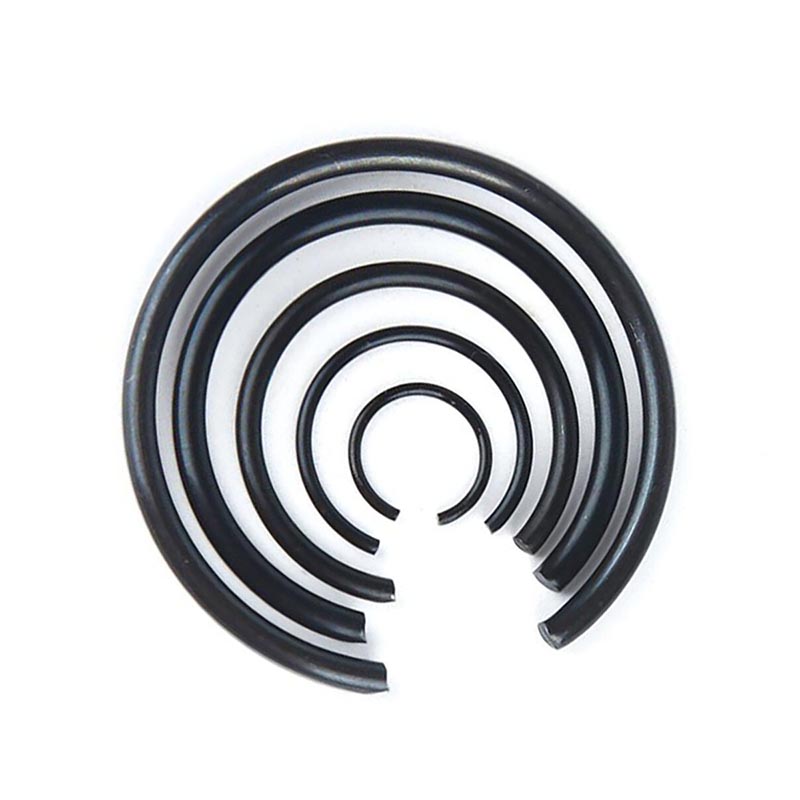

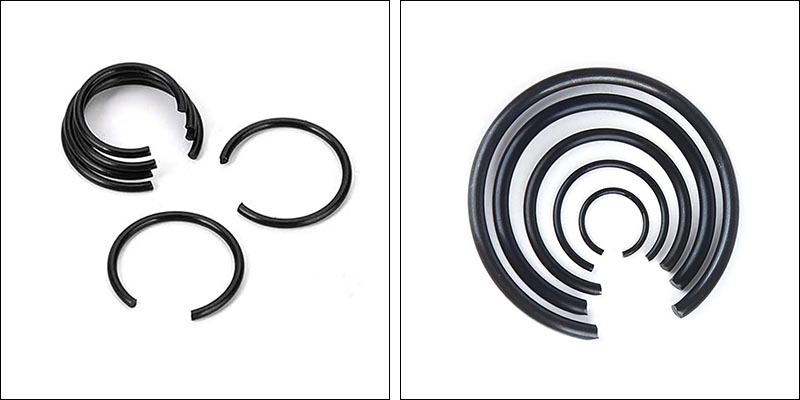

Round Wire Snap Rings Shafts er en type aksial positioneringsfastgørelsesanordning med en enkel struktur, lav pris og nem installation. De er lavet ved at vikle og skære runde fjederståltråde, og deres form er en C-formet ring med en åbning. Ved at udnytte deres egen elasticitet kan de passe ind i de halvcirkulære riller på akslen for at danne en "skulder" til at fastgøre komponenter såsom lejer og tandhjul, hvilket forhindrer dem i at bevæge sig aksialt på akslen.

Kernestruktur og installationsprincip

Ved at stole på elastisk deformation vil de runde wire snapringe skafter med en ydre diameter større end skaftdiameteren udvide sig, når de er installeret, passe ind i den halvcirkulære rille på den øverste del af skaftet og gå helt tilbage til bunden af ​​rillen efter frigørelse for at opnå fiksering.

Åbningstype

Den er opdelt i to typer: en med et værktøjshul (som kan samles og skilles ad ved hjælp af en låsetang) og den anden uden hul (for at lette installationen efterlades normalt en specifik spændeskæringsvinkel i enden).

Tværsnitsform

Brugen af ​​rund tråd står i skarp kontrast til de firkantede/rektangulære sektions holderinge dannet ved stempling.

Produktfordele

Under hensyntagen til de strukturelle egenskaber ved de runde wire snapringe skafter, demonstreres følgende kernefordele og egenskaber:

Høj værdi for pengene

Round Wire Snap Rings Shafts er lavet af ståltråd som råmateriale, som næsten ikke genererer kant- eller hjørneaffald. Dette undgår de høje omkostninger ved forme og er en økonomisk og effektiv mulighed.

Nem installation

Installation og demontering kan normalt gennemføres med en standard låsetang, som er med til at øge effektiviteten af ​​montage og vedligeholdelse.

 Kompakt plads

Den har et kompakt design og fylder ikke meget på skaftet eller inde i hullet. Det gør den velegnet til trange steder, hvor pladsen er begrænset.

 Bærende egenskaber

Hvor meget tryk den kan klare er normalt mindre end hvad du får med cirkulære eller rektangulære tværsnitstyper. Så den er mere velegnet til lette til mellemstore belastninger.

Materialevalg

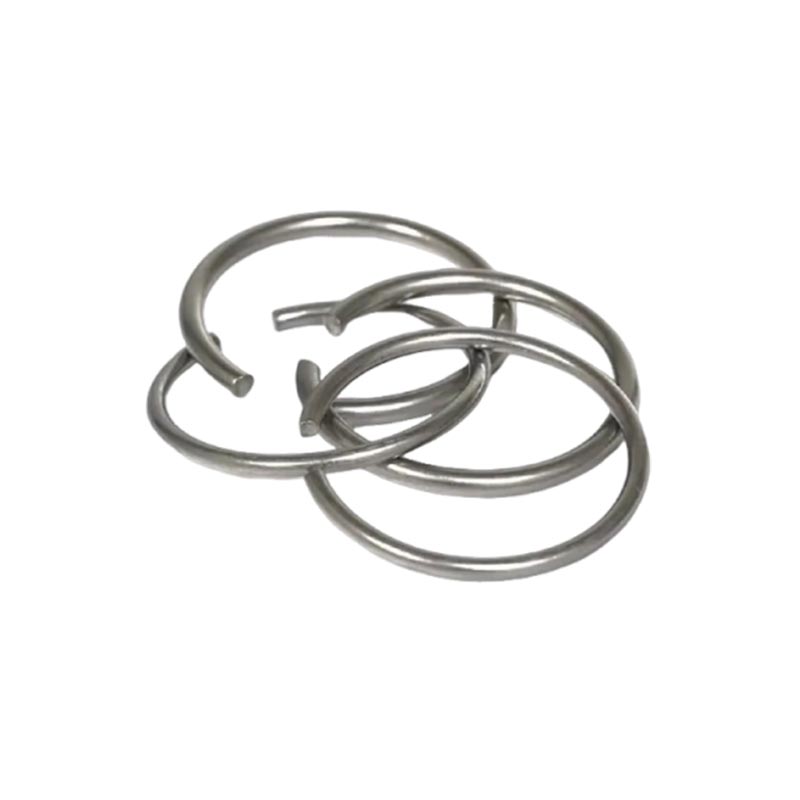

De runde wire snapringe skafter almindeligvis lavet af fjederstål eller rustfrit stål. Du kan også vælge overfladefinish som sort oxid eller fosfatering for at give dem en vis rustbeskyttelse.

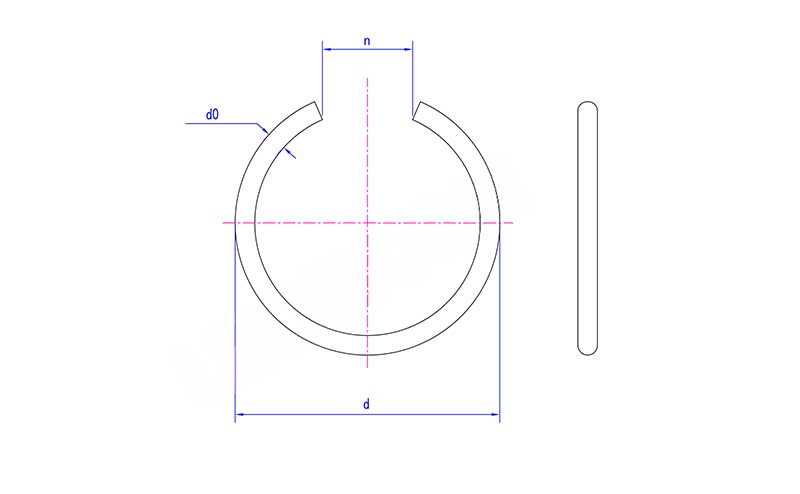

man	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
