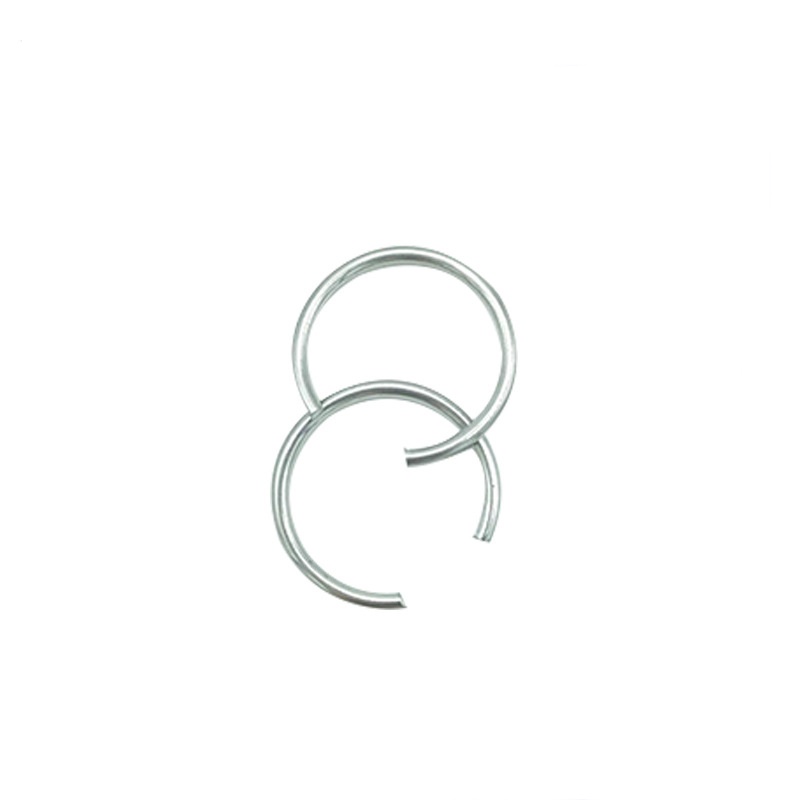

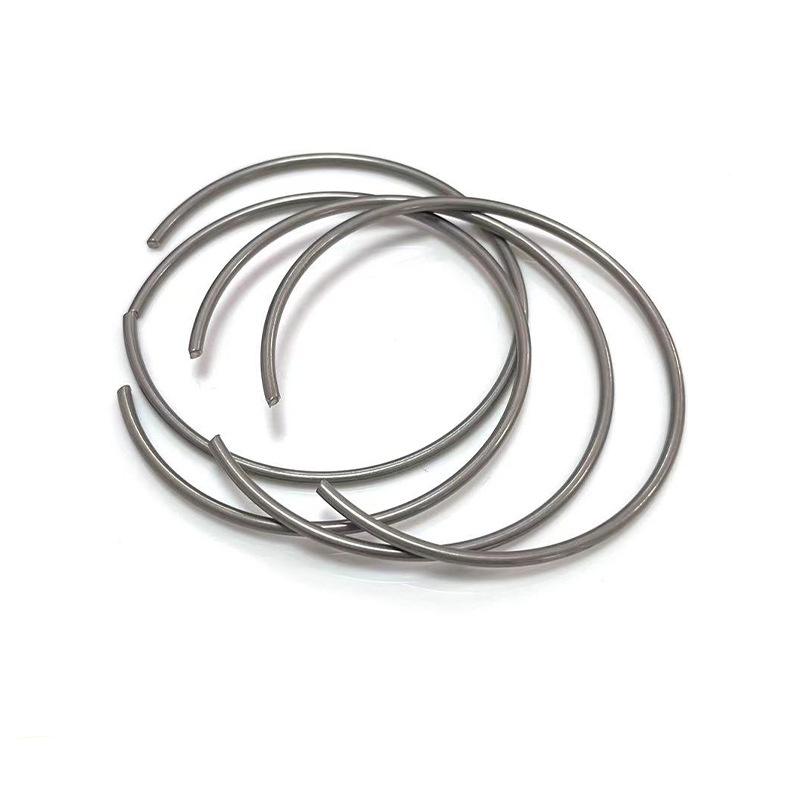

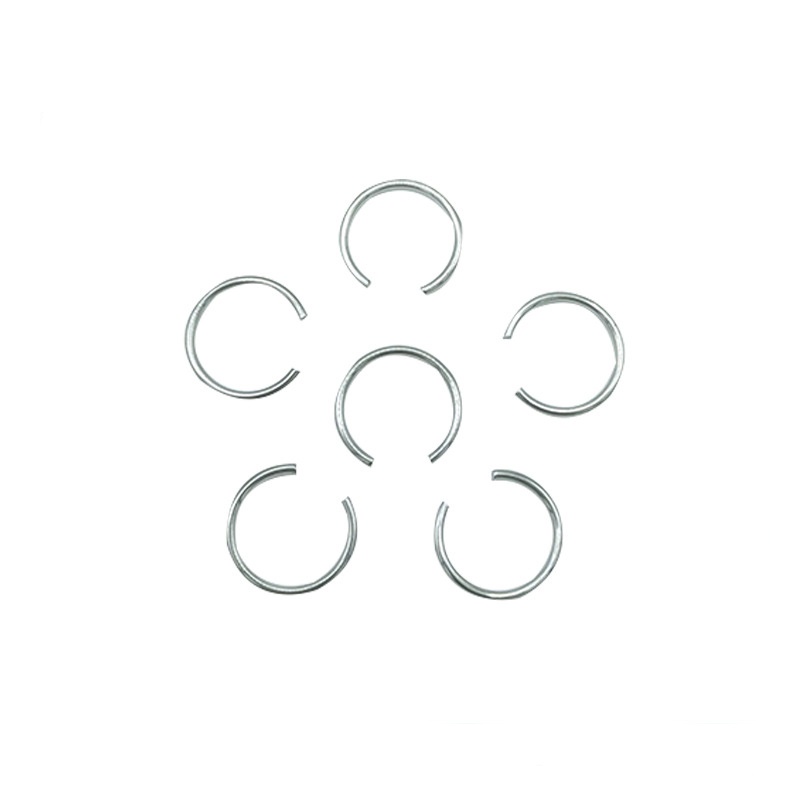

DIN 7993 indvendige snapringe

Regelmæssigheden af ​​DIN 7993 interne snapringe er tilvejebragt for at lette referencen for ingeniører. Nøglepunktet er at forlænge produktets levetid og reducere udskiftningsomkostningerne.

1. Visuel inspektion (med forstørrelsesglas)

Brug et forstørrelsesglas med en forstørrelse på 10x eller højere til at inspicere overfladen af ​​DIN 7993 interne snapringe. Vær særlig opmærksom på områder med stresskoncentration. Udseendet af låsen skal være ensartet og fejlfri.

Revne: Tilladt revnedybde ≤ 0,02 mm

Ridser: Alvorlige ridser er klassificeret som ukvalificerede.

Korrosion: Hvis der opstår rød rust, indikerer det, at anti-korrosionen er fejlet. Komponenten skal straks udskiftes.

2. Deformation og planhedsinspektion

Drejning: Placer de DIN 7993 indvendige snapringe på en flad overflade og kontroller for nogen plan vridning. Det skal være fladt, og der må ikke være nogen synlig deformation.

Permanent deformation: Spænden har mistet sin oprindelige form.

Spiralforvrængning: Forårsaget af forkert brug af værktøj under installationen, hvilket resulterer i, at objektet sætter sig fast og vrider sig om sin egen akse.

3. Elasticitet og spændingsinspektion

Elastisk dæmpning/spændingstab: De interne snapringe i DIN 7993 formår ikke at springe kraftigt tilbage efter kompression, eller det kan ses, at den ryster betydeligt, når den skubbes forsigtigt med hånden efter at være blevet installeret i rillen.

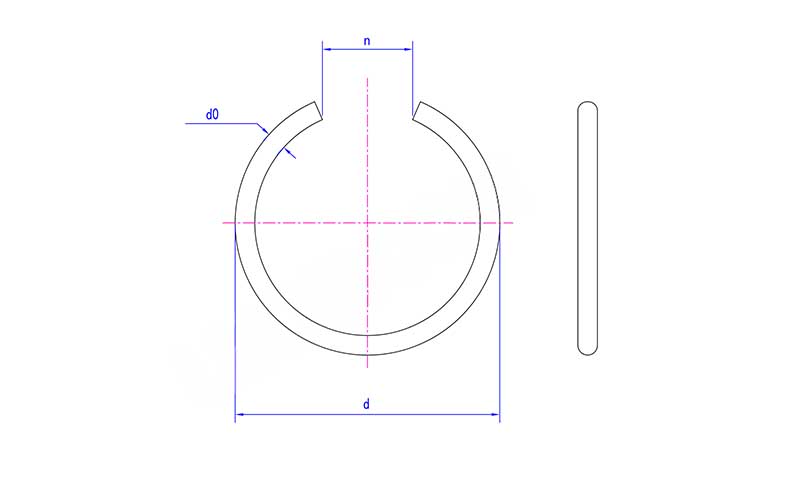

4.Dimensionsinspektion

Udvendig diameterafvigelse: toleranceområde ±0,05 mm

Indvendig diameterafvigelse: Forskellige specifikationsområder svarer til forskellige hårdhedsområder.

Frigangsåbning: Den aksiale forskydning må ikke overstige 0,15 mm.

5.Samarbejde med inspektion af riller

Under hver vedligeholdelse skal rillerne inde i hullerne også efterses.

Slid/forlængelse af rille: Brug en kalibrering til at måle rillens diameter og bekræfte, om den forbliver inden for standardtoleranceområdet.

Rillekantskade: Undersøg rillens sidevægge og kanter. Hvis der er grater, flanger, klem- eller affasningsskader, skal de tilsvarende dele restaureres eller udskiftes.

Skader på bunden af ​​rillen: Der er ridser, korrosion eller materialeophobning i bunden af ​​rillen.

Oliepassageblokering: Der er snavs eller fremmedlegemer, der blokerer nær rillen.

6.Tjek komponentstatus i koordinering

Komponenterne placeret af klemmerne vil også påvirke kraftforholdene for DIN 7993 interne snapringe.

Overfladeslitage: Komponentens endeflade i kontakt med klemringen viser ujævnt slid, trinslid eller fordybning.

Matchende affasninger/runde hjørner: Hvis affasningerne eller de runde hjørner er for store, vil det reducere det faktiske effektive kraftbærende område af låsen.
