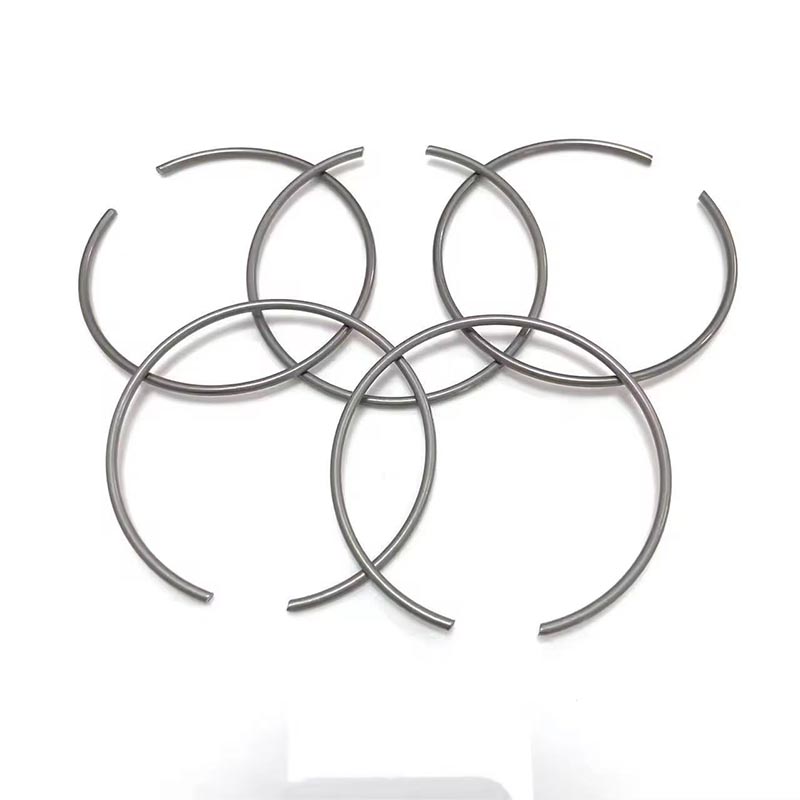

Rund Wire C Clips Interne snapringe

De Round Wire C Clips interne snapringe produceret af Xiaoguo® fabrikken er nemme at installere og fjerne uden komplicerede procedurer. De er særdeles velegnede til storskala montage, hvilket øger arbejdseffektiviteten og sparer omkostninger.

Send forespørgsel

Produkt beskrivelse

Dette er installationsinstruktionen til de Round Wire C Clips Interne Snap Rings, som vi har opsummeret. Den er beregnet til reference for ingeniører og operatører på stedet.

1. Inspektion før installation

De runde wire C Clips interne snapringe skal installeres i den forbearbejdede cirkulære rille inde i hullet. Størrelsen af rillen bestemmer direkte den aksiale bæreevne og levetid for klemringen.

Rillens kanter skal være affasede eller afrundede, og rillens dybde, bredde og nederste hjørneradius skal være i overensstemmelse med standarderne.

2.Vælg det korrekte værktøj

Den indvendige låsetang skal bruges.

Kæbernes diameter skal passe til låseringens hul, og kæberne skal passe tæt ind uden at være for løse eller for stramme.

3. Detaljerede installationsvejledninger

Bær sikkerhedsbriller.

Skub tangspidserne helt ind i ringens to ørehuller. Sørg for, at de sidder godt, så de ikke glider ud.

Klem håndtagene for at komprimere ringen, indtil dens udvendige diameter er mindre end hullet.

Hold det klemt. Skub ringen ind i hullet og før den ned til rillen. Gør det forsigtigt, så ringen ikke vipper eller falder af.

Slip langsomt håndtaget på klemmen, så låseringen naturligt springer op i rillen.

Fjern låsetangen og inspicer installationskvaliteten af de indvendige snapringe med runde C-clips.

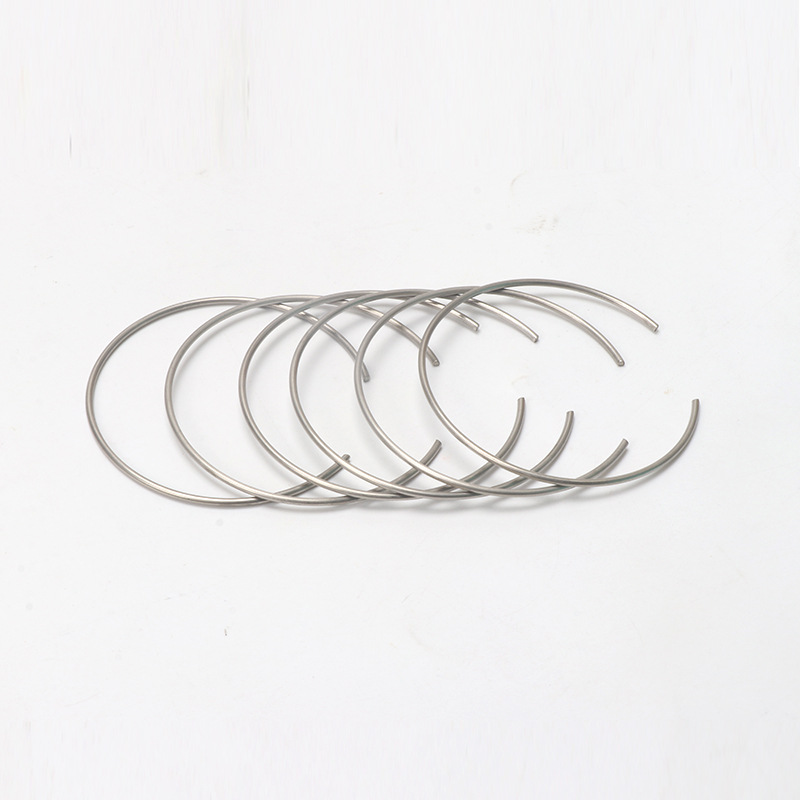

< style="text-align:center;"> Round Wire C Clips Internal Snap Rings

Bemærkninger til opmærksomhed

1. Bær altid beskyttelsesbriller.

De Round Wire C Clips interne snapringe kan flyve ud med høj hastighed i flere meter.

2. Brug ikke de bøjede klemmer.

Hvis klemmen er forvrænget, har en for stor eller lille åbning eller har tydelige buler, skal den kasseres og erstattes med en ny.

3.Vær opmærksom på installationsretningen

Nogle C-formede klemmer har skarpe kanter og glatte kanter. De skarpe kanter skal vende mod den retning, hvor det aksiale tryk påføres, mens de glatte kanter skal vende mod bunden af hullet. Retningen skal bekræftes før installation.

4.Rens rillen før installation

Olie, jernspåner og rust forhindrer låseringen i at gå helt ind i rillen

5.Bekræft, at blændestørrelsen passer til rilledimensionerne.

6. Brug den korrekte type tang

Round Wire C Clips Interne snapringe til hullerne skal strammes ved hjælp af en hulringstang; ingen andre værktøjer bør bruges som erstatning.

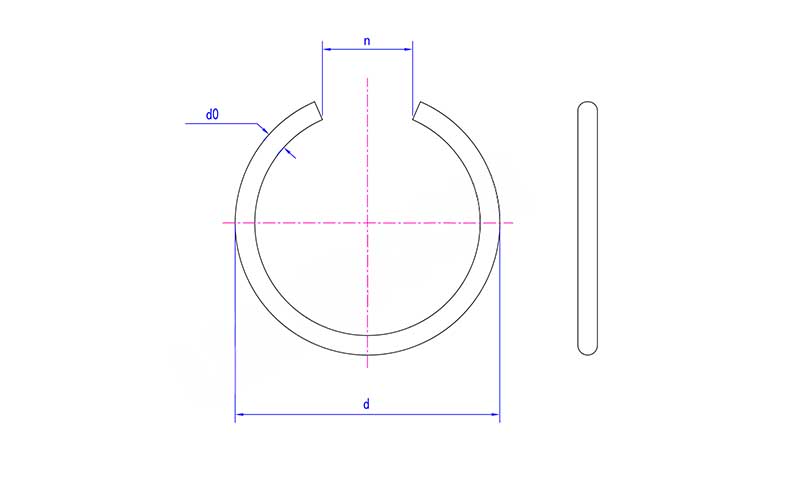

Round Wire C Clips Internal Snap Rings

man	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
