Ringe med runde wirelåsringe

Det følgende er en introduktion til arbejdsprincippet for de runde wirelåsringe.

1.Strukturfundament

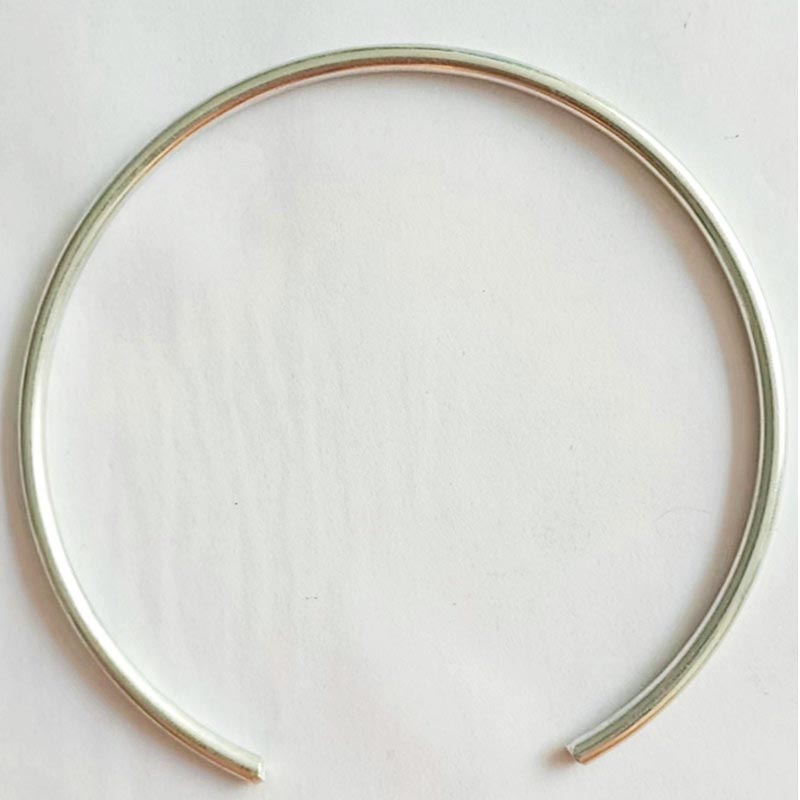

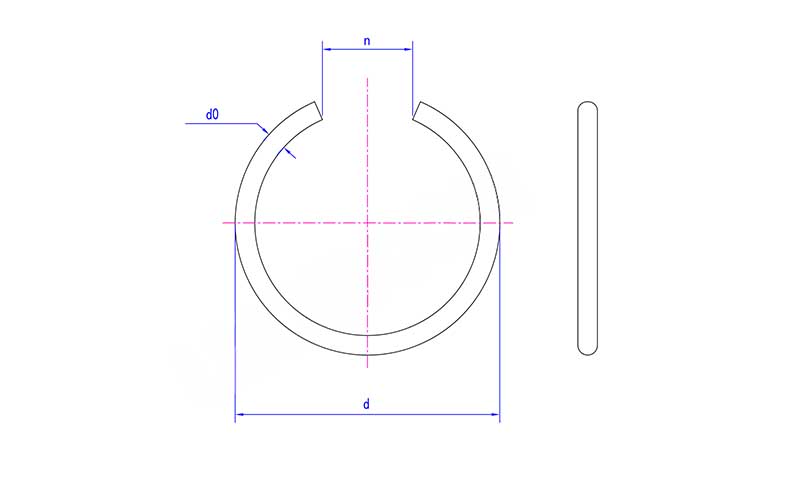

De runde wire-snap-ringe er dannet ved at vikle en fjederståltråd med rund sektion til en cirkulær ring med en åbning.

I fri tilstand er dens ydre diameter lidt større end diameteren af ​​målinstallationshullet. Fordi tværsnittet er cirkulært, har hele ringen ingen skarpe kanter, og vil derfor ikke ridse hulvæggen eller de sammenkoblende dele under installation eller brug.

2.Installationsproces

Sammenpresse

Brug socket kæbetangen til at gribe fat i begge ender af åbningen, og anvend kraft for at klemme tangen. På dette tidspunkt er de runde wiresnap-ringe radialt komprimeret, dens ydre diameter bliver mindre, og den forvandles til en cirkulær ring, der er mindre end diameteren til installationshullet.

Indsæt i hullet

I komprimeret tilstand skal du indsætte holderingen som helhed i hullet og skubbe den til den forbearbejdede cirkulære rilleposition.

Frigøre

Frigør låseklemmen. Holderingen mister den ydre kraftbegrænsning og udvider sig udad, afhængig af dens lagrede elastiske potentielle energi.

Da den ydre diameter i fri tilstand er større end huldiameteren, vil holderingen passe tæt ind i bunden af ​​rillen og kan ikke trækkes ud af hullet.

Færdiggørelse af positionering

Efter at holderingen er indsat i rillen, dannes en glat ringformet trinflade inde i hullet. Den del, der skal placeres, skal være tæt fastgjort til dette trin og derved være begrænset til en bestemt aksial position i hullet og ude af stand til at glide udad.

3. Kernen arbejdsprincip opdeling

Fri tilstand: Ydre diameter > Huldiameter, kan ikke indsættes direkte i hullet

Komprimeret tilstand: Udvendig diameter < Huldiameter (ved hjælp af elastisk deformation), låsefjederen påfører kraft, diameteren falder

Indsæt i spalten: Oprethold den komprimerede tilstand, og send til rillepositionen

Efter frigivelse, arbejdstilstand: Ydre diameter genoprettes > Huldiameter (begrænset af rillevæggen), den elastiske genopretningskraft omdannes til radialt tryk, hvilket får låseringene til runde wiresnap-ringe til at klæbe tæt til bunden af ​​rillen
