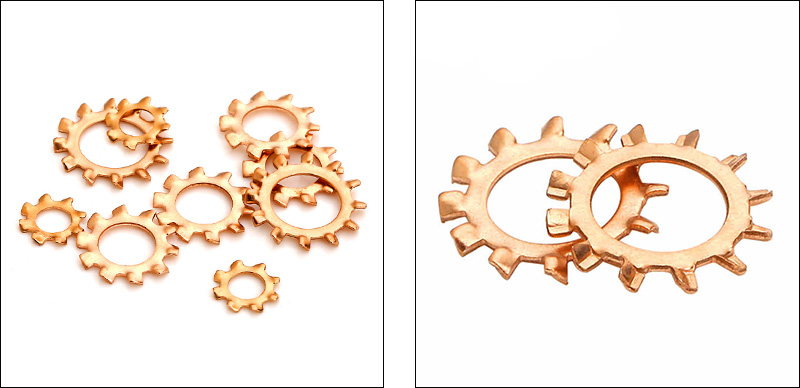

Udvendige takkede fortandede låseskiver

Typerne af ydre takket tandede låseskiver er hovedsageligt klassificeret baseret på aspekter som tandformsstruktur, bæreevne og specielle funktioner.

（1）DIN 6798

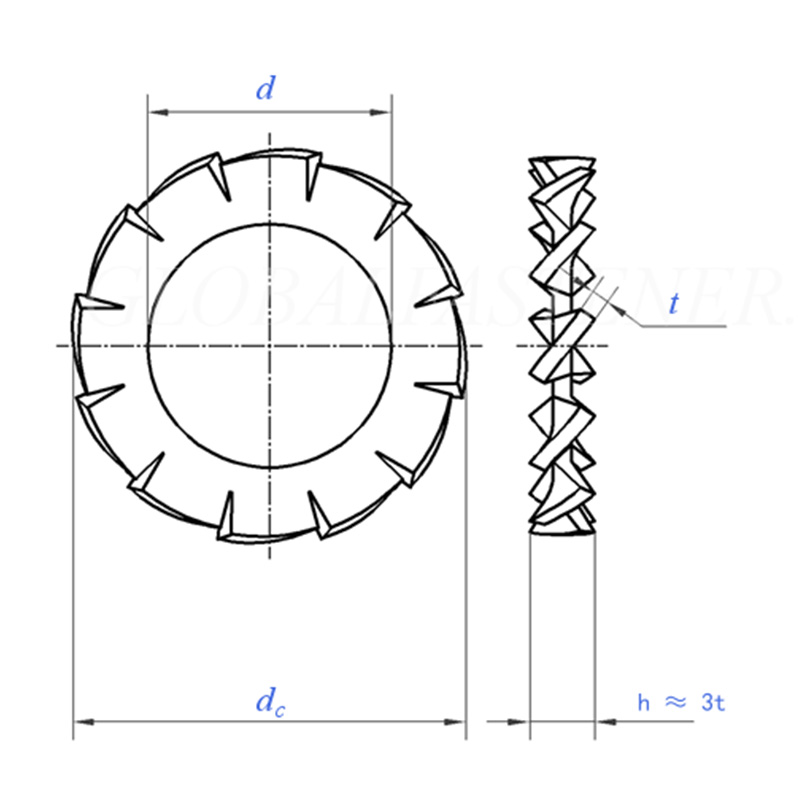

DIN 6798-standarden er den mest udbredte specifikation for udvendige takkede fortandede låseskiver, og den består hovedsageligt af tre former:

①Ydre takket låsering

Tænderne er på den ydre ring og er anbragt på en overlappende måde, hvilket giver det største kontaktareal.

②Indre takket låsering

Tænderne sidder på inderringen og er velegnet til skruer med små hoveder.

③Konisk ribbet låsering

Konisk struktur, 90° forsænket vinkel

（2）BW vs EOW

I henhold til belastningsstyrkeklassificeringen er de ydre takkede tandlåseskiver opdelt i standardtype og kraftig type.

① BW Standard Type

Den har regelmæssig tanddybde, passer til normal industriel brug og almindeligt montagearbejde. Almindelig brug: elektroniske varer, almindelige maskiner, automationsudstyr.

② EOW Heavy Duty Type

Den kommer med dybere tænder og bedre anti-løs ydeevne, velegnet til steder med tunge vibrationer og tung belastning. Almindelig brug: bildele, højvibrerende maskineri, byggeprojekter og stålkonstruktioner.

（3）Særlig funktion

①EOW-overlapning

En speciel overlappende tandstruktur, specielt designet til applikationer med relativt svagt drejningsmoment. Sammenlignet med den almindelige udvendige tandtype er den velegnet til ujævne støtteflader, har et større kontaktareal og er befordrende for belastningsfordelingen.

② Stort/Smalt bånd

I overensstemmelse med kravene til forskellige anvendelsesrum er (RDEFL/RDIFL) og (RDIFS) tilvejebragt for at imødekomme de varierende kontaktarealkrav.

③ Dobbelttandet skive RDD

Både de indvendige og ydre overflader er takkede, velegnet til applikationer, hvor der er behov for højere krav til anti-løsning.

FAQ

（1）Er ydre takkede fortandede låseskiver effektive mod høje vibrationer?

Ja, den udvendige tandpakning er mere velegnet til højvibrationsmiljøer end den indvendige tandpakning, fordi den har et større kontaktareal mellem tænderne og et dybere indgreb.

（2） Vil tænderne beskadige bløde materialer som aluminium eller plastik?

Det er rigtigt. De skarpe tænder vil grave sig ind i blødere materialer og efterlade buler eller endda revner. For aluminiumsdele kan du placere en flad spændeskive mellem låseskiven og emnet for at spille en bufferrolle. Hvad angår plastikdele, må du ikke bruge udvendige tandskiver direkte. Det er bedre at vælge indvendige tandskiver eller bruge en større flad skive i stedet.

（3）Hvad er den typiske hårdhed for de ydre savtakkede låseskiver af fjederstål?

Efter varmebehandling er hårdheden normalt HRC 40–50 (ca. 400–530 HV).
