Udvendig takket låseskive

Den ydre takkede låseskive produceret af Xiaoguo®-fabrikken har fremragende stødmodstand og anti-løsneevne. Når de bruges, vil de udvendige tænder blive indlejret i boltens hoved og overfladen af emnet, hvorved bolten forhindres i at løsne sig.

Send forespørgsel

Produkt beskrivelse

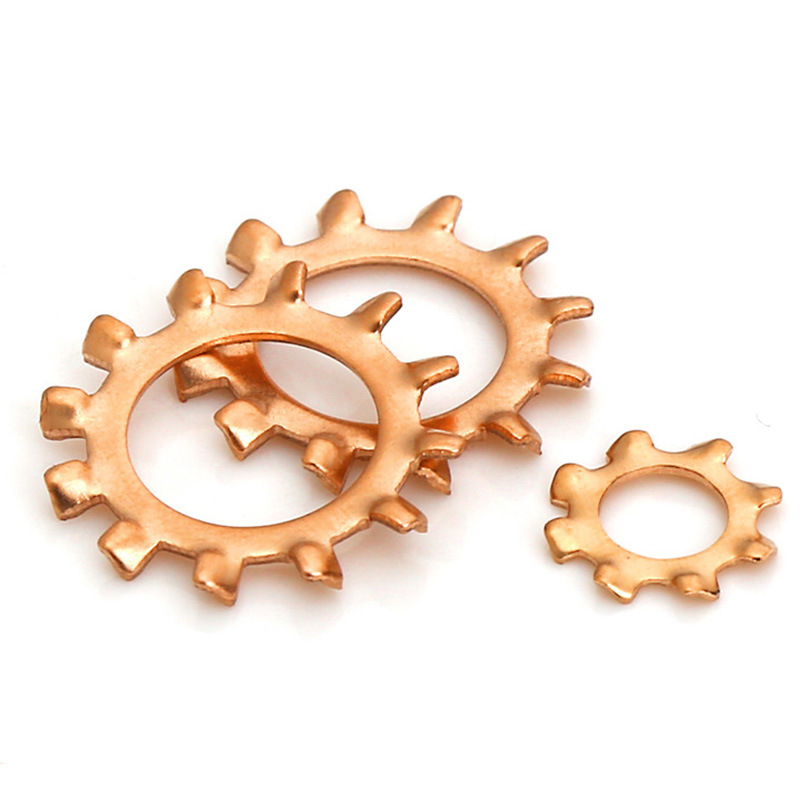

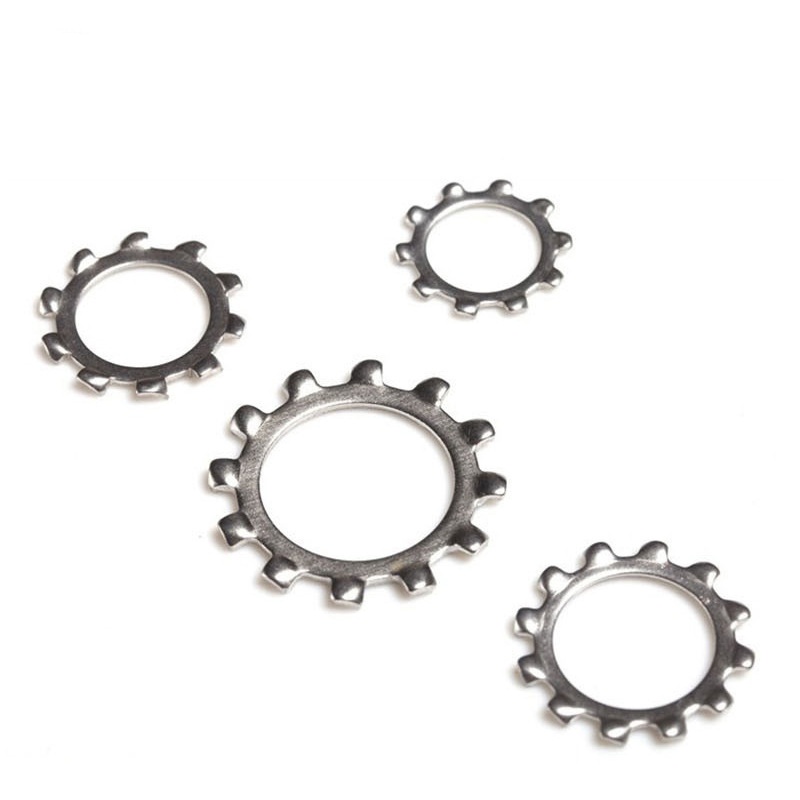

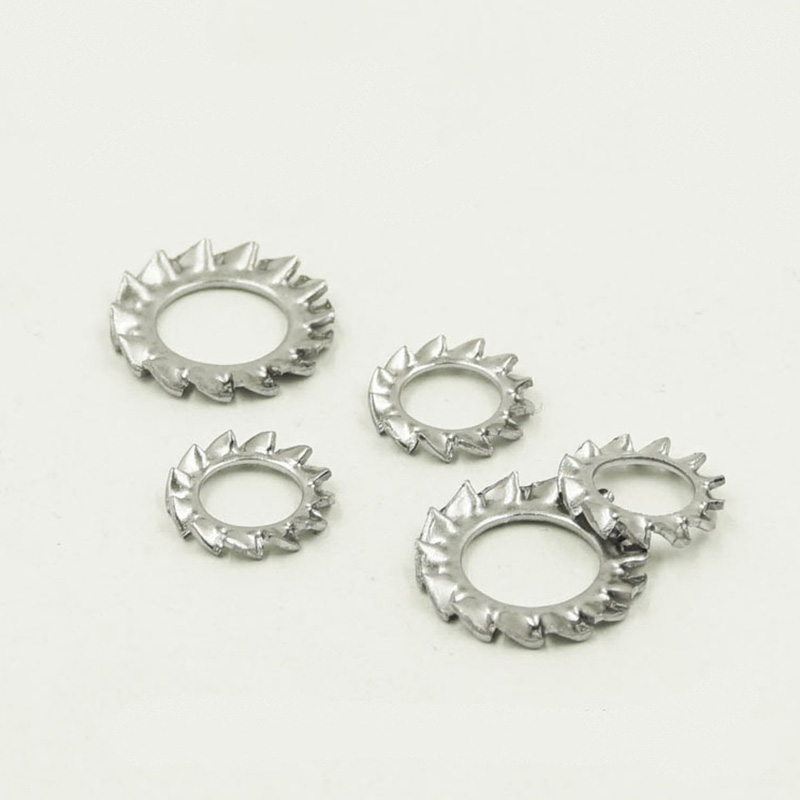

Udvendig takket låseskive er anti-løsende pakninger med tænder rundt om yderkanten. Tænderne strækker sig radialt ud fra skivens ydre cirkel.

Når du spænder bolte eller møtrikker, griber disse ydre tænder fast i delens overflade. Det øger friktionen og danner en mekanisk lås, så fastgørelseselementet ikke let løsner sig.

Sammenlignet med indvendige tandlåseskiver passer den udvendige tandtype bedre til dele med en større ydre størrelse. Den fordeler trykket jævnt og giver en stabil låseeffekt. Den indvendige tandpakning bruges hovedsageligt under hovedet på mindre skruer, mens den ydre takkede låseskive hovedsageligt bruges under møtrikkerne eller til fastgørelseselementer med større hoveder.

Arbejdsprincip

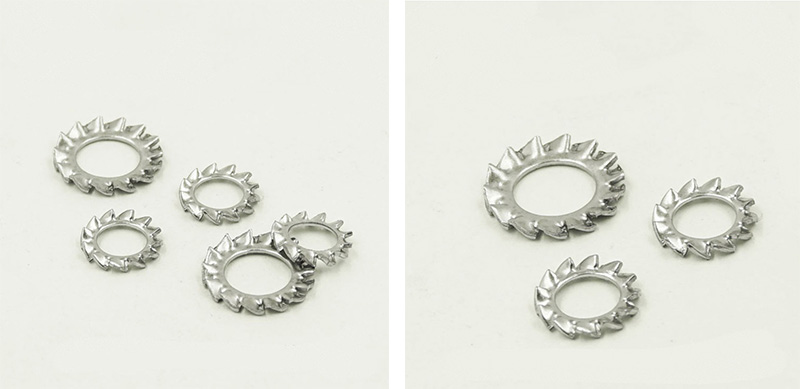

Outer Serrated Lock Washer

Arbejdsprincippet for den ydre takkede låseskive er faktisk ret simpelt. Det afhænger hovedsageligt af to ting:

（1）Tænderne graver sig lige ind i kontaktfladen.

Denne type skive har en cirkel af skarpe tænder på dens ydre kant. Når du spænder bolte eller møtrikker, bliver tænderne presset ind i to rørende overflader: bunden af bolthovedet eller møtrikken og overfladen af den installerede del.

Efter tænderne synker ind, fungerer det som en ring af modhager under fastgørelsesanordningen. Hvis bolten begynder at løsne sig naturligt, holder disse tænder den fast og forhindrer den i at dreje.

（2） Selve skiven giver elasticitet.

Den ydre takkede låseskive er ikke helt flad; den har en vis grad af elasticitet i sig selv. Efter at være blevet strammet bliver det fladt, men materialet vil altid tilbage til sin oprindelige form, så det udøver løbende en opadgående kraft. Denne kraft øger friktionen mellem gevindene, hvilket gør skruen mindre tilbøjelig til at løsne sig.

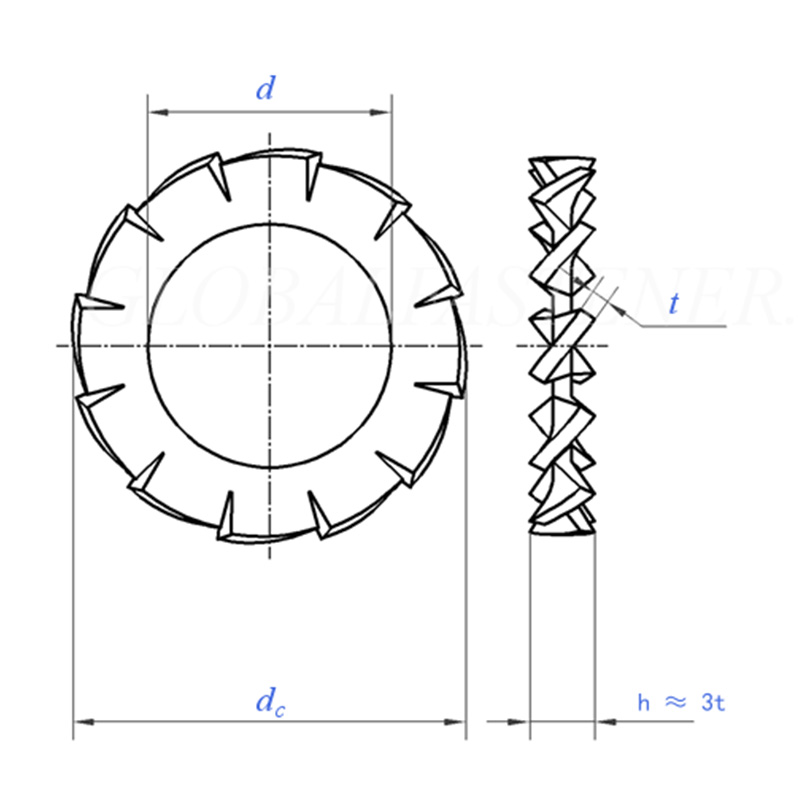

Outer Serrated Lock Washer

Størrelse		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nominel størrelse	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = nominel størrelse	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Antal tænder	min	9	9	9	9	10	11	11	12	14	14
pr 1000 enhederskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
For nominel gevinddiameter		M1.6	M2	M2,5	M3	M3,5	M4	M5	M6	M7	M8

Størrelse		10.5	13	15	17	19	21	23	25	28	31
d	min = nominel størrelse	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = nominel størrelse	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Antal tænder	min	16	16	18	18	18	20	20	20	22	22
pr 1000 enhederskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
For nominel gevinddiameter		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（1）Hvad er forskellen mellem ydre takket låseskive og indvendige tandlåseskiver?

Ekstern tandversion: Tænderne er anbragt på den ydre cirkel, passer til fastgørelsesanordninger med relativt store hoveder.

Indvendig tandversion: Tænderne er på den inderste cirkel, med en almindelig glat yderkant. Denne stil passer perfekt til skruer med små hoveder.

（2） Giver du prøver til test?

Ja. Vareprøver i standardstørrelse er gratis (forsendelsesomkostninger afholdes af kunden), og leveringstiden er 2-5 dage.

（3） Hvad er MOQ og leveringstid for bulkordre?

For standardspecifikationer er MOQ generelt 1.000 - 5.000 styk pr. specifikation. Leveringstiden er cirka 15 - 25 dage. Rustfrit stål eller Dacromet-belægning kan tage lidt længere tid.
