M3 Udvendige takker Låseskiver

M3-låseskiverne med udvendige takker produceret af Xiaoguo®-fabrikken har god genanvendelighed. Hvis de ydre tænder på skiverne er lidt slidte efter brug, kan de genbruges på ikke-kritiske steder afhængigt af situationen.

Send forespørgsel

Produkt beskrivelse

Selvom M3 udvendige takkede låseskiver er små i størrelsen, har den en bred vifte af anvendelser. Med sin kompakte struktur, pålidelige låsekraft og ledningsevne spiller den en vigtig rolle på mange områder.

（1） Robotter, præcisionsmaskiner

Boltefastgørelse til højpræcisions- og højvibrationsudstyr såsom industrirobotled, motorbeslag og lineære moduler

（2）Forbrugerelektronik

Rammen på mobiltelefoner, motorophængene på droner, støttestrukturerne til VR/AR-enheder, de interne strukturer af spilcontrollere osv., alle disse højstyrke og miniaturiserede forbindelsespunkter

（3）Ny energiindustri

M3 Udvendige takker Låseskiver bruges i nøglescenarier inden for ladestationer, såsom elektriske moduler, energilagringsbatteripakkemoduler og fotovoltaiske invertere, hvor korrosionsbestandighed og vibrationsmodstand er påkrævet.

（4）Møbler og kontorartikler

Anti-løsningsforanstaltninger til forbindelse mellem bund og ryglæn på kontorstole, metalhylder, vitrineskabe, belysningsarmaturer osv. under demonterings- og monteringsprocessen

（5）Optisk og fotografisk udstyr

De indvendige justeringsmekanismer, linsestøtter, pan-tilt-fastgørelsesanordninger osv. af præcisionsinstrumenter har efterspørgsel efter små og højstyrke forbindelser

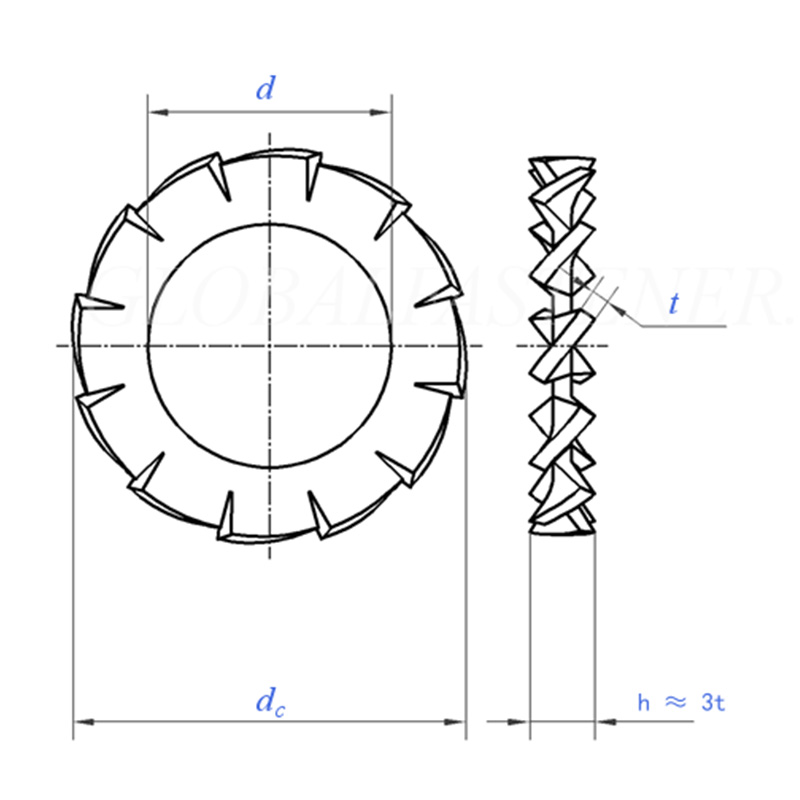

M3 External serrations Lock Washers

Størrelse		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nominel størrelse	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = nominel størrelse	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Antal tænder	min	9	9	9	9	10	11	11	12	14	14
pr 1000 enhederskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
For nominel gevinddiameter		M1.6	M2	M2,5	M3	M3,5	M4	M5	M6	M7	M8

Størrelse		10.5	13	15	17	19	21	23	25	28	31
d	min = nominel størrelse	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = nominel størrelse	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Antal tænder	min	16	16	18	18	18	20	20	20	22	22
pr 1000 enhederskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
For nominel gevinddiameter		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Kernestyrker

M3-låseskiverne med udvendige takker kan bruges i så mange scenarier, primært på grund af dens mange stærke egenskaber.

（1）Anti-vibration og anti-løsning

M3 udvendige takkede låseskiver er et professionelt værktøj til at modstå vibrationer. Dens udvendige tandstruktur er designet specifikt til at "forhindre fastgørelseselementer i at løsne sig i et vibrerende miljø", især i udstyr med dynamisk belastning og kontinuerlig bevægelse.

（2）Elektrisk jording

De skarpe tænder kan nemt trænge ind i oxidlaget eller belægningen på metaloverfladen og skabe en stabil elektrisk bane.

（3）Pladsvenlig

Til det indvendige af præcisionsudstyr kan M3 udvendige takkede låseskiver installeres direkte under hovedet på fastgørelseselementet, hvilket næsten ikke optager yderligere plads.

（4） Materialemuligheder er tilgængelige

Folk kan vælge forskellige materialer baseret på det specifikke anvendelsesmiljø. Fjederstål har høj styrke, og rustfrit stål er modstandsdygtigt over for rust, hvilket gør det velegnet til forskellige scenarier.

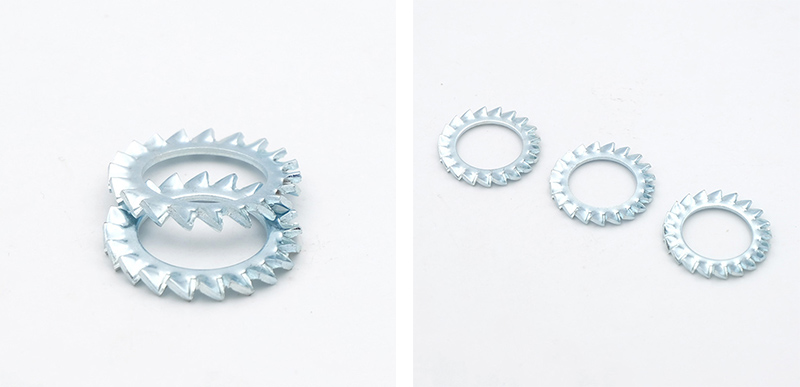

M3 External serrations Lock Washers
