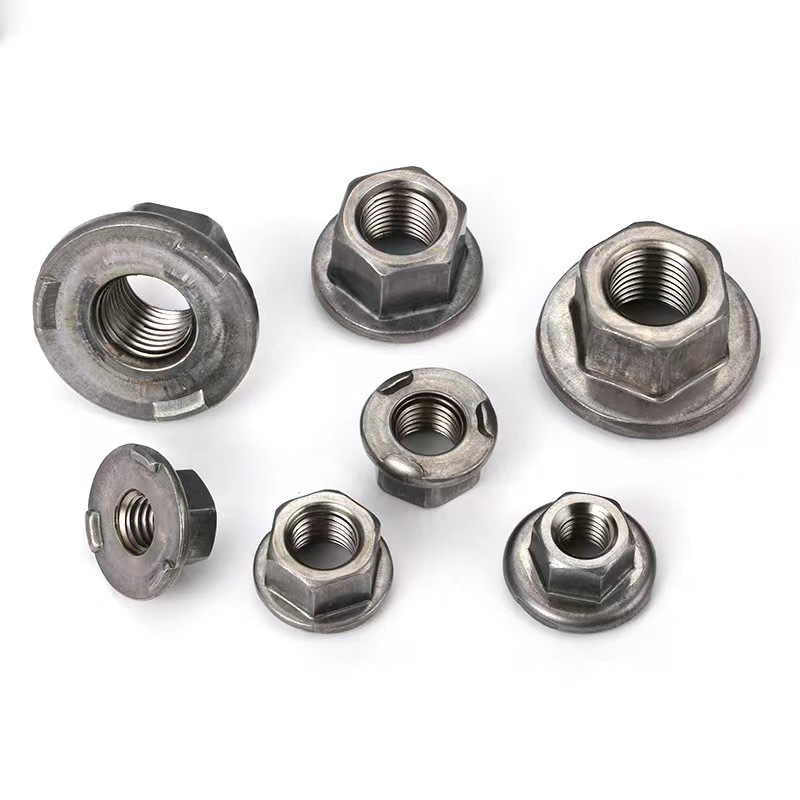

Højstyrke svejsede sekskantmøtrikker med flange

Fremstillet af svejsbare stål som kulstofstål eller rustfrit stål, højstyrke sekskantede møtrikker med flange tilbyder holdbarhed og ofte korrosionsbestandige kvaliteter.Kunder vælger Xiaoguo® på grund af dens konsekvente fastgørelseskvalitet og pålidelighed, en standard ophævet af førende producenter i branchen.

Model:QC/T 872-2011

Send forespørgsel

Produkt beskrivelse

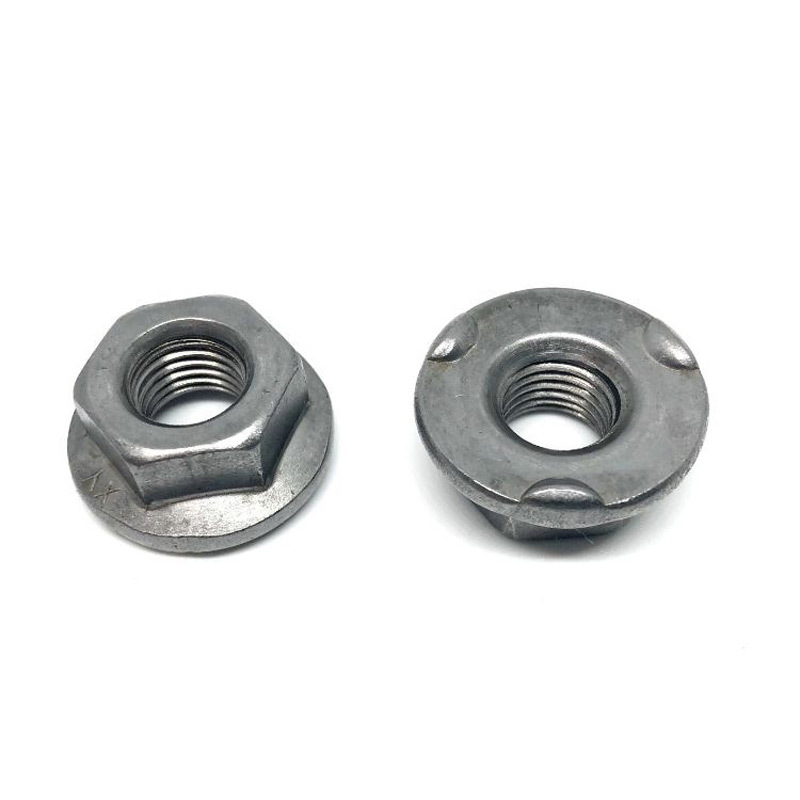

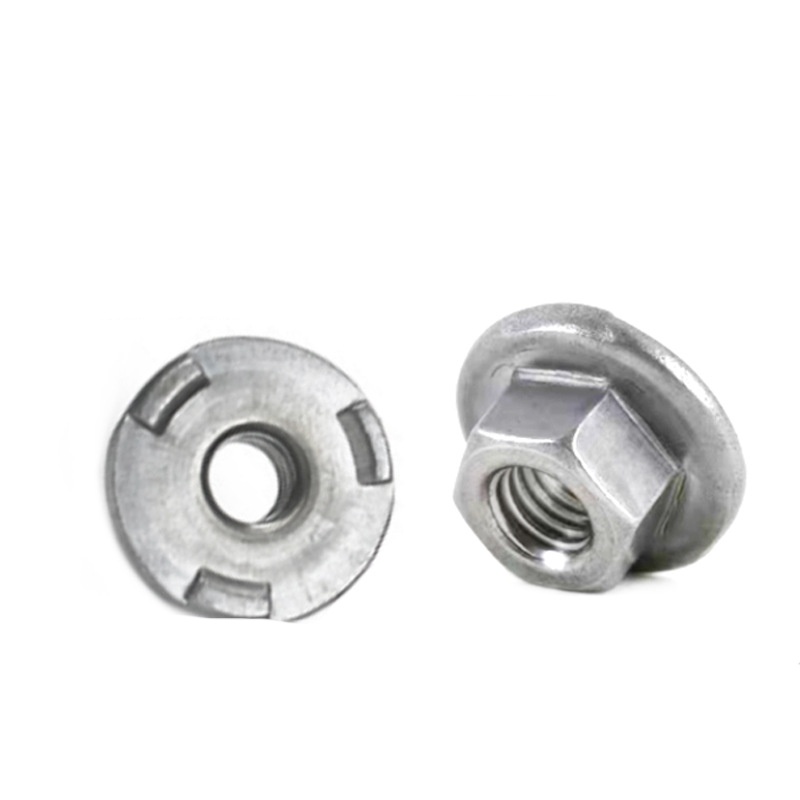

Det, der gør højstyrke-sekskantmøtrikker med flange anderledes, er, at de er lavet til at blive svejset. Normalt er der en lille hævet del til svejsning, en lille ring eller bump, på bunden af flangen, eller måske en specielt forberedt vinklet kant. Denne hævede del smelter først, når du svejser (enten bue- eller projektionssvejsning), hvilket hjælper med at skabe en stærk, jævn, dyb binding mellem flangebunden og det stykke, du arbejder på. På den måde forbliver den fastgjort permanent.

“High

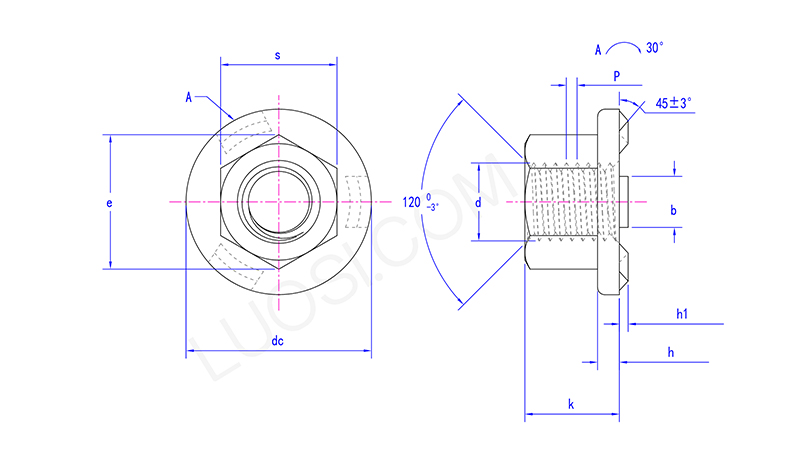

Specifikke parametre:

Parametre som gevindhalvvinkel, stigningsafvigelse og stigningsdiametertolerance for metriske gevind følger standarder som ISO 965-1, GB/T 197 eller DIN 14. Det betyder, at de kan udskiftes om nødvendigt, og møtrikker kan skrues præcist på dem. 965-1, GB/T 197 eller DIN 14. De kan udskiftes om nødvendigt, og møtrikker kan skrues præcist på dem.

man	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 max	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 min	0.7	0.7	0.9	1.1	1.1	1.1	1.1
dc max	15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h max	1.95	2.25	2.75	3.25	3.25	4.25	4.25
h min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b max	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b min	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k min	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k max	5	7	10	13	15	17	19.5
s max	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Effekter af direktehed og tykkelse på ydeevne:

Størrelsen af flangen på disse svejsesekskantmøtrikker påvirker, hvordan belastningen spredes, hvor godt de håndterer vibrationer, og hvor stærk svejsningen er. En større eller tykkere flange betyder mere stabilitet og mere kontakt med overfladen. At vælge den rigtige flangestørrelse til disse møtrikker er vigtig for, hvor godt samlingen fungerer.
