Sekskantflange svejsemøtrikker

Kina-producenten Xiaoguo® Hexagon flange svejsemøtrikker er lavet af højkvalitets legeret stål af kvalitet 10.9, med præcis bearbejdning. Dens trækstyrke overstiger 1000 MPa. Svejsepunkterne er stabile, bæreevnen er høj, og en testrapport kan fås.

Send forespørgsel

Produkt beskrivelse

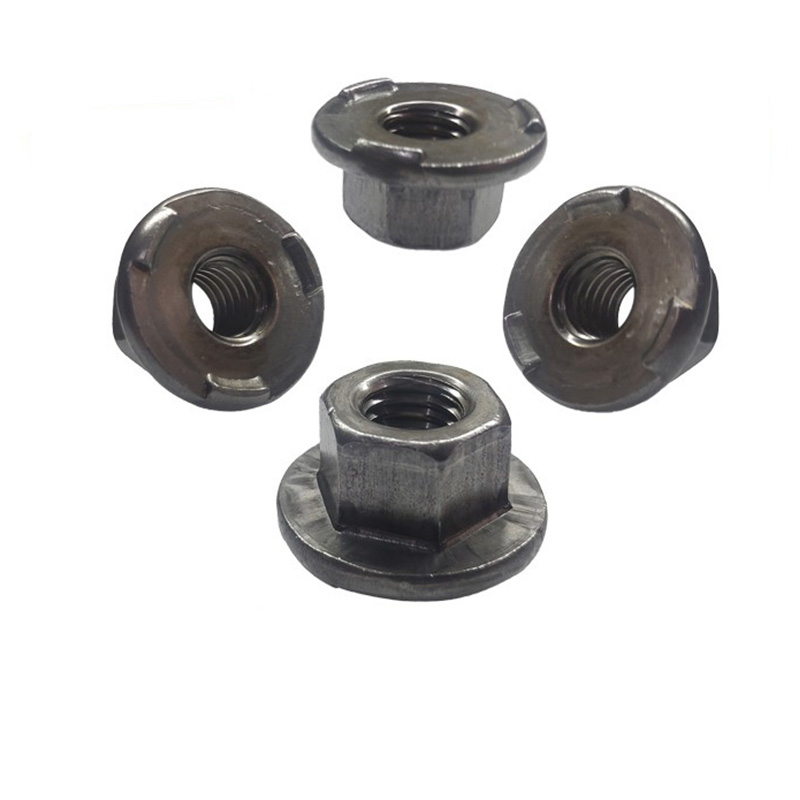

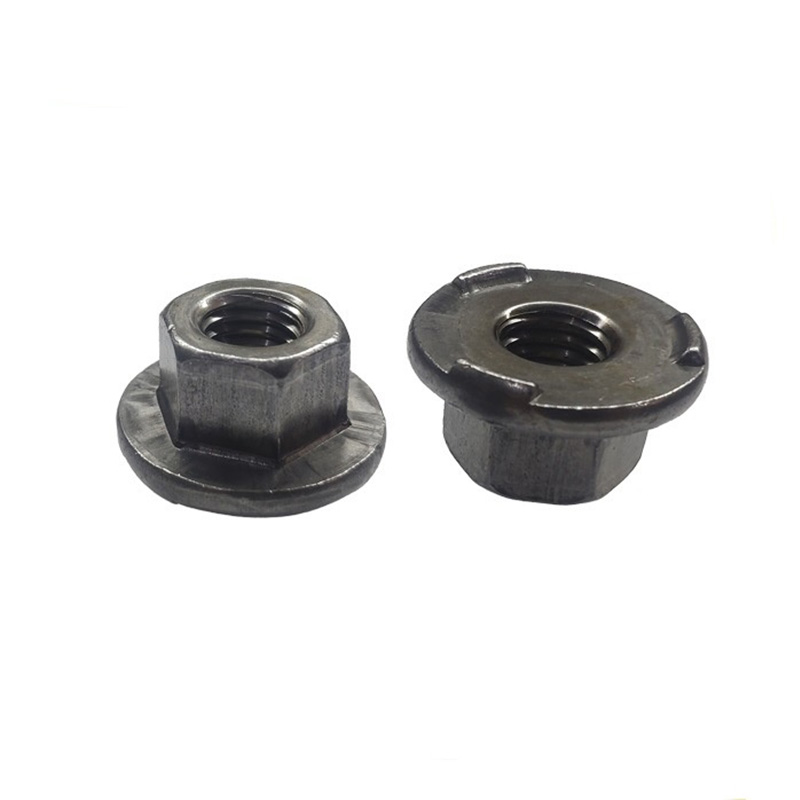

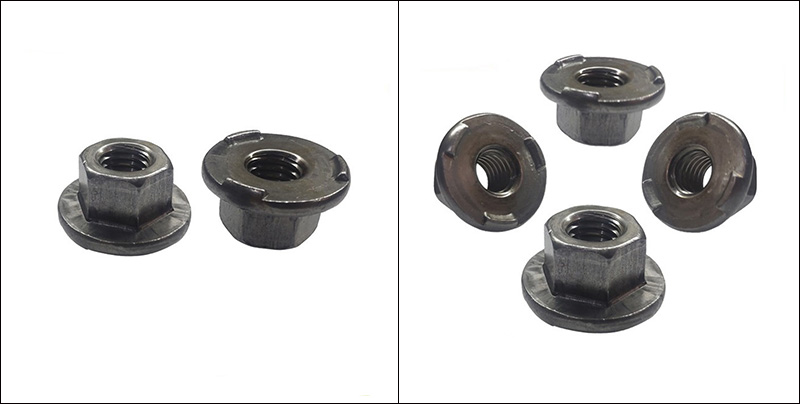

Hexagon flange svejsemøtrikker er en speciel fastgørelsesanordning med en cirkulær flange i bunden og en sekskantet form i toppen. Den nederste overflade af flangen har normalt tre svejsefremspring (eller kaldet bosser). Denne møtrik svejses fast til metalpladen gennem modstandssvejsning (bosssvejsning) efter smeltning af fremspringene, hvorved der opnås en permanent gevindforbindelse.

Sammenlignet med almindelige svejsemøtrikker har Hexagon flangesvejsemøtrikker en flangeoverflade, som kan erstatte flade skiver for at fordele trykket og beskytte tyndpladekomponenter mod at blive knust. Samtidig gør det sekskantede hoveddesign det praktisk at bruge standardnøgler eller fatninger til boltsamling. Dette produkt er meget udbredt i scenarier med gevindforbindelse af tynde metalplader, såsom karosserier til biler, husholdningsapparater, elektriske skabe og mekanisk udstyr.

Hexagon Flange Weld Nuts

Kernstrukturelle funktioner

Det strukturelle design af Hexagon flangesvejsemøtrikker er centreret omkring tre nøglemål: "pålidelig svejsning, præcis positionering og bekvem montering". De kernestrukturelle træk kan opsummeres som følger:

（1）Sekskantet hoved

Form: Regelmæssig sekskant. Målene på modstående sider overholder ISO/DIN-standardtolerancerne.

Funktion: Den kan let spændes med en gaffelnøgle eller en topnøgle uden brug af specialværktøj.

Fordel: Kompatibel med almindelige sekskantede møtrikker, hvilket letter montering og vedligeholdelse på stedet.

（2） Flangebase

Form: Forstørret flangeoverflade

Funktion: Øg kontaktområdet med emnet, fordel trykket og forhindre, at tyndpladematerialet deformeres.

Udskift de flade spændeskiver og reducer antallet af komponenter og monteringstrin.

Fordele: Forbedrer forbindelsens pålidelighed og reducerer de samlede omkostninger.

（3）Svejseprojektioner

Dette er den mest afgørende egenskab, der adskiller sekskantflangesvejsemøtrikker fra almindelige flangemøtrikker.

Feature	Beskrivelse
Mængde	Standarddesignet består af 3 stykker, jævnt fordelt ved 120° langs flangens bundflade.
Form	Kugleformet eller konisk toppet, med en glat og afrundet top uden skarpe kanter.
Højde	0,5 - 0,8 mm (justerbar i henhold til tykkelsen af grundmaterialet)
Fungere	① Under modstandssvejsning smelter fremspringene først og danner en stabil smeltet kerne; ② Trepunkts automatisk centrering opnås for at forhindre svejseforskydning; ③ Når emnet ikke er i gang med svejsning, kan det midlertidigt holdes på plads, hvilket letter positioneringen af den automatiserede produktionslinje.
Fordele	Svejsegennemtrængningen er ensartet, positioneringsnøjagtigheden er høj, og den er velegnet til robotiseret automatiseret svejsning.

Hexagon Flange Weld Nuts

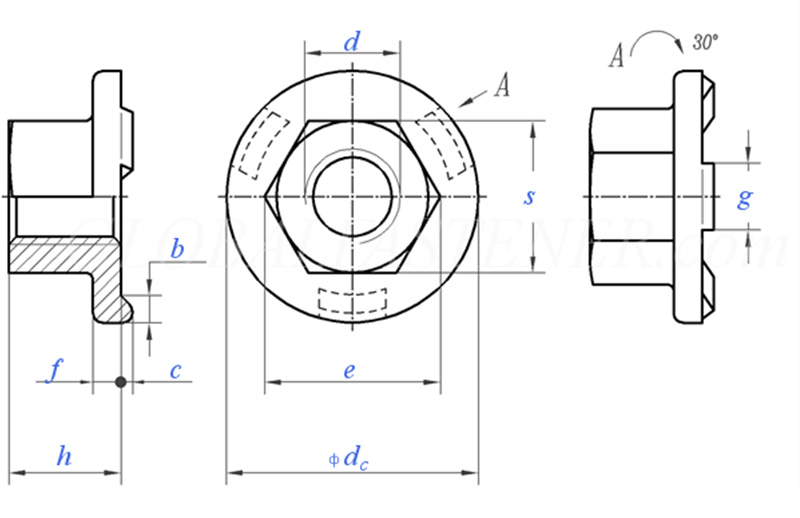

Trådstørrelse			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Grov trådstigning		0.8	1	1.25	1.5	1.75	2	2
P	Fin trådhøjde		/	/	/	/	15	1.5	1.5
C	Nominel størrelse	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Nominel størrelse	±0,25	1.7	2	2.5	3	3	4	4
g	Nominel størrelse	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max=nominel størrelse		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
pr 1000 enhederskg			/	5.7	12.2	21.8	29.4	45.8	/
