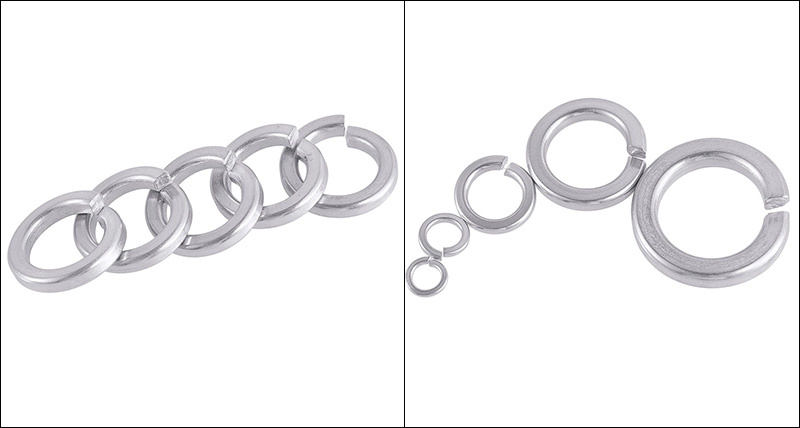

Låseskive med høj krave

Xiaoguo® High Collar Lock Washer på lager er nemme at installere. De kræver ikke noget ekstra specialværktøj under brug, har lav betjeningsbesvær, accepteres hurtigt af arbejdere og er også praktiske til vedligeholdelse.

Send forespørgsel

Produkt beskrivelse

High Collar Lock Washer er ikke alle af samme design. De er normalt tilpasset efter forskellige krav, og der er flere typer. Her er de fem almindelige typer:

（1）Enkeltring standardtype (den mest almindelige, DIN 127 / GB 93)

Den traditionelle åbne spiralfjederskive, bestående af en metalring med en åbning. Velegnet til de fleste lav til medium belastning anti-løsner applikationer, og det er også den mest almindelige og mest brugte High Collar Lock Washer på markedet.

（2） Dobbeltring Heavy-duty (DIN 128)

Den har to ringe, en mere end standardtypen. Den har større elasticitet og bedre vibrationsmodstand. Det bruges i tunge maskiner, køretøjschassiser og områder med høje vibrationer.

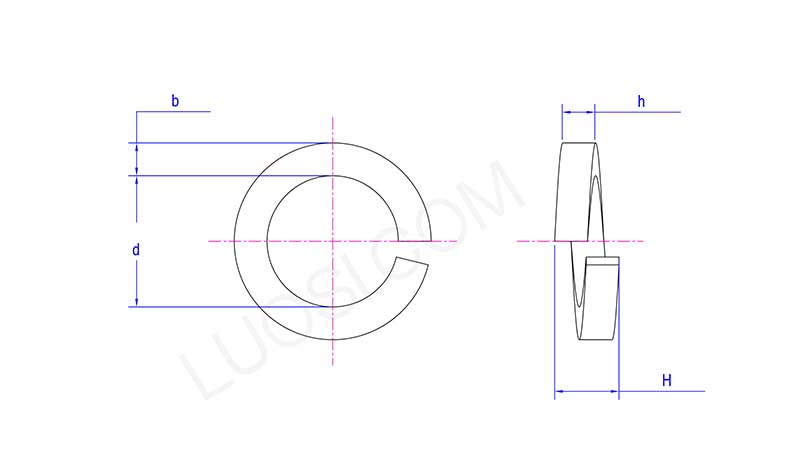

High Collar Lock Washer

man	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

（3）Bølgeformede fjederskiver

De er ikke spiralformede, men har en bølget form med flere toppe og dale. De bruges på steder, hvor pladsen er ekstremt begrænset, men der stadig kræves elasticitet, såsom at påføre fortryk på lejer.

（4） Skiveformet fjederskive (Belleville skive)

Dens form er konisk, ligner en lille skål. Den kan modstå ekstremt højt tryk og bruges på steder, der kræver højstyrke fjederkompensation, såsom termisk udvidelse og sammentrækning, slidkompensation osv.

（5）Tandet låseskive (indre tænder / ydre tænder, DIN 6797 / DIN 6798)

Den har savtakker rundt om kanten og bider sig ind i overfladen af emnet efter at være blevet strammet, hvilket giver fremragende anti-skrid ydeevne. Det bruges hovedsageligt i områder, der kræver elektrisk ledningsevne (såsom jordledninger), eller til anti-løsning af små skruer.

Fælles materialer

High Collar Lock Washer har brug for god elasticitet og evnen til at bevare elasticiteten. Derfor er valget af materialer meget vigtigt. Her er nogle almindelige typer materialer:

Fjederstål (65Mn / 70 stål / 82B)

Et almindeligt materiale med den højeste ordrerate, der giver god værdi for pengene og fremragende elasticitet. 65Mn er det mest almindeligt anvendte materiale til High Collar Lock Washer, med en hårdhed, der typisk spænder fra 42 til 50 HRC (ca. 420 til 510 HV). Denne hårdhed er tilstrækkelig til at bevare elasticiteten, mens den er usandsynlig, at den går i stykker.

Rustfrit stål SUS304 / SUS316

304 rustfrit stål bruges hovedsageligt i fugtigt, udendørs eller områder med rengøringskrav (fødevareudstyr, medicinsk udstyr). 316 rustfrit stål er mere modstandsdygtigt over for kloridionkorrosion og bruges i skibsteknik og kemisk industri.

Kulstofstål (08F / 10# / 45#)

Anvendes til lav belastning, ikke-kritiske dele; den elastiske overfladebehandling kræver galvanisering for at forhindre rust.
