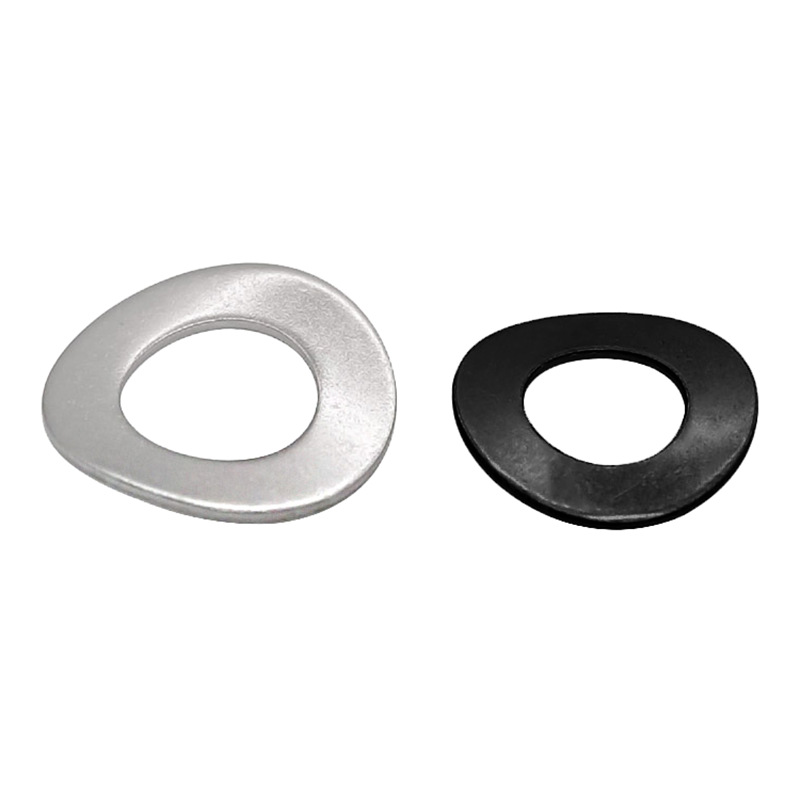

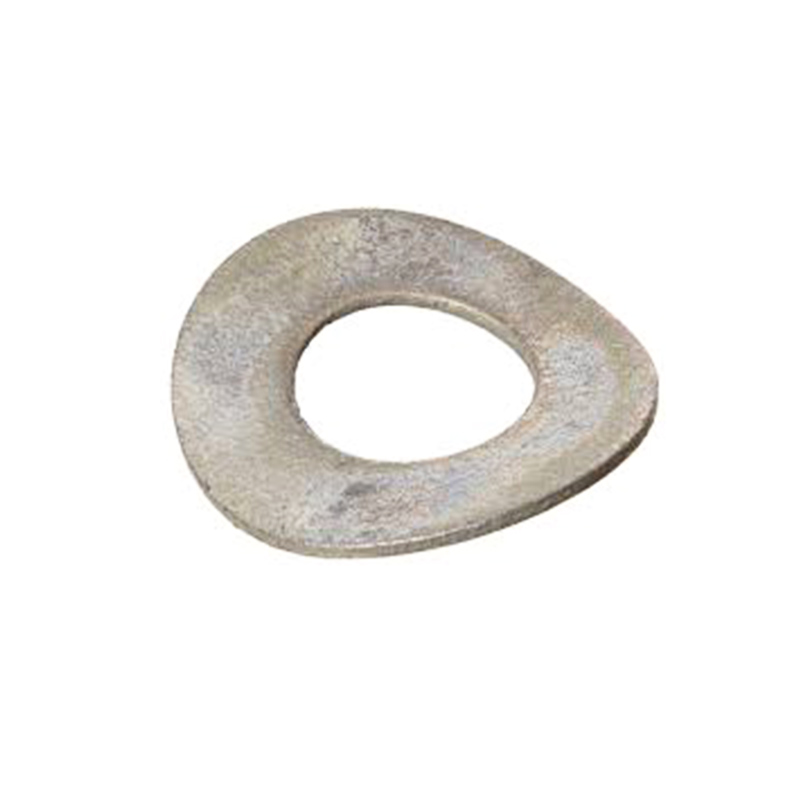

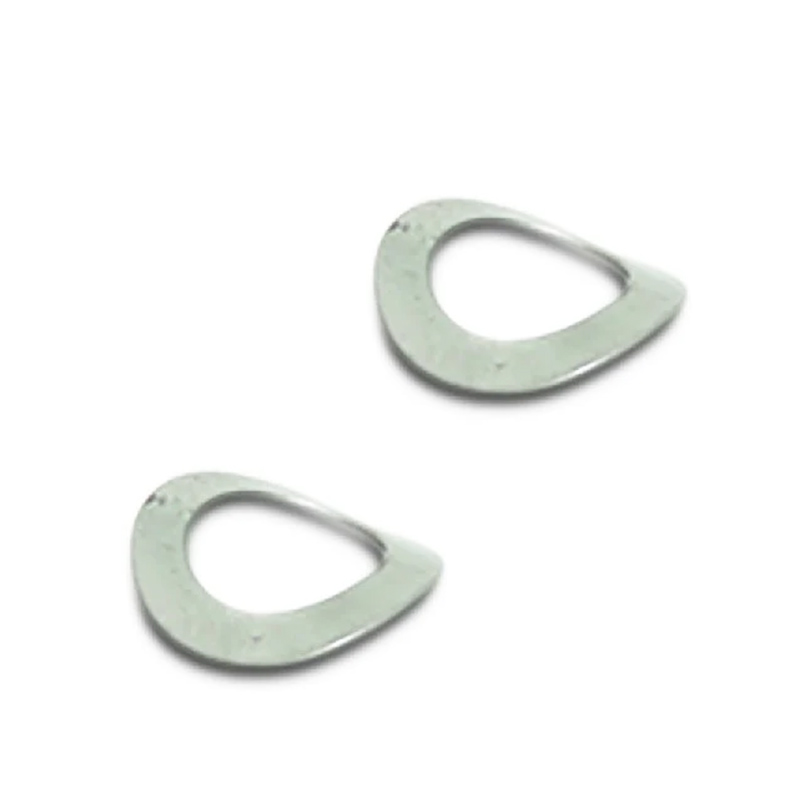

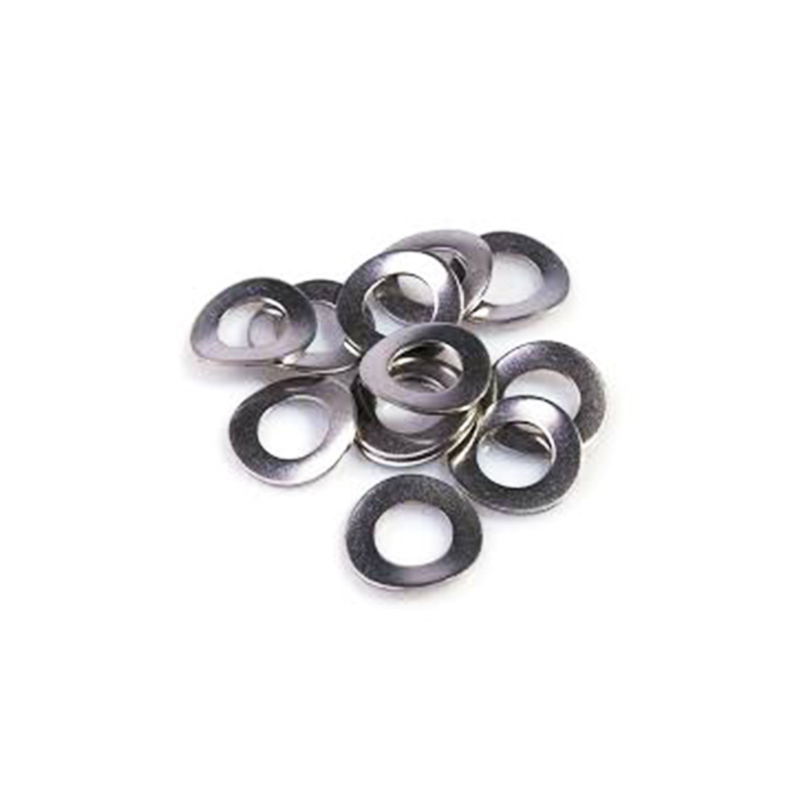

DIN 137A Specifikationer Buede fjederskiver

Arbejdsprincippet for DIN 137A Specifikationer Buede fjederskiver er baseret på den elastiske deformation af metal.

（1） Fri tilstand (ikke installeret)

DIN 137A specifikationer Buede fjederskiver er ikke flad i sin naturlige tilstand, men har en bueformet bule (enkeltbølge) eller flere bølger (flere bølger). På dette tidspunkt har den en naturlig højde H, som er større end tykkelsen t af pakningen.

（2） Kompressionsproces (spænding af boltene)

Når boltene eller møtrikkerne er spændt, klemmes spændeskiverne mellem bolthovedet/møtrikken og emnet. Efterhånden som tilspændingskraften øges, udjævnes den bueformede eller bølgede form gradvist.

Under monterings- og tilspændingsprocessen presser den nederste del af bolten den bueformede struktur flad, hvilket får skiven til at generere elastisk tilbageslagsspænding.

（3） Vedligeholdelse af forspændingen (arbejdstilstand)

Efter DIN 137A specifikationer buede fjederskiver er fladtrykte, ønsker den altid at vende tilbage til sin oprindelige bueform. Denne genopretningskraft omdannes til et kontinuerligt aksialt tryk, der presser mod bolthovedet og overfladen af ​​emnet.

Efter tilspænding er afsluttet, opretholder skiven en kontinuerlig omvendt elastisk spænding, der konstant presser mod boltens hoved og overfladen af ​​den tilsluttede komponent.

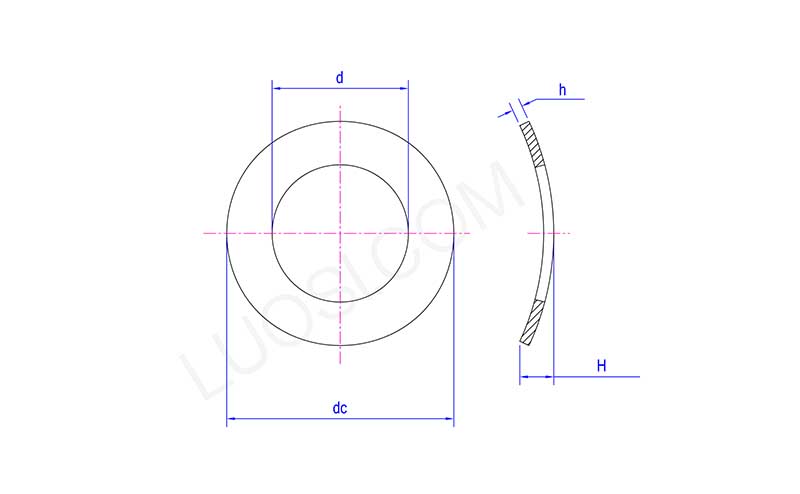

man	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Custom DIN 137A Specifikationer Buede fjederskiver

Xiaoguo® lader dig tilpasse DIN 137A Specifikationer Buede fjederskiver, som du har brug for. Du kan ændre størrelsen, antallet af bølger, materiale, overfladefinish eller endda emballagen. På den måde passer hver skive præcis til dit design.

（1）Indre diameter ID / ydre diameter OD

Fra M2 til M100 eller større kan både indvendige og ydre diametre tilpasses i henhold til tegningerne.

Præcisionsinstrumenter lille størrelse (M2–M5), tunge maskiner stor størrelse (M36–M100)

（2） Tykkelse t

Fælles rækkevidde: 0,3 mm – 3,0 mm. Til særlige krav kan den være tyndere eller tykkere.

Når laststyring og aksial plads er kompakt.

（3） Materialer

Fjederstål, rustfrit stål A2/A4, 17-7 PH, fosforbronze, beryllium kobber, Inconel mv.

Regelmæssig høj elasticitet, rustsikker, høj temperatur / eksplosionssikker / ikke-magnetisk

（4） Overfladebehandling

Galvanisering, Dacromet-belægning, sortfarvning, fosfatering, nikkelbelægning, passivering, trivalent krompassivering mv.

Anti-rust, smøring, isolering, forbedring af friktionskoefficient

（5） Emballage

Plastposer + papirkasser, skræddersyede etiketter, blandede emballagesæt, små detailkasser, stregkoder til yderkasse osv.
