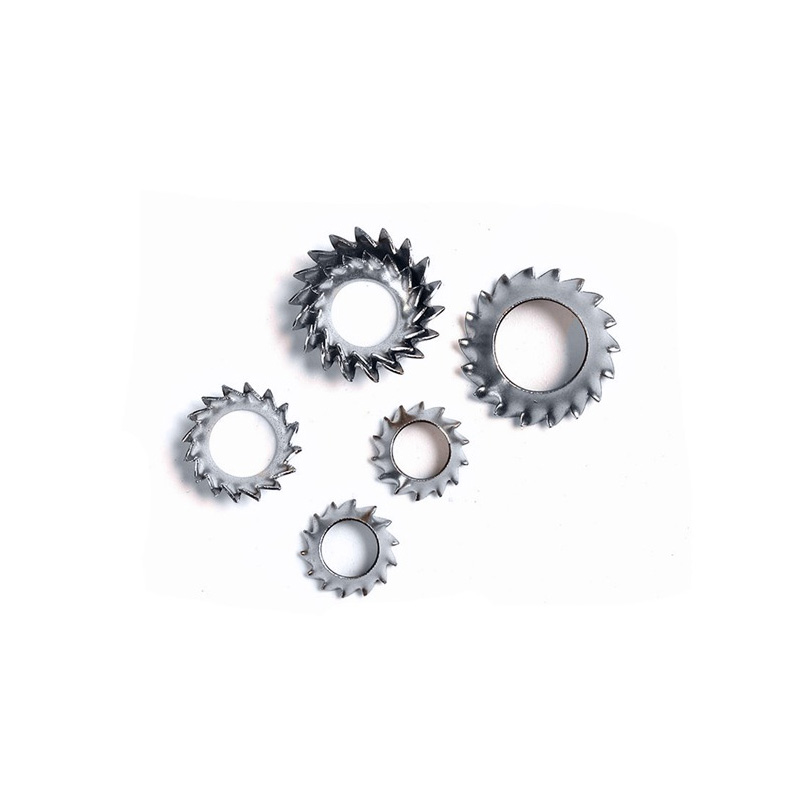

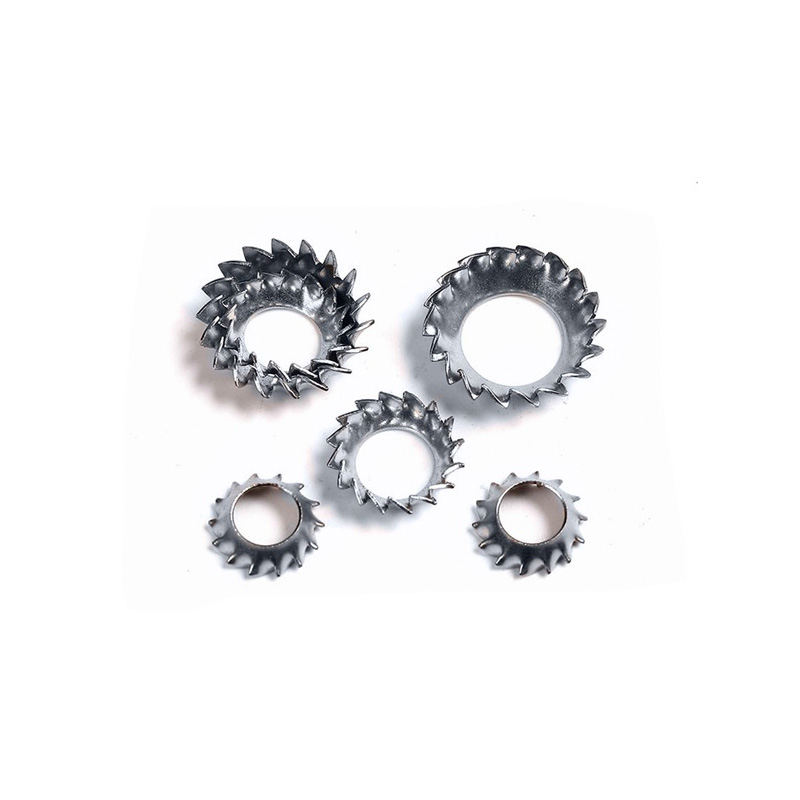

Udvendige tand takkede koniske låseskiver

Konisk fjederforspænding

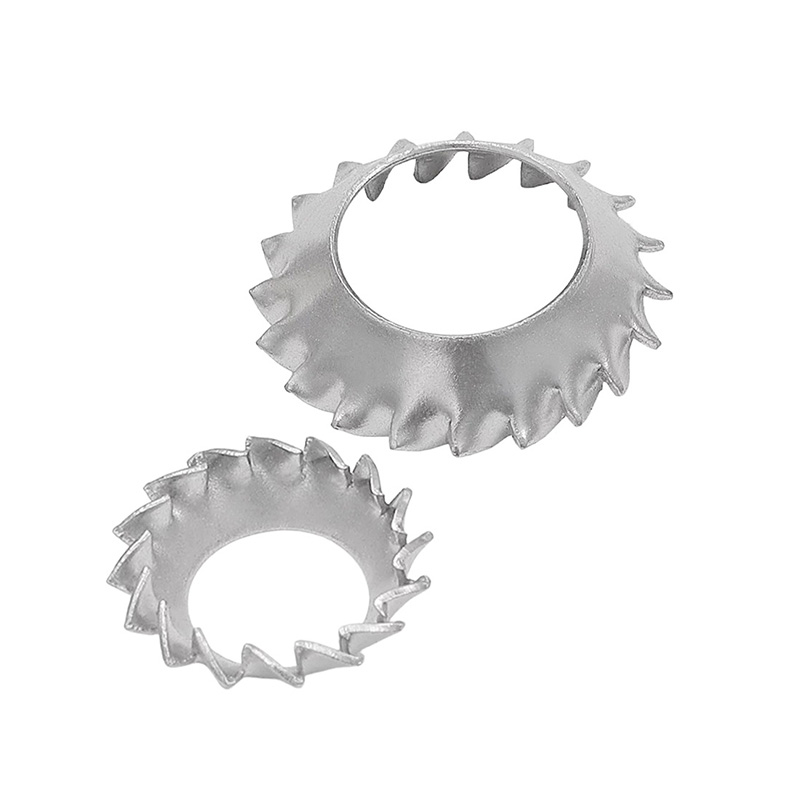

De udvendige tandsavtakkede koniske låseskiver er i en lavt fadform (konisk) i sin frie tilstand og har en vis naturlig højde.

Da stramningsoperationen begyndte, blev skiven skubbet ind i fordybningen, og den koniske struktur blev gradvist flad.

Den flade skive, på trods af at den er komprimeret, stræber altid efter at vende tilbage til sin oprindelige koniske form og genererer således konstant en aksial fjedrende kraft.

Denne elastiske kraft virker mellem skruens hoved og emnet og opretholder en konstant forspænding for gevindet og kompenserer for små mellemrum forårsaget af termisk ekspansion, slid eller materialedeformation.

Ekstern tand mekanisk lås

Der er en række skarpe radiale tænder på den ydre omkreds af de udvendige tand takkede koniske låseskiver.

Når skiven er fladtrykt, bider disse ydre tænder ind i overfladen af ​​emnet, hvilket skaber flere mekaniske indgreb.

Efter at tænderne bider i, svarer det til at tilføje anti-rotationsmodstand mellem skiven og emnet.

Denne mekaniske låsemekanisme kan effektivt modstå løsning forårsaget af vibrationer, stød og dynamiske belastninger.

Forsænket Flush Fit

Den koniske overflade på de udvendige tandsarrated koniske låseskiver matcher den koniske overflade på standard forsænket skruehoved.

Efter installationen er skiven sat helt ind i fordybningen af ​​emnet, og skruens hoved er i niveau med eller lidt lavere end emnets overflade.

Dette sikrer, at monteringsoverfladen er glat og flad, uden fremspring og ikke forårsager ubehag ved berøring, forstyrrer ikke andre komponenter og påvirker ikke indgrebet mellem tænderne og emnet.

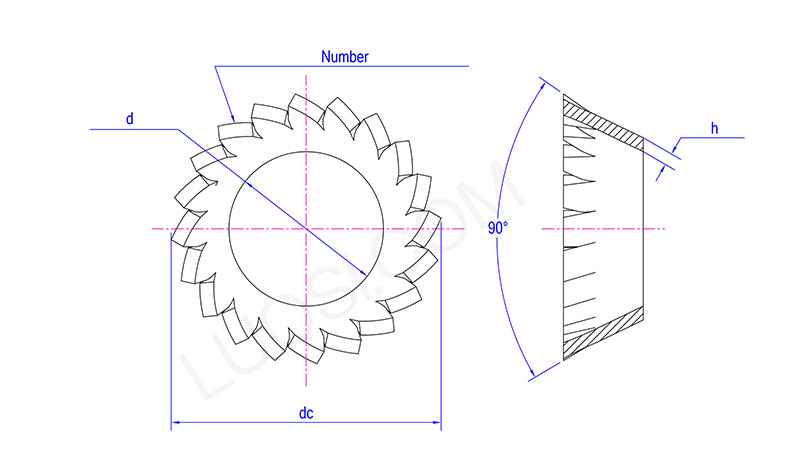

man	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Antal af Antal tænder min	10	12	12	14	14	16	18	20	26	28	30

Ofte stillede spørgsmål besvaret

（1） Er hårdheden og drejningsmomentet stabilt?

Alle udvendige tandsavtakkede koniske låseskiver er lavet med varmebehandling. Hårdhed, elasticitet og låsemoment holdes stabile ved batchordrer.

（2） Giver du gratis prøver?

A: Vi kan tilbyde gratis standardprøver, køber behøver kun at bære fragtomkostningerne.

（3） Hvad er din MOQ for standard- og brugerdefinerede størrelser?

Standardstørrelser understøtter lille prøvebestilling. Brugerdefinerede ikke-standardvarer har brug for lille MOQ, vi accepterer prøveordre og masseproduktion.
