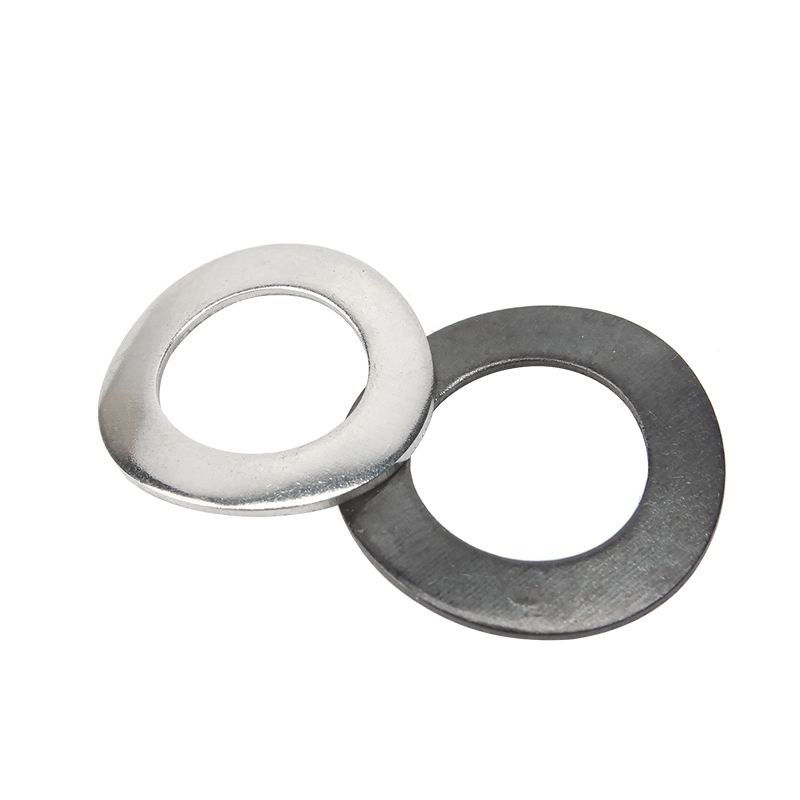

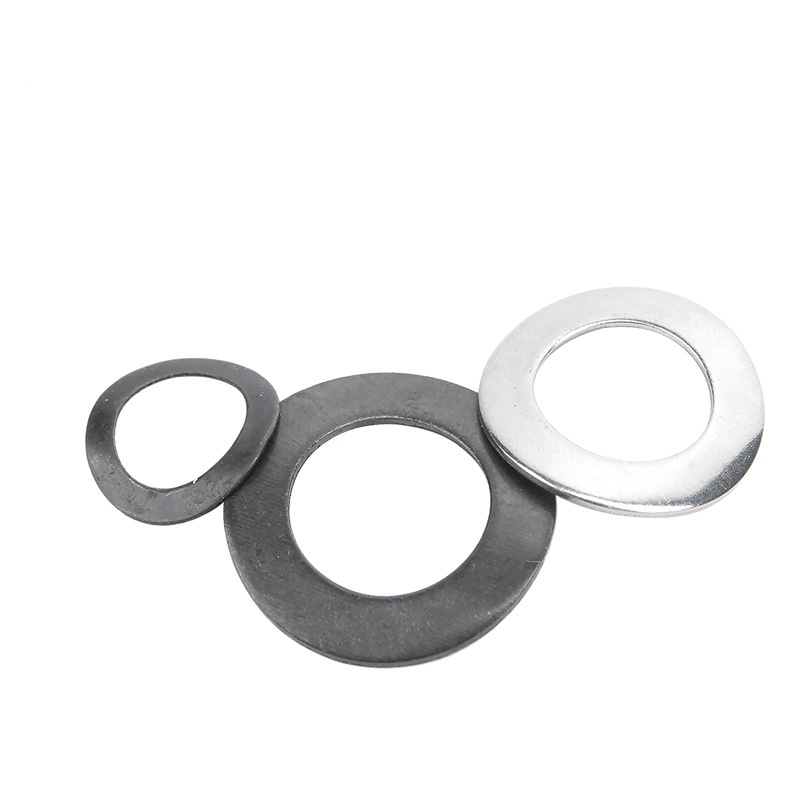

DIN137A Buet fjederskive

DIN137A Curved Spring Washer produceret af Xiaoguo® Factory har et unikt design. Dette design kan give stabil aksial forspændingskraft mellem komponenter såsom lejer, eliminere aksial spillerum, forhindre spændeskiverne i at ryste og dermed undgå at påvirke den samlede brug.

Send forespørgsel

Produkt beskrivelse

DIN137A Curved Spring Washer er en elastisk metalpakning med en enkelt eller flere bueformet bøjningsstruktur. Den genererer elastisk forspændingskraft gennem sin egen buedeformation og er samlet under boltene og møtrikkerne. Det bruges til at fjerne hullet i forbindelsen af fastgørelseselementer, opretholde forspændingskraften, kompensere for termisk udvidelse eller slid og modstå moderate vibrationer.

Navn	DIN137A Buet fjederskive
Materiale	Rustfrit stål/legeret stål/kulstofstål/messing/fjederstål
Standarder	DIN137A
Tråd	Metrisk/metrisk
Størrelser	M2-M12
Slutte	Zink/Sort/Naturlig/andet
Kan tilpasses	JA
Prøve	JA

Struktur Introduktion

Hvordan ser strukturen af en DIN137A buet fjederskive ud? Enkelt sagt er det en lille metalring med en bueform.

【Overordnet form】

DIN137A Curved Spring Washer er ikke en almindelig flad skive. Hvis du holder den i hånden, vil du se, at den buler ud af sig selv og ikke forbliver flad. Afhængigt af den måde den buler på, er der hovedsageligt to strukturer:

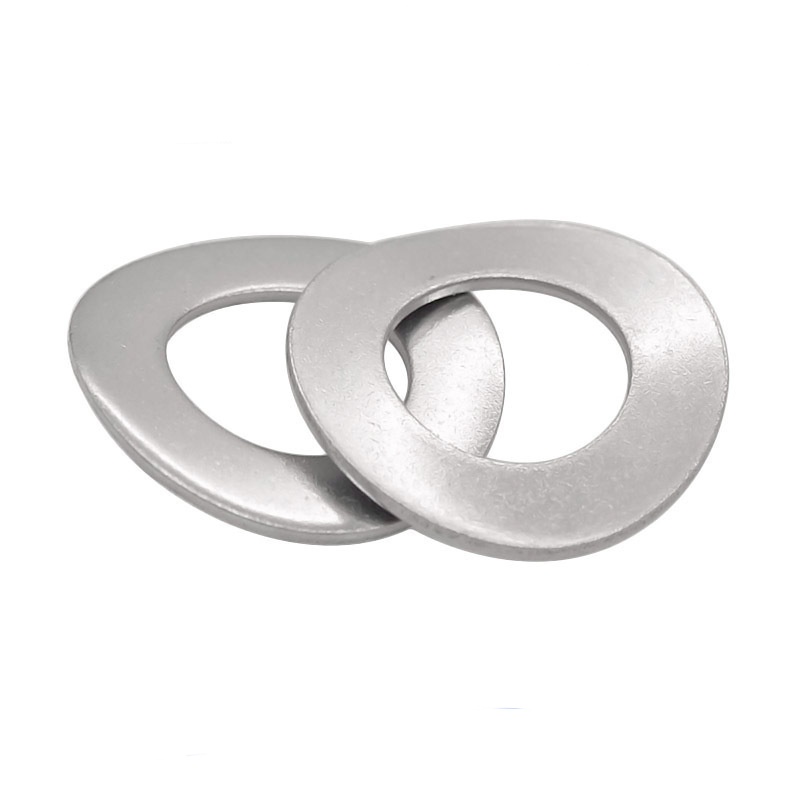

（1） Enkeltbølgebueform (som en lille buebro)

Hele skiven har en enkelt bueform, hvor midten er højere og siderne er lavere, der ligner en minibuebro. I sin frie tilstand er dens naturlige højde meget større end dens tykkelse. Når den er fladtrykt, vil den generere et omvendt tryk.

（2）Multi-bølge (som bølgede kartoffelchips)

Vaskemaskinen har to eller endnu flere bølger, hvor toppene og dalene veksler og går rundt om omkredsen. Når denne struktur komprimeres, er deformationen ikke så signifikant som for en enkelt bølge, men elasticiteten er mere ensartet.

Disse to typer skiver er begge komplette cirkulære ringe, med et hul i midten og ingen snit rundt om kanterne. Tykkelsen af materialet er den samme hele vejen igennem.

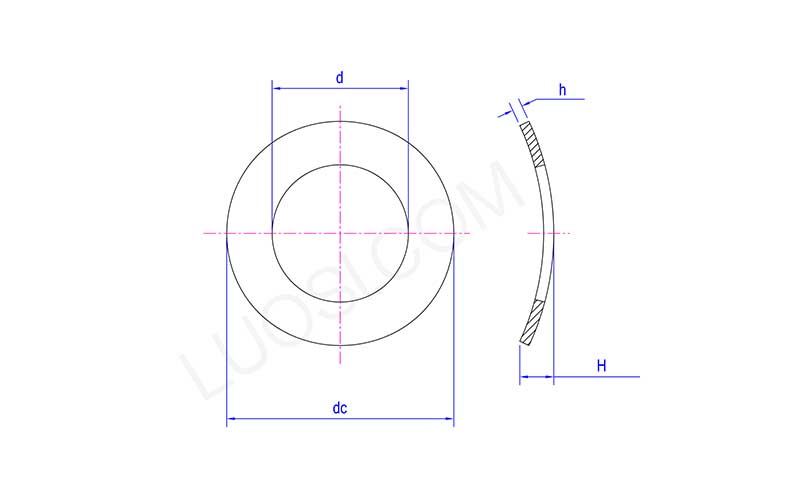

DIN137A Curved Spring Washer

man	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Vigtige strukturelle dele】

（1） Bueformet kontur (kerne)

Pakningen er ikke flad i sin frie tilstand; i stedet præsenterer den en enkelt bueoverflade (som en buebro) eller flere krusninger (som bølger) langs den cirkulære retning.

Denne buede/bølgeform er kilden til elasticitet.

（2）Lukket sløjfe, ikke-skærende

DIN137A Curved Spring Washer er en komplet ring uden spiralsnit.

（3） Ensartet tykkelsessektion

Tykkelsen af pakningen er ensartet over hele omkredsen, uden nogen gradvis ændring eller lokal udtynding.

（4） Forholdet mellem ydre diameter og indre diameter

Forholdet mellem den ydre diameter og den indre diameter påvirker skivens stivhed og støtteområde.
