Forsænkede udvendige tand takkede koniske låseskiver

Xiaoguo® fabrikkens forsænkede udvendige tandsavtakkede koniske låseskiver har en indbygget forsænket form. Når du sætter dem i, sidder de i niveau med eller under delfladen, så hele ydersiden ender glat og flad.

Send forespørgsel

Produkt beskrivelse

Disse forsænkede udvendige tandsavtakkede koniske låseskiver er kegleformede låseringe med en nedsænket profil og tænder rundt om yderkanten. Den forsænkede form lader dem passe lige ind i forsænkede monteringshuller, så skruehovedet ender flugter med eller under delens overflade. Når du spænder skruen, skubber kegledelen tilbage med et konstant fjedertryk, og de ydre tænder bider sig fast i grundmaterialet. Det forhindrer fastgørelseselementet i at løsne sig, når ting vibrerer eller bevæger sig under belastning.

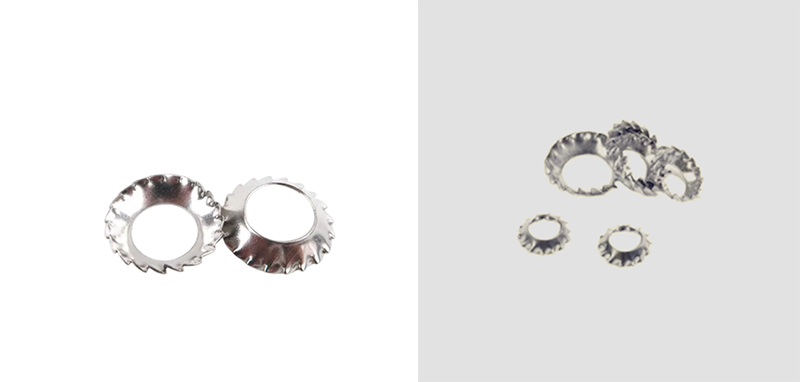

Countersunk External Tooth Serrated Conical Lock Washers

Installationsvejledning

Her er installationsvejledningen til de forsænkede udvendige tandsavtakkede koniske låseskiver. Du kan bruge den som reference til din operation.

（1）Udvalgsspecifikationer

Match de tilsvarende indvendige og ydre diametre på de forsænkede udvendige tandsavtakkede koniske låseskiver med specifikationerne for de forsænkede skruer. Specifikationerne skal være konsistente for at undgå at være for store eller for små, hvilket kan påvirke pasformen og den anti-løsende effekt.

（2）Installationsretning (nøglepunkt)

Konisk konveks overflade + ydre tandflade vender mod skruehovedet

Flad bagside skal være tæt fastgjort til emnets metalpladeoverflade

Installer ikke i den modsatte retning. Montering i modsat retning vil miste den elastiske forspænding og tandoverfladelåsefunktionerne.

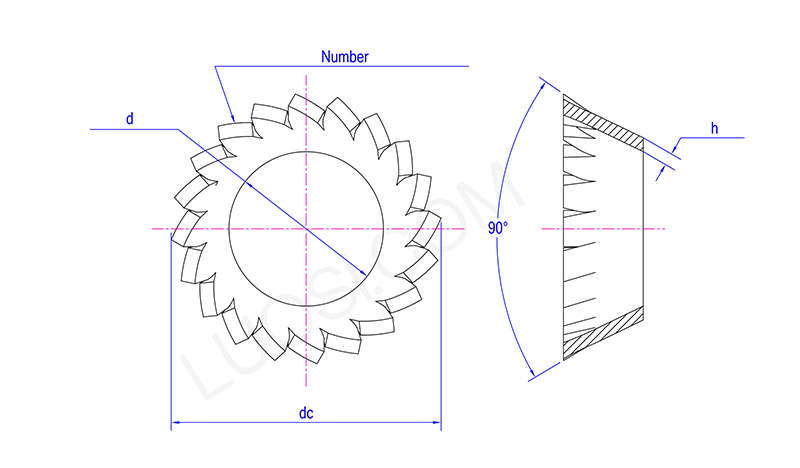

Countersunk External Tooth Serrated Conical Lock Washers

man	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Antal af Antal tænder min	10	12	12	14	14	16	18	20	26	28	30

(3) Juster skiven korrekt

Sæt de forsænkede udvendige tandsavtakkede koniske låseskiver på den forsænkede skrue, og sæt derefter hele sættet ind i monteringshullet. Den indvendige tilspidsning af skiven vil justere sig selv, så den passer til vinklen på skruehovedet.

(4) Stram først med hånden

Start med at dreje skruen i hånden. Hold den fladt mod vaskemaskinen, og sørg for, at den er lige – ingen vipper.

(5) Spænd til standardmoment

Brug en skruenøgle og spænd til det sædvanlige drejningsmoment. Klem den lige nok til at flade keglen lidt, så den giver lidt fjederspænding, og lad de yderste tænder bide blidt i overfladen.

(6) Et par ting at være opmærksom på

Spænd ikke for meget – Hold dig til det anbefalede drejningsmoment. Brug ikke en slagnøgle til at hamre den ned.

Stable aldrig skiver – Brug kun én pr. skrue. At stable dem skaber ujævnt tryk, bøjer skiven og dræber dens låseevne.
