Kravelåseskive

Sammenlignet med andre typer anti-løsende dele har Collar Lock Washer produceret af Xiaoguo® Factory en tyndere tykkelse. Når de bruges, sparer de mere plads og optager mindre plads, hvilket gør dem velegnede til kompakte strukturer.

Send forespørgsel

Produkt beskrivelse

Grunden til, at Collar Lock Washer kan spare plads uden at ofre låseeffekten, ligger i den præcise adskillelse af dens tykkelse og ydre diameter design fra dens funktion: den ydre diameter er gjort mindre for at lette installationen i snævre rum, mens tykkelsen gøres tykkere som en fysisk kompensation for det mulige tab af låsekraft efter reduktion af den ydre diameter.

Hovedårsagen: En tynd ydre diameter betyder ikke en helt tynd form; snarere er det en "tyk kerne og tynde kanter"-konfiguration.

（1）Ydre diameter (OD): Mindre

Installer den sikkert i de blinde huller, ved slutningen af de indvendige sekskantskruer eller i de lukkede områder omgivet af andre komponenter.

（2） Tykkelse: Tykkere

Kompenser for det mulige tab af fjederelasticitet på grund af reduktionen i den udvendige diameter af Collar Lock Washer, sørg for, at den kan understøtte installationsoverfladen, og garanterer, at låsekraften ikke reduceres.

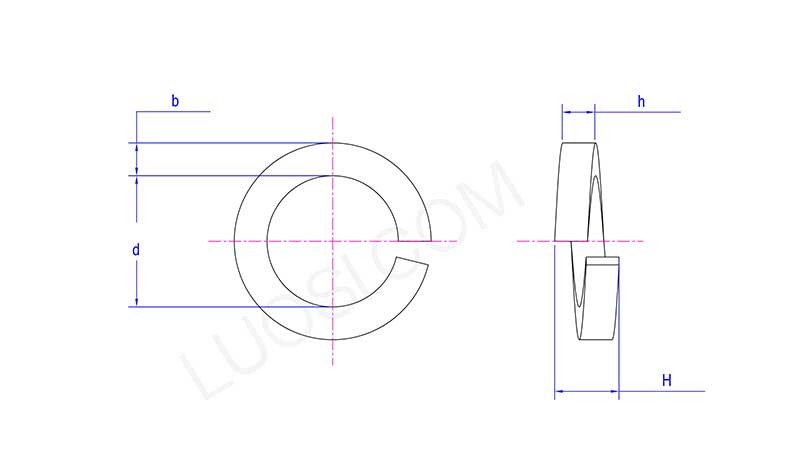

Collar Lock Washer

man	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Typiske anvendelsesscenarier for pladsbesparelse

Collar Lock Washer-fastgørelsesanordningen bruges hovedsageligt i situationer, hvor højstyrke anti-løsning er påkrævet inden for trange rum, især når det bruges i forbindelse med topskruer.

（1） Biler og racerbiler

Anvendes i meget pålidelige kompakte rum såsom motorer, affjedring, drivlinjer osv., mens der opnås vægtreduktion og sikkerhed.

（2）Aerospace og Militær

Anvendes i flymotorer, cockpits og andre lejligheder, hvor vægt og plads er meget begrænset. Collar Lock Washer bruges ofte til montering af motorer, flykroppe og landingsstel for at sikre pålidelighed under ekstreme forhold. Derudover bruges denne type spændeskiver også ofte i flere fastgørelsesapplikationer i militærkøretøjer, helikoptere og kampfly.

(3) Præcisionsmaskineri og industriel automatisering

Anvendes i trange redskaber som præcisionsbehandlingsudstyr, industrimaskiner, robotled og automatiserede samlebånd. Fordi den ydre diameter er mindre, passer den nemt, hvor pladsen er begrænset, og håndterer den høje justeringsnøjagtighed, som præcisionssamling kræver.

(4) Elektrisk og elektronik

Bruges inde i elektroniske enheder, stik, paneler og lignende spots. Denne Collar Lock Washer giver dig solid låsning uden behov for ekstra spændeskiver - en kompakt måde at holde tingene tæt under vibrationer.

(5) Svær industri og byggeri

I tungt maskineri, entreprenørudstyr og stålkonstruktioner gør den kompakte størrelse af denne skive den til et valg for ingeniører, der har brug for pålidelig vibrationsmodstand og anti-løsning.

Collar Lock Washer
