Topprojektionssvejseskrue

Den øverste projektionssvejseskrue er specielt designet til stødsvejsning. Boltoverfladen har små fremspring, der kan smelte og binde sig til metaloverfladen. De er velegnede til bilkomponenter, elektriske rammedele eller metalpaneler. Xiaoguo® leverandør giver gratis prøver.

Model:Q 199-1999

Send forespørgsel

Produkt beskrivelse

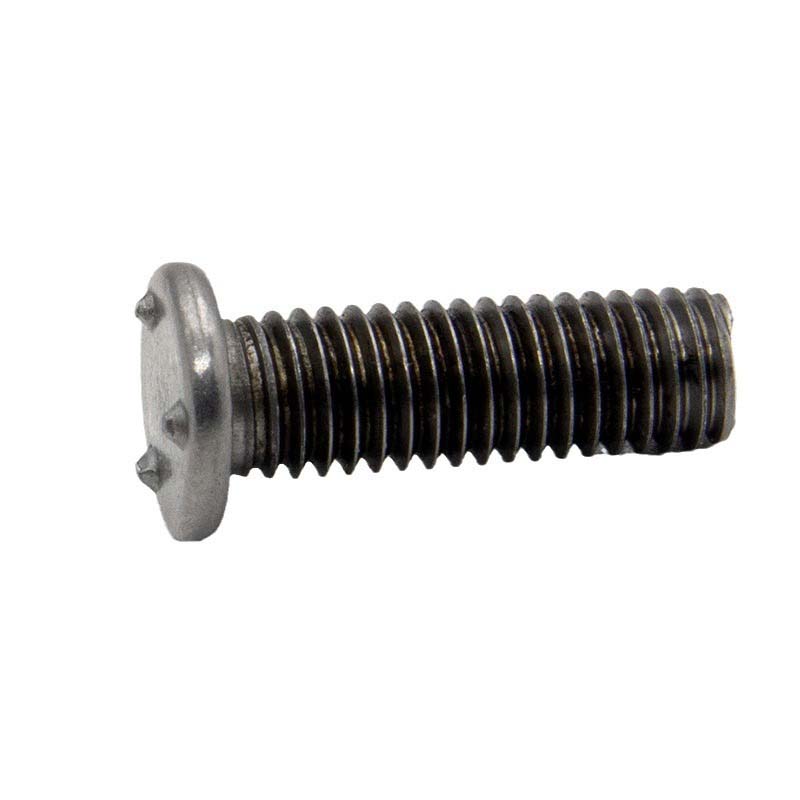

TTopprojektionssvejseskruen er hovedsageligt sammensat af en skrue og et hoved med en fremspringende svejseplatform. Skruedelen har standardgevind, og på toppen er der et bestemt antal og form af svejste fremspring, som alle har samme højde.

Fordel og applikationer

Denne spidse over hovedet fremspringende svejseskrue er både stærk og effektiv. Under svejseprocessen koncentreres strømmen om den konvekse svejseplatform, hvilket gør det muligt at forbinde boltene og de svejste dele fast sammen på meget kortere tid end ved almindelige svejsemetoder. De tre konvekse svejsestationer kan hjælpe boltene med automatisk at finde deres korrekte positioner.

Topprojektionssvejseskruer bruges i bilindustrien. I produktionen af bilkarosserier er denne type bolt meget brugt til at forbinde forskellige komponenter. For eksempel ved montering af autostole. Først svejses bolten til bilens karrosseri gennem fremspringende svejsning. Derefter justeres sædets installationshuller med bolten, og en møtrik spændes for sikkert at fastgøre sædet, hvilket sikrer, at sædet ikke ryster under bilens bevægelse.

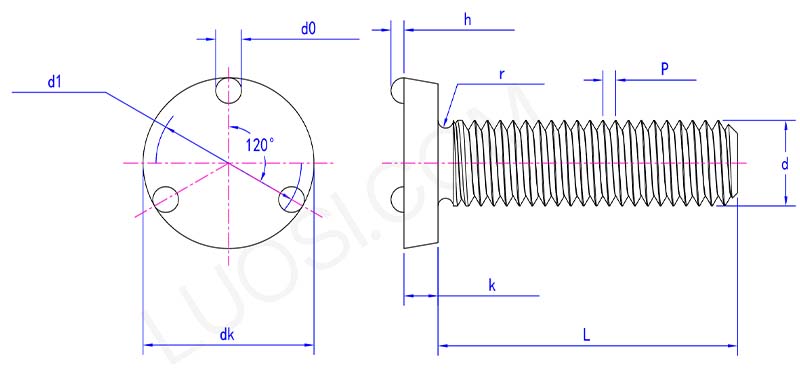

top projection weld screw parameter

man	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 maks	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 maks	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Svejseskruen bruges til fremstilling af køkkenmaskiner. Under fremstillingsprocessen af køkkenapparater, såsom når du producerer enheder som ovne, mikrobølgeovne og opvaskemaskiner, bruges de. Når varmerørsstøtterne, bakkestyrene og andre komponenter monteres inde i ovnen, svejses de først på ovnens inderside eller ydre skal, og derefter fastgøres de tilsvarende komponenter ved at skrue dem på gevinddelene afboltene.

Produktegenskaber

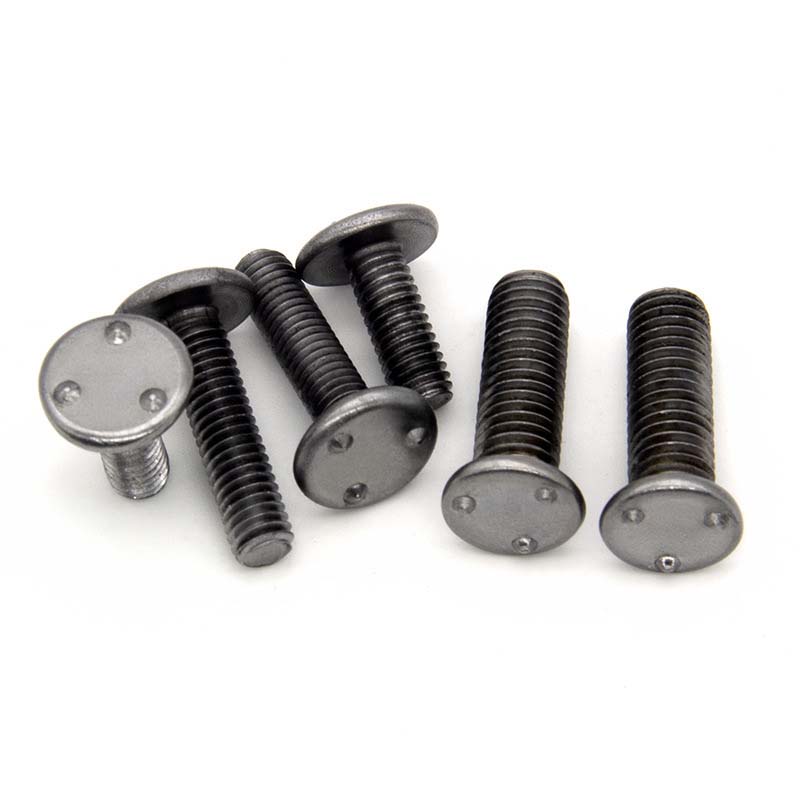

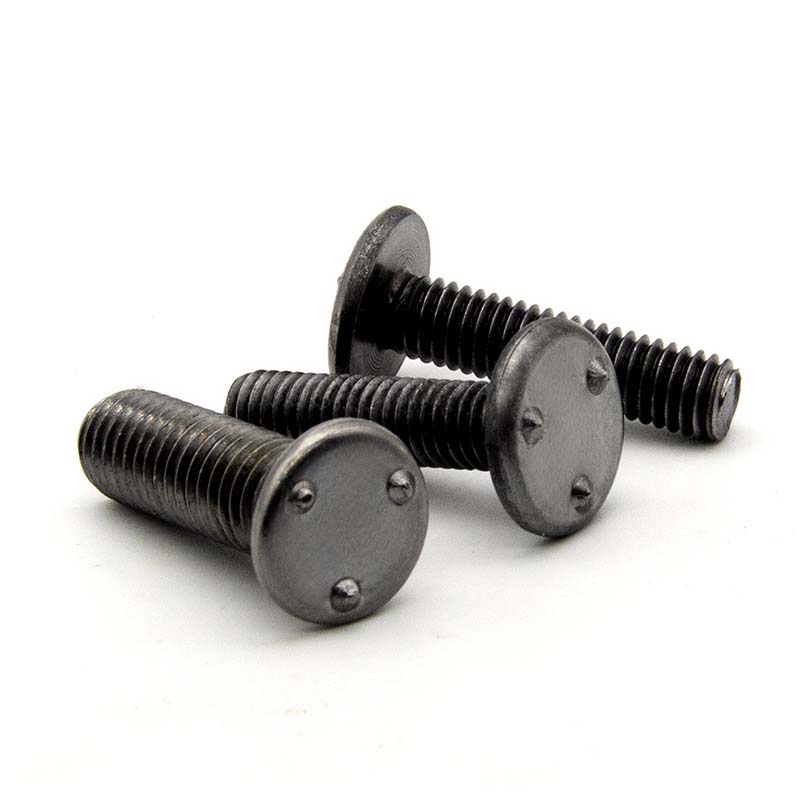

Det mest karakteristiske træk ved topprojektionssvejseskruen er dens unikke fremspringende svejseplatform ved hovedet. Disse punktsvejsemaskiner har regelmæssige former og ensartede størrelser. Under svejseprocessen kan de præcist koncentrere strømmen, hvilket sikrer et stabilt og pålideligt svejseresultat med garanteret svejsekvalitet. På grund af tilstedeværelsen af den konvekse svejsestation er skaden på overfladen af de svejsede dele under svejseprocessen relativt lille, og de svejste deles udseende og ydeevne kan bedre opretholdes.
