Bundprojektionssvejseskrue

Bundfremspringende svejseskrue kan svejses på overfladen af metallet, og dens gevindende kan bruges til at forbinde andre komponenter. De er velegnede til steder, hvor mekanisk udstyr, stålrammer eller industripaneler kræver et robust og permanent underlag. Xiaoguo® er et pålideligt mærke, produkter opfylder relevante kvalitetsstandarder.

Model:QC/T 598-1999

Send forespørgsel

Produkt beskrivelse

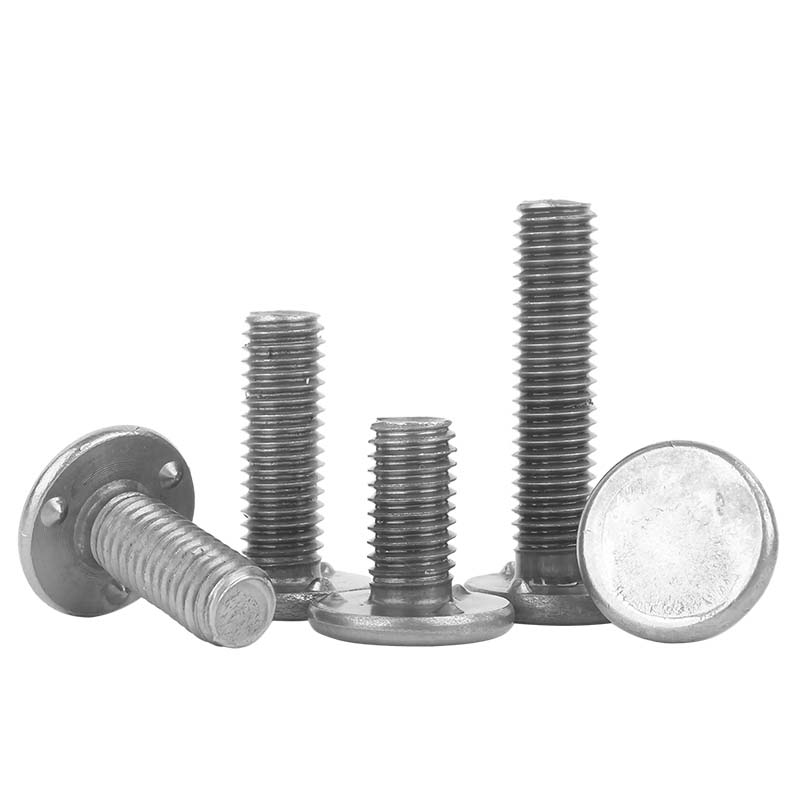

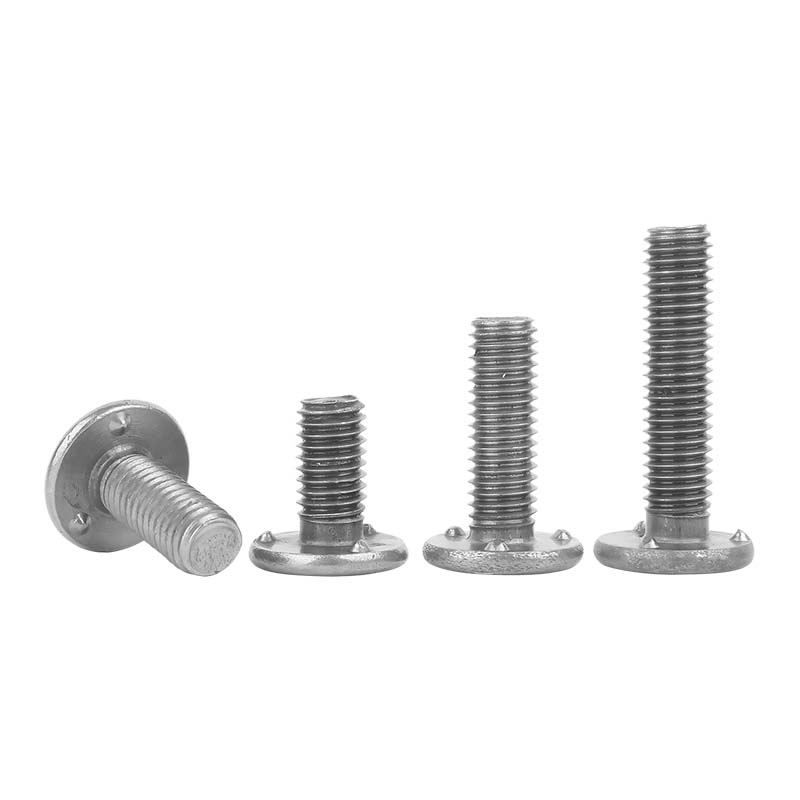

Hovedet på bundprojektionssvejseskruen er cirkulært, glat og regelmæssigt med svejsepunkter og bruges i scenarier som svejsning og fiksering. Skruen er cylindrisk i form med regelmæssige gevind på overfladen. Trådene er gennemgående og ensartede.

Produktparametre

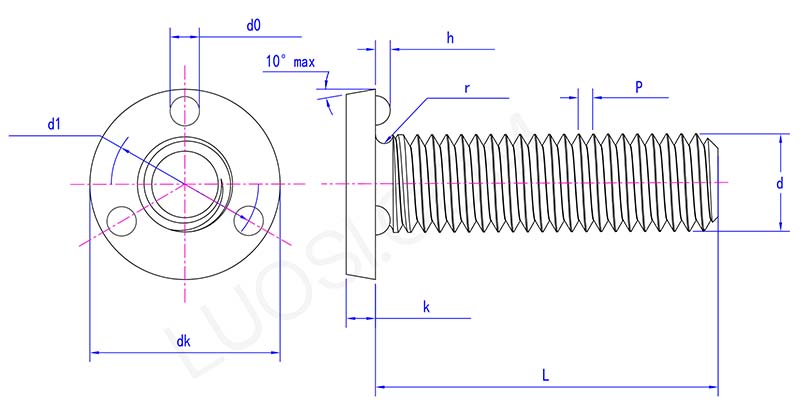

bottom projection weld screw parameter

man	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 maks	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 maks	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Ansøgninger

Ved konstruktion af stålkonstruktionsprojekter såsom broer og store bygninger anvendes bundfremspringende svejseskruer. De kan sikre, at alle komponenter i stålkonstruktionen er sikkert forbundet, i stand til at modstå store belastninger og belastninger, og garantere bygningskonstruktionens sikkerhed og stabilitet.

mantering af alle former for mekanisk udstyr kan ikke undvære projektionssvejseskruer. For eksempel er de forskellige komponenter i udstyr såsom værktøjsmaskiner, motorer og store maskiner tæt forbundet gennem bolte for at sikre normal drift af maskineriet. For eksempel, under monteringsprocessen af motoren, bruges bolte til præcist at forbinde forskellige komponenter, hvilket sikrer stabiliteten og pålideligheden af motoren under drift.

Projektionssvejseskruen bruges i den petrokemiske industri. Til tilslutninger af forskelligt udstyr såsom lagertanke, rørledninger, ventiler osv. kræves specielle højtemperatur- og korrosionsbestandige bolte. Disse bolte kan sikre en stabil drift af udstyret i komplekse kemiske miljøer og forhindre ulykker som lækager.

Produktfunktion

Svejsepunkterne på bundfremspringende svejseskruer kan bruges til at forsvejse boltene på emnet, hvilket letter efterfølgende montageoperationer. Skruen har regelmæssige og gennemgående ensartede gevind, som kan matches mednødderog andre komponenter. De kan tilpasses materialer af forskellig tykkelse og opfylder forskellige monteringskrav.
