Metrisk skrue til modstandsprojektionssvejsning

Metrisk skrue til modstandsprojektionssvejsning er specielt designet til modstandspunktsvejsning. De små fremspring på bunden vil smelte under svejseprocessen og danne en fast binding til metaloverfladen. Xiaoguo® Company har et rigeligt lager til rådighed.

Model:BS 7670-1-2004

Send forespørgsel

Produkt beskrivelse

Den metriske skrue til modstandsprojektionssvejsning er hovedsageligt sammensat af et skruelegeme og et hoved med en speciel fremspringsstruktur. Skruekropsdelen har standard metriske gevind, hvilket er praktisk at matche med tilsvarendenøddereller komponenter med indvendigt gevind.

Produktparametre

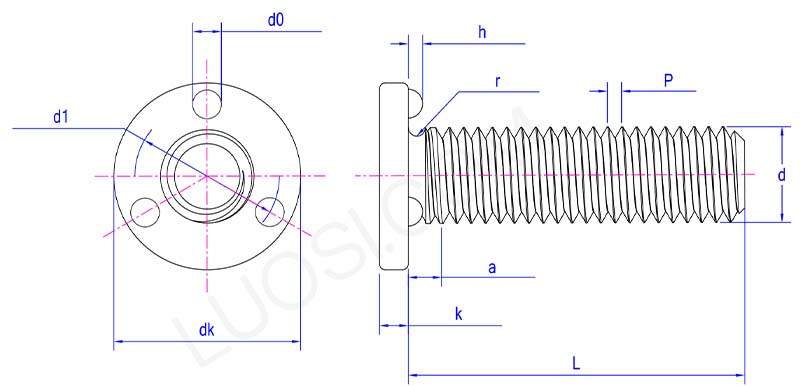

metric screw for resistance projection welding parameter

man	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
et max	1.25	1.75	2	2.5	3.13	3.75	4.38
dk max	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k max	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k min	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 maks	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 min	4.5	6	7.5	9	12	15	18
d0 maks	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 min	0.9	1.2	1.5	1.8	2.4	3	3.6
h max	0.55	0.7	0.85	1	1.3	1.6	1.9
h min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r max	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Produktegenskaber

Den metriske skrue til modstandsprojektionssvejsning er de unikke fremspring på hovedet. Disse fremspring har regelmæssige former og ensartede størrelser. Under svejsning kan de præcist koncentrere strømmen, hvilket sikrer en stabil og pålidelig svejseproces og forbedrer svejsekvaliteten markant. På grund af den koncentrerede kraft på fremspringene har svejseprocessen en relativt lille termisk påvirkning på andre dele af emnet.

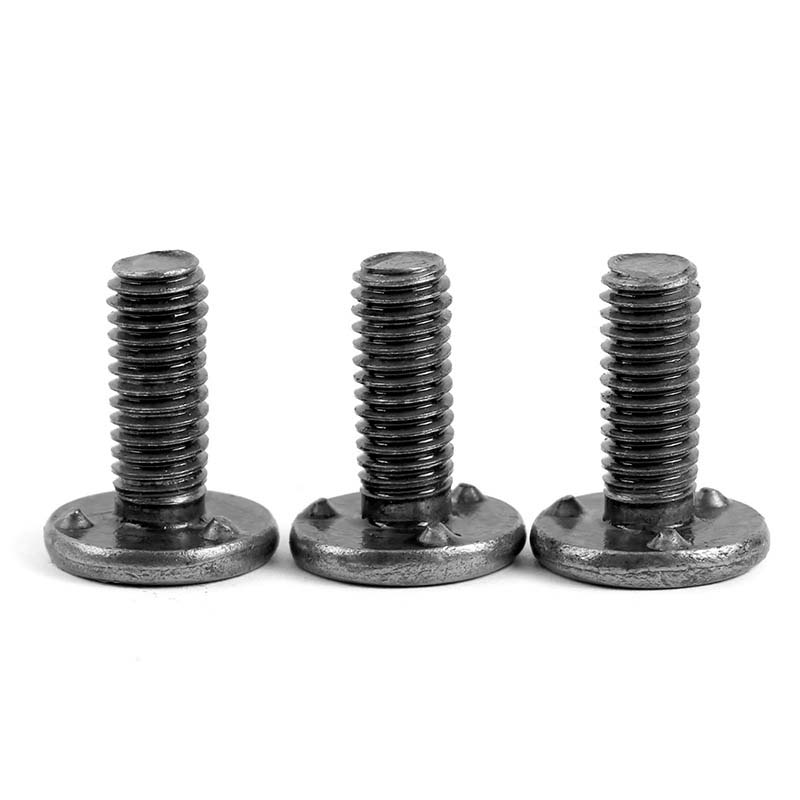

Disse metriske skruer har tre små fremspring nær hovedet. Brug en svejsepistol til at presse dem på metallet. Fremspringene vil straks fokusere varmen, smelte punktet og få skruehovedet til at smelte sammen med overfladen. Dette skaber hurtigt en stærk, planmonteret gevindspids.

Sammenlignet med konventionel svejsning kræver projektionssvejseskruen en speciel svejsepistol, men den er renere/hurtigere end buesvejsestifter. Intet behov for beskyttelsesgas eller keramiske afstandsstykker. Plug-in svejsningen kan præcist styre svejsepunkterne, hvilket sikrer ensartede resultater hver gang.

Metrisk skrue til modstandsprojektionssvejsning kan bruges til vedligeholdelsesdøre til HVAC-rørledninger. Brug dem til modstandspunktsvejsning, som kan opnå permanent låsning. Svejs M4 skruer rundt om åbningen. Fastgør inspektionslågen med en låseskive. Gevindene vil ikke løsne sig, når filteret udskiftes hvert kvartal. Reducer vedligeholdelsesopkald med 90 %.
