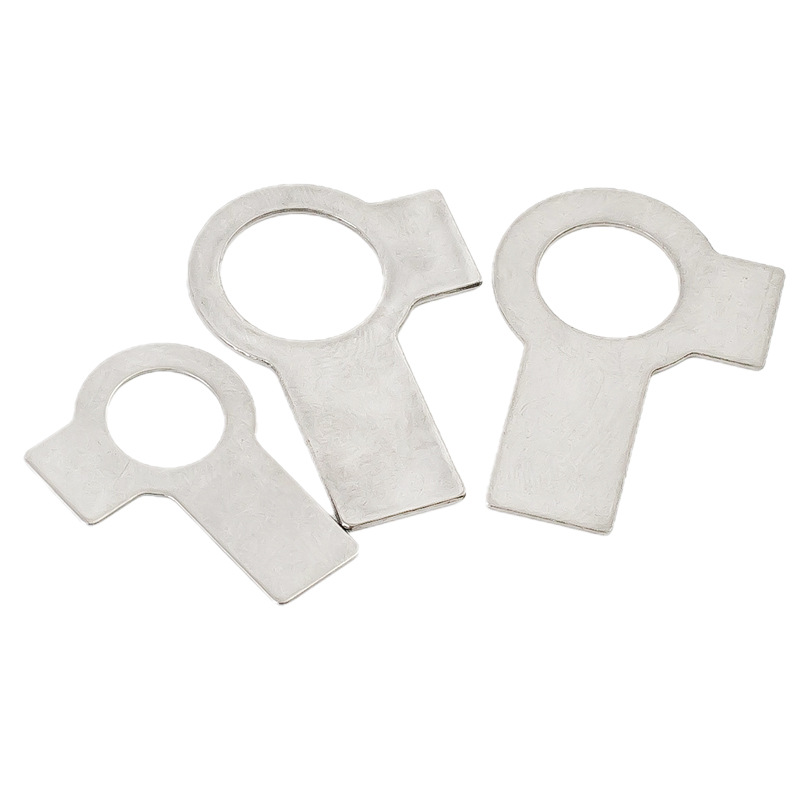

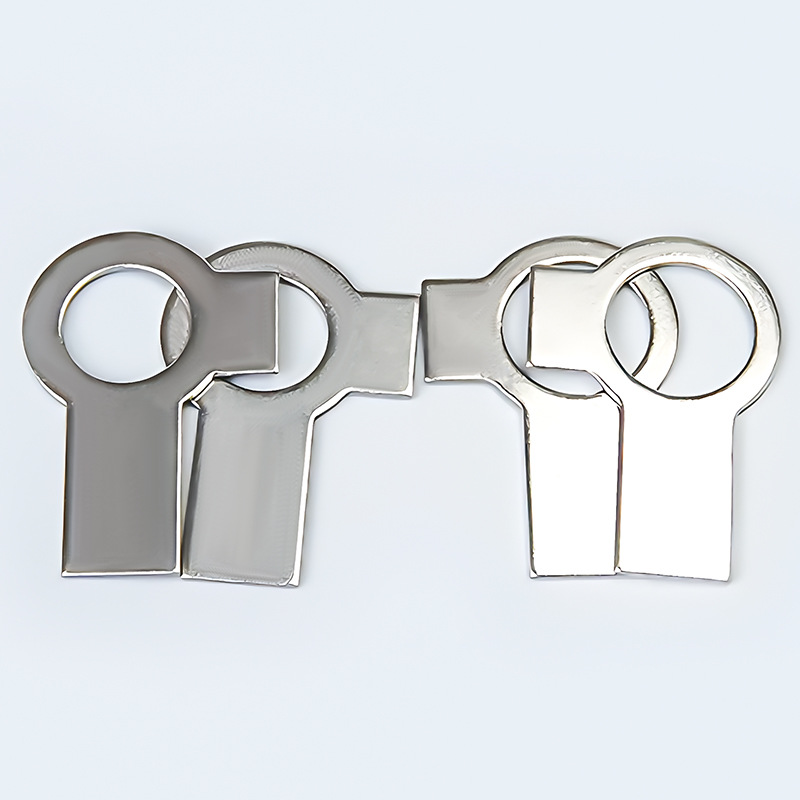

Faneskiver med lang flig og vinger

Faneskiverne med lang flig og vinger produceret af Xiaoguo® fabrikken har ekstrem høj pålidelighed med hensyn til anti-løsende funktion. Selv under konstante vibrations- og stødforhold kan de opretholde en god låsetilstand.

Send forespørgsel

Produkt beskrivelse

Funktionsprincippet for faneskiver med lang flig og vinger er baseret på ren mekanisk låsning, snarere end friktion eller elasticitet. Kernemekanismen er at bøje de to ørestykker og derved fysisk forhindre møtrikken (eller bolthovedet) i at rotere i forhold til emnet.

【1】 Specifikt arbejdebehandle

（1） Normal installation, med forbehold for øreflipper

Placer faneskiverne med lang tap og vinger på bolten, og spænd derefter møtrikken. På dette tidspunkt forbliver begge øreflipper lige og er ikke blevet bøjet.

（2）Bøj de korte ører og lås møtrikkerne

Brug en tang til at bøje de korte ører opad, så de klæber tæt til den ene side af møtrikken. De korte ører skal hvile mod møtrikkens plan for at forhindre den i at rotere.

（3）Bøj de lange ører og fastgør faneskiverne med lang flig og vinger

Bøj de lange ører nedad eller til siden, så de kan gribe fat i kanten af emnet, stikke ind i slidshullerne på emnet eller hvile mod det faste fremspring.

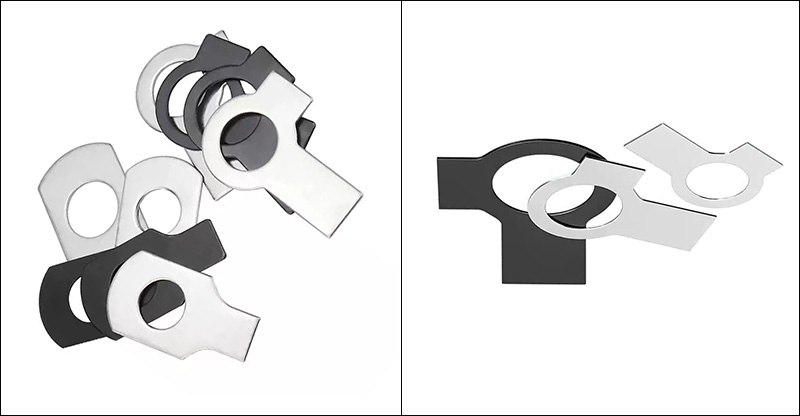

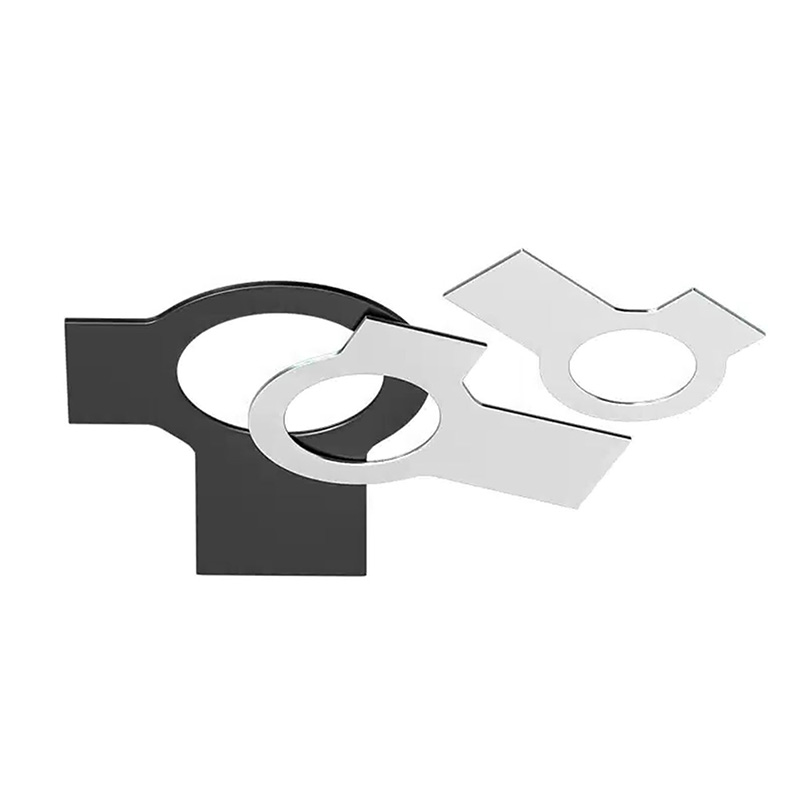

Tab Washers With Long Tab And Wings

【2】 Bestemmelse af endelig effekt

Langt øre fikserede spændeskiven på emnet og sikrede, at spændeskiven ikke kunne rotere.

De korte ører låser møtrikken og skiven sammen, og møtrikken kan heller ikke rotere.

Da der ikke kan forekomme nogen relativ bevægelse mellem skiven og møtrikken, er boltforbindelsen fuldstændig låst.

【3】 Forskellen fra friktionsbaserede anti-løsningsmekanismer

Friktionslås: Den forhindrer rotation ved at skabe modstand. Vibrationer kan overvinde denne modstand og forårsage løsning.

Tab Washers with Long Tab and Wings: By means of direct physical interference, as long as the ear piece is not bent or damaged, the nut will absolutely not rotate. Denne låsemekanisme påvirkes ikke af vibrationer, smøring eller temperaturændringer.

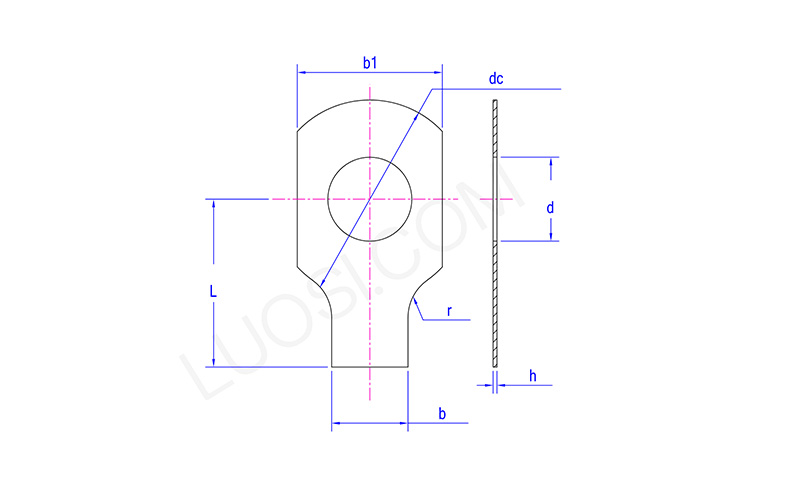

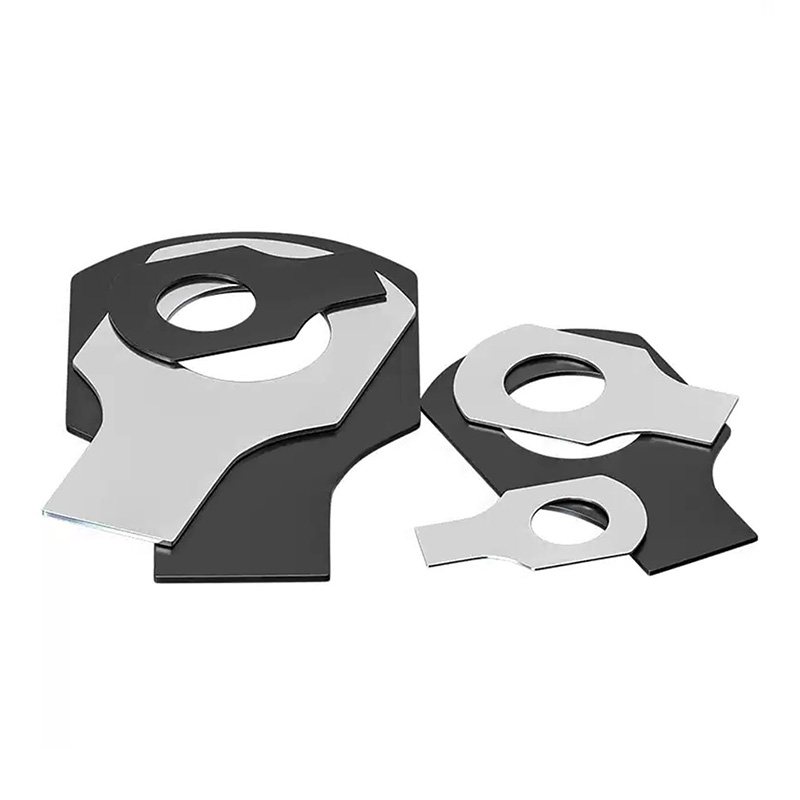

Tab Washers With Long Tab And Wings

man	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
