Faneskiver med lang og kort fane

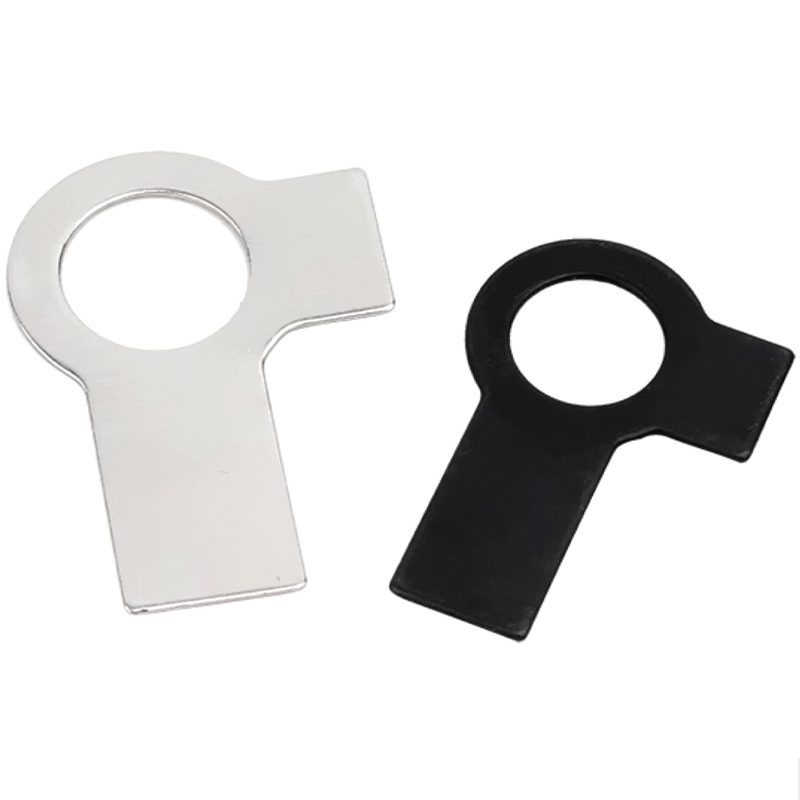

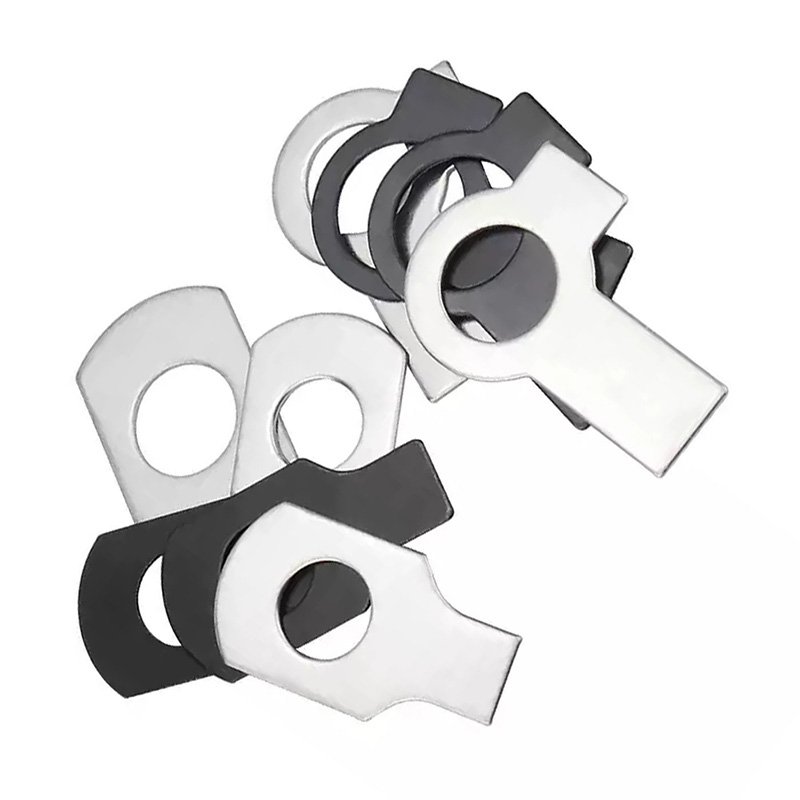

Tab-skiverne med lang og kort flig fremstillet af Xiaoguo®-fabrikken er låst mekanisk i stedet for ved friktion. Den mekaniske låsning forhindrer fundamentalt rotation, og låseeffekten er meget tydelig.

Send forespørgsel

Produkt beskrivelse

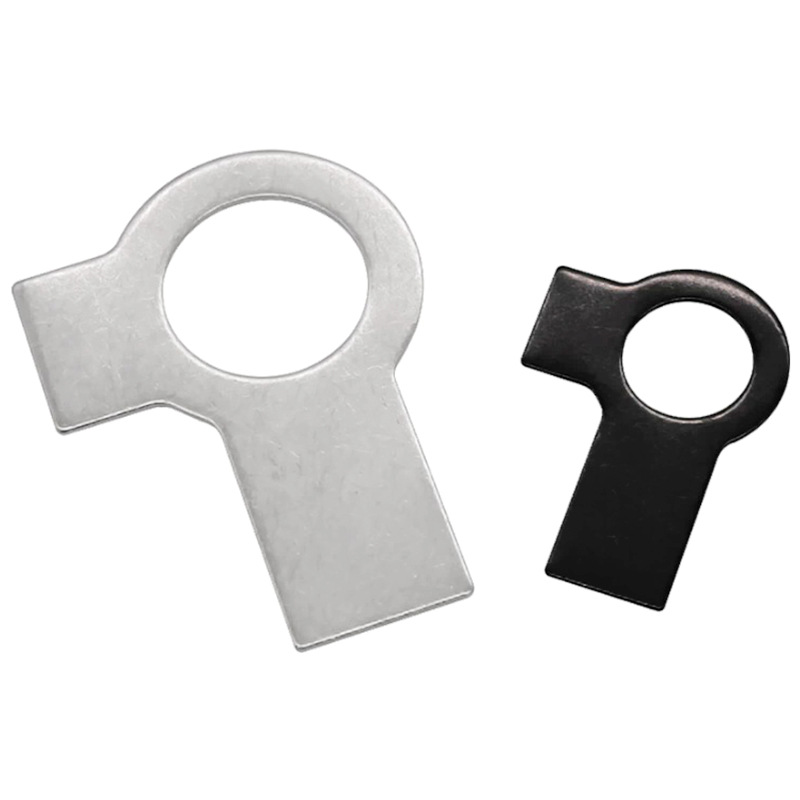

Tab-skiverne med lang og kort flig, som overholder DIN 463 mekanisk låsering, er en enkeltdelt, rent mekanisk låsende anti-løsring. Det er dannet gennem en enkelt trykstøbningsproces med et langt ørestykke og et kort ørestykke, hvor de to ørestykker danner en vinkel på ca. 90°. Den bruges til sekskantede bolte / møtrikker, der opnår anti-løsning gennem bøjningen af det ene lange og ene korte ørestykke, og er velegnet til højvibration, dynamisk belastning og termiske ekspansions- og kontraktionsforhold. Denne struktur kan fuldstændig forhindre den relative rotation af møtrikken eller bolten og opnå pålidelig mekanisk låsning.

< style="text-align:center;"> Tab Washers With Long And Short Tab

Strukturelle funktioner

De strukturelle egenskaber ved faneskiver med lang og kort flig er som følger:

（1） Integreret stempling

Hele Tab-skiverne med lang og kort flig er lavet af en enkelt metalplade gennem koldstemplingsprocessen. Der er ingen svejsning eller yderligere komponenter, hvilket resulterer i en enkel struktur, høj styrke og lave omkostninger.

（2） Design med dobbelt øre (en lang og en kort)

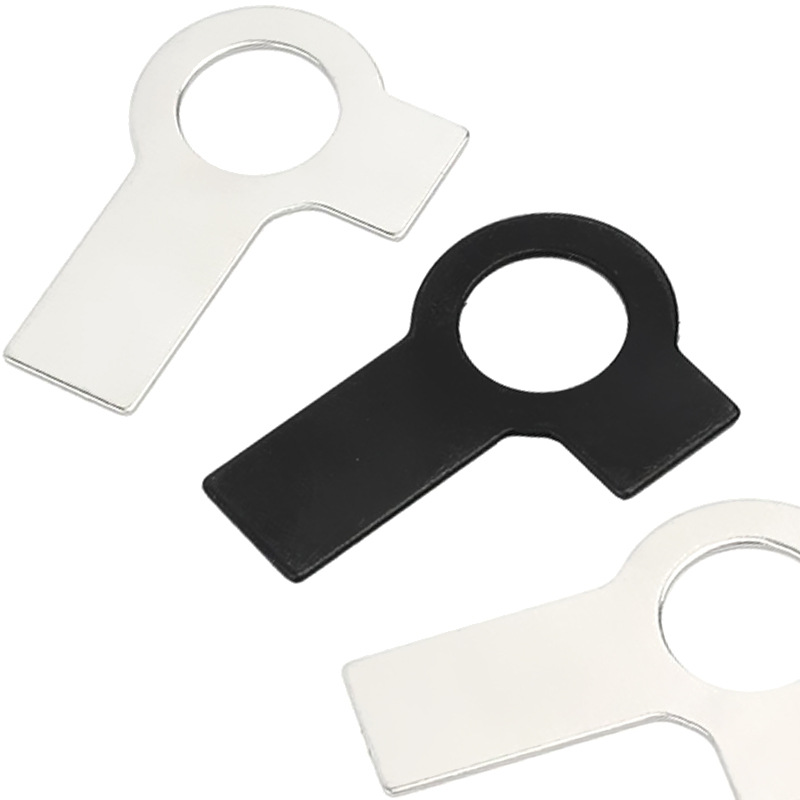

Hoveddelen af faneskiverne med lang og kort flig er cirkulær, og to ørestykker strækker sig udad langs den ydre kant:

Kort fane: Kort i længden

Lang flig: Længere i længden

De to ørestykker danner en vinkel på cirka 90 grader med hinanden.

（3）Der er en spændingsfrigørelsesstruktur ved roden af ørestykket.

Ved forbindelsespunktet mellem ørestykket og den cirkulære krop er afrundede hjørner eller let breddesammentrækning designet til at reducere stresskoncentrationen under bøjning og forhindre ørestykket i at knække.

（4） Cylindrisk krop

Tykkelsen af kroppen er ensartet. Der er ingen tænder eller skrå overflader på kroppen, og overfladen er normalt glat.

< style="text-align:center;"> Tab Washers With Long And Short Tab

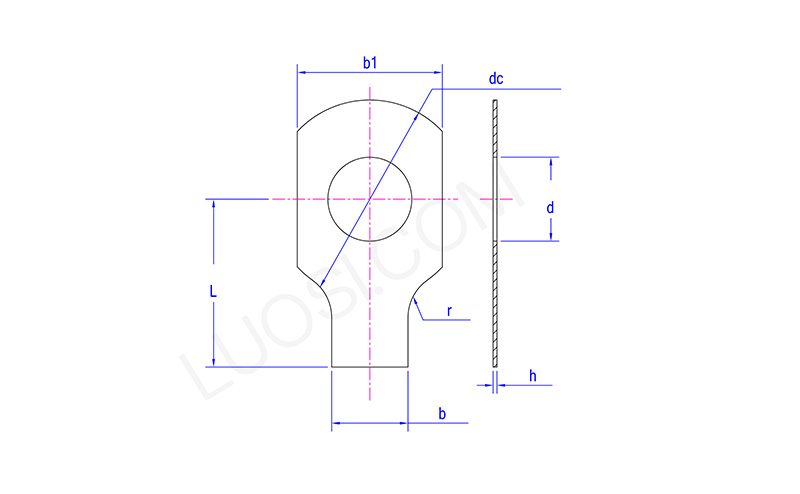

man	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
