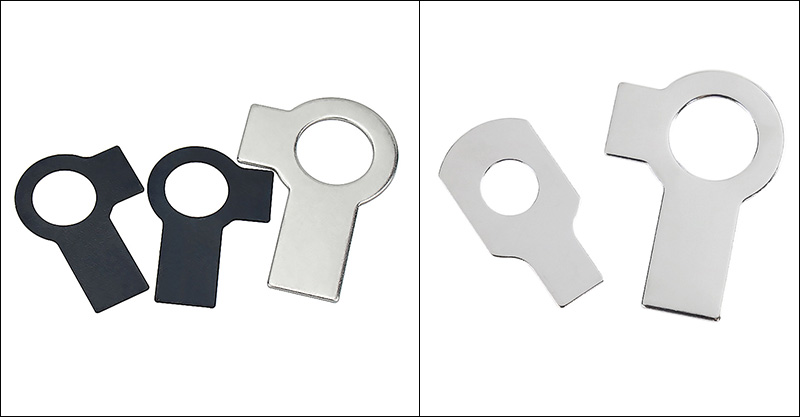

Sorte stålfligskiver med lang flig og vinge

De sorte stålfligskiver med lang flig og vinge produceret af Xiaoguo®-fabrikken har en enkel struktur, som er nem at betjene og bruge. Under installationen er det kun nødvendigt med en almindelig skruenøgle, og der kræves ikke yderligere værktøj.

Send forespørgsel

Produkt beskrivelse

Installationen af de sorte stålfaneskiver med lang flig og vinge involverer fire enkle trin. Følg venligst følgende rækkefølge for betjening for at sikre en sikker låseeffekt.

【1】 Værktøj

Skruenøgle (bruges til at stramme møtrikker eller bolte)

Tang med spids næse eller flad tang (bruges til at bøje ørestykkerne)

(Valgfrit) Hammer + stjerneskruetrækker (til tykkere skiver)

Black Steel Tab Washers With Long Tab and Wing

【2】 Installationstrin

（1） Monter vaskemaskinen

Før bolten gennem hullet i arbejdsemnet. Sæt de sorte stålfligskiver med lang flig og vinge på bolten, hold både den lange flig og den korte flig vendende udad. Sørg for, at skiven ligger fladt mod overfladen. Skru møtrikken på med hånden, spænd den ikke helt endnu.

（2） Spænd møtrikken

Brug en skruenøgle til at fastgøre møtrikken, indtil den når det nødvendige drejningsmoment.

（3）Bøj den korte tap

Tag fat i den korte flig med en tang og fold den opad. Bøj den stramt mod den ene flade side af møtrikken.

（4）Bøj den lange flig

Brug en tang til at bøje den lange flig ned eller til siden. Fold den ind i rillen på delen, eller bøj den fast mod delens kant.

Black Steel Tab Washers With Long Tab and Wing

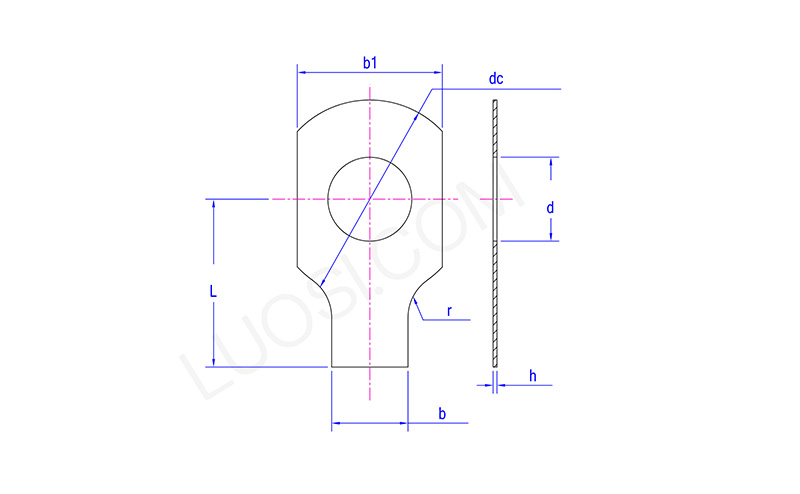

man	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】 Installationsinspektion

De korte ører er tæt knyttet til møtrikkens plan, hvilket forhindrer møtrikken i at rotere.

De lange ører sidder godt fast, og de sorte stålfligskiver med lang flig og vinge kan ikke rotere i forhold til emnet.

Begge ørestykker har ingen revner og ingen overdreven bøjning eller beskadigelse.

【4】 Bemærkninger til opmærksomhed

（1）Engangsbrug: Efter installation er ørestykkerne permanent bøjet. Ved afmontering skal de rettes ud ved at hamre eller skæres. De sorte stålfligskiver med lang flig og vinge kan ikke genbruges.

（2）Bøj ikke for meget: Gentagen bøjning eller for store bøjningsvinkler kan få ørestykkets rod til at knække og miste dens låsefunktion.

（3）Få det ikke forkert: De korte ører skal altid pege opad, og de lange ører skal pege nedad.
