Metrisk type u 12 piont flangeskrue

Metrisk type U 12 Piont -flangeskruer er perfekte til præcise og sikre installationer. Xiaoguo® -fabrikken kan imødekomme dine behov. Vi producerer i overensstemmelse med implementeringsstandarden for ASME/ANSI B18.2.5M-2009. Bestil nu og få de pålidelige skruer, du har brug for.

Send forespørgsel

Produkt beskrivelse

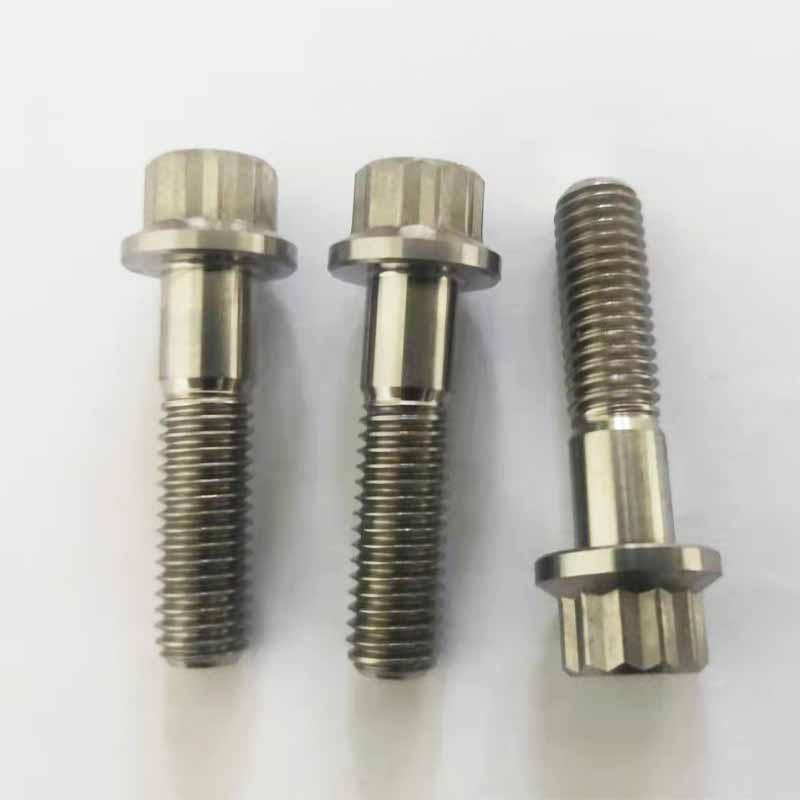

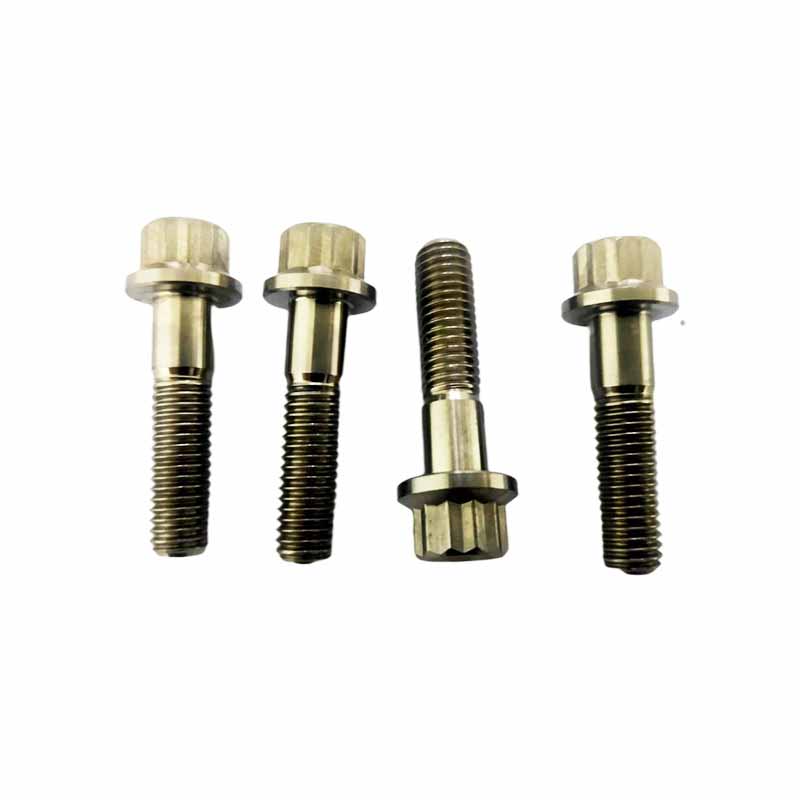

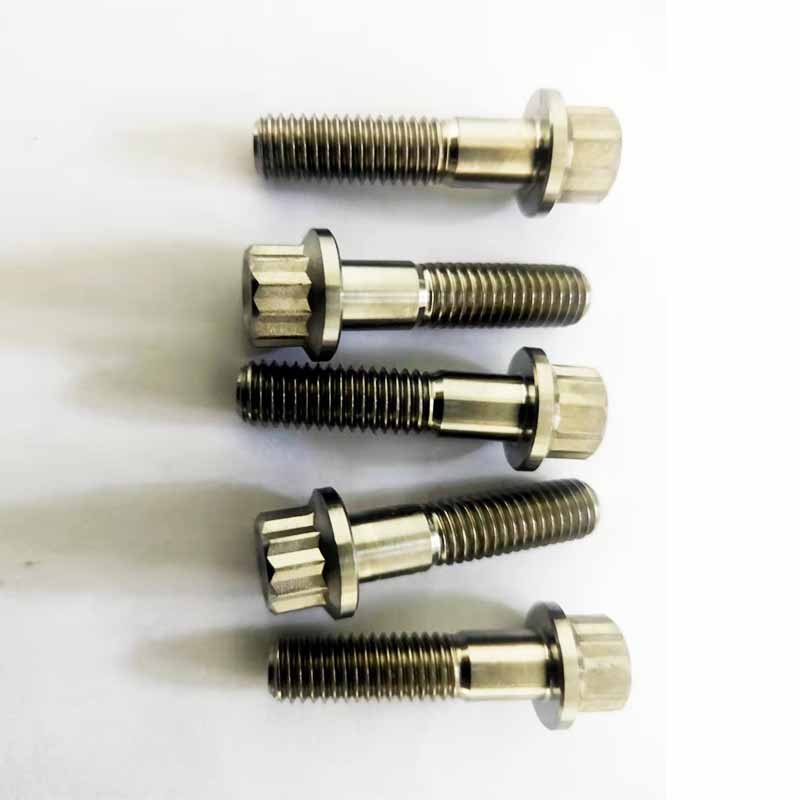

Den metriske type U 12 Piont Flange Screw har 12 hjørner i spidsen. Når det strammes, har det et større kontaktområde og kan anvende et større drejningsmoment. Der er en U-formet flangeplade under skruen, som kan øge kontaktområdet med den tilsluttede del og sprede trykket.

Metric Type U 12 Piont Flange Screw

Funktioner og parametre

Metrisk type U 12-punkts skruer er resistente over for saltspray-korrosion. Det bundskårne design bruges ofte i rustfrit stål, hvilket kan reducere spaltekorrosion. Flangeforseglingsoverflader, de er ideelle valg til skibsrækværk eller kystinfrastruktur. De kan forhindre løsning. Den serrerede flange bundoverflade har en meshingoverflade, som er velegnet til industrielle vibratorer eller generatorbeslag, der ikke kræver låsevaskere.

Den metriske type U 12 Piont -flangeskruer bruges til at fastgøre turbinens udstødningsmanifold. Manifold lækage reducerer turbineeffektiviteten. De kan modstå en termisk cyklus på 900 ° C. Den U-formede rille kan forhindre flangen i at fordrive, når den strammes. Når nikkel-anti-sticking-agenten påføres, brænder kobberpastaen af. Udskift det hver 50.000 miles drevet; Termisk træthed kan få udstødningsrøret til at sprænge.

De metriske type U 12-punkts skruer bruges til at fastgøre gearkassedækslerne af vindmøller. Turbinvibration kan få traditionelle skruer til at trække sig tilbage. De kan låse dækpladen i mere end 20 år. Den nederste skårne del kan spille en rolle i stødabsorption. Når du bruger en 12-punkts momentmultiplikator i en højde, kan utilstrækkelig stramning få støv til at komme ind og skade gearene.

Den metriske type U 12 Piont -flangeskrue har en ekstremt stærk fastgørelseskraft. Det 12-vinkeldesign gør det muligt for det at modstå større drejningsmoment, når den strammes. Derudover øger den U-formede flange friktion, hvilket gør det vanskeligt at løsne, selv i et vibrerende miljø. De er meget pålidelige og kan holde forbindelsesdelene stabile hele tiden.

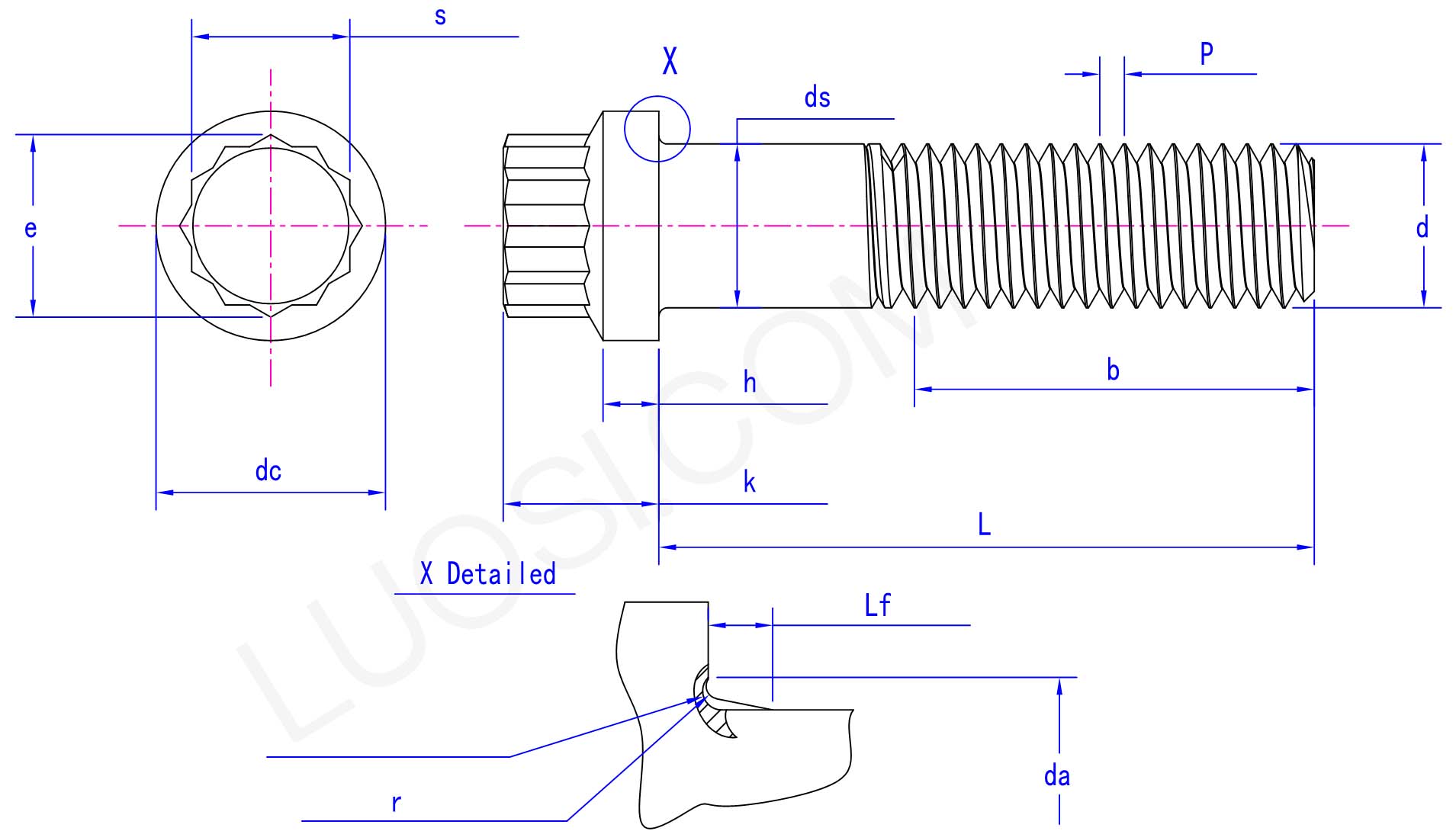

Produktparametre

Man	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
DS Max	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s max	5	6	8	10	12	14	16	20	24	30	36
S min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
DC Max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
h min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
K max	5	6	8	10	12	14	16	20	24	30	36
k min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
Ja Max	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
LF Max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r max	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
R min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
