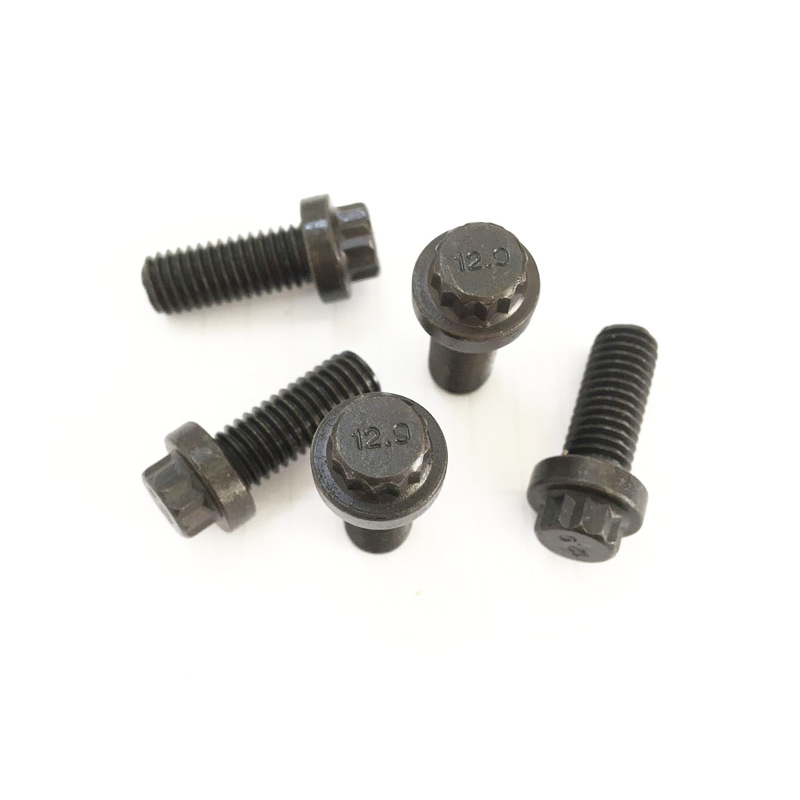

Færgebolte 12 point

For at undgå den lange leveringstid på M20 og derover bolte med stor diameter, er Xiaoguo® Ferry Bolts 12 point udstyret med almindelige lagerbeholdninger af M22, M24, M27 og M30. Den længste længde når op til 200 mm. Hvis kunderne har akut brug for dem, kan vi levere inden for 48 timer, hvilket reducerer ventetiden.

Send forespørgsel

Produkt beskrivelse

Korrekt brug

For at forlænge levetiden af færgeboltene med 12 punkter, kan korrekt brug effektivt forhindre nogle tab af produkterne. Læs venligst følgende indhold og brug produkterne i overensstemmelse med normerne.

（1）Forberedelse af gevindhuller

Rengør gevindene: Før montering fjernes oliepletter, jernspåner, gammel trådlim, rust osv. fra gevindhullerne.

Hjørneafrunding af åbningen: Sørg for, at flangeoverfladen på Ferry Bolts 12 punkter kan være perfekt på linje med emneplanet, og undgå eventuelle mellemrum.

Gevindhulsdybde: For ståldele skal indgrebsdybden være mindst 1 gange gevinddiameteren; for bløde materialer som støbejern og aluminiumslegeringer bør den være mindst 1,5 til 2 gange diameteren.

（2）Brug de korrekte værktøjer

Det er nødvendigt at bruge en 12-punkts fatning eller en 12-punkts stjernenøgle. Det er strengt forbudt at bruge sekskantede fatninger eller gaffelnøgler.

Sørg for, at fatningens størrelse passer præcist til dimensionen af den modsatte kant af bolthovedet (anvend f.eks. en 12 mm 12-punkts fatning til M10).

（3）Brug en momentnøgle til at stramme trin for trin

Spænd i henhold til den anbefalede standardværdi for drejningsmoment (se referencemomentet for tørgevind på 12,9 kvalitet):

Specifikation	Anbefalet drejningsmoment (N·m)	Specifikation	Anbefalet drejningsmoment (N·m)
M6	12-15	5/16"	20-25
M8	28-32	3/8"	40-45
M10	55-65	7/16"	60-70
M12	95-110	1/2"	100-120
M14	150-170	9/16"	140-160
M16	230-260	5/8"	190-220

（4）Brug skiver (hvis nødvendigt)

Ferry Bolts 12 points kommer med en flangeoverflade og kræver normalt ikke en skive. Men hvis installationsfladen ikke er flad, kan en flad stålskive tilføjes for at sikre, at flangeoverfladen er i fuld kontakt. (Tykkelsen af skiven må ikke overstige 1 mm.)

（5） Anti-bidebehandling (lavet af rustfrit stål)

Det rustfri stålmateriale er tilbøjeligt til at gnave, når det spændes ved høj hastighed eller med højt drejningsmoment. Før montering skal der påføres et anti-vedhæftningsmiddel på gevindene.

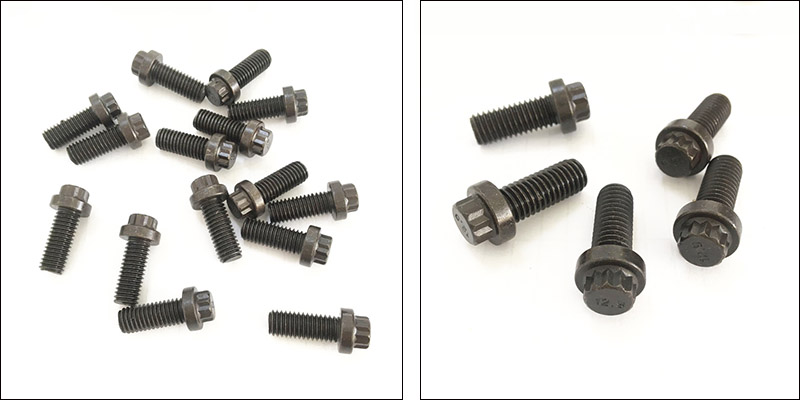

Ferry Bolts 12 Points

Særlige krav til materialeopbevaring

For det specielle materiale Ferry Bolts 12 point, har vi også opsummeret følgende information, i håb om at være til hjælp for dig.

（1） Rustfrit stål: Må ikke blandes med kulstofstålprodukter. Opbevaringsområdet skal holdes rent og fri for jernspåner.

（2）Titaniumlegering: Undgå kontakt med klor, fluor og andre halogener; må ikke komme i direkte kontakt med rustfrit stål for at forhindre elektrokemisk korrosion.

（3） Aluminiumslegering: Undgå kontakt med stærke syrer og stærke alkalier; overfladeanodiserede produkter skal beskyttes mod ridser.

（4）Messing: Undgå kontakt med ammoniakgas (som er tilbøjelig til at forårsage spændingskorrosionsrevner).

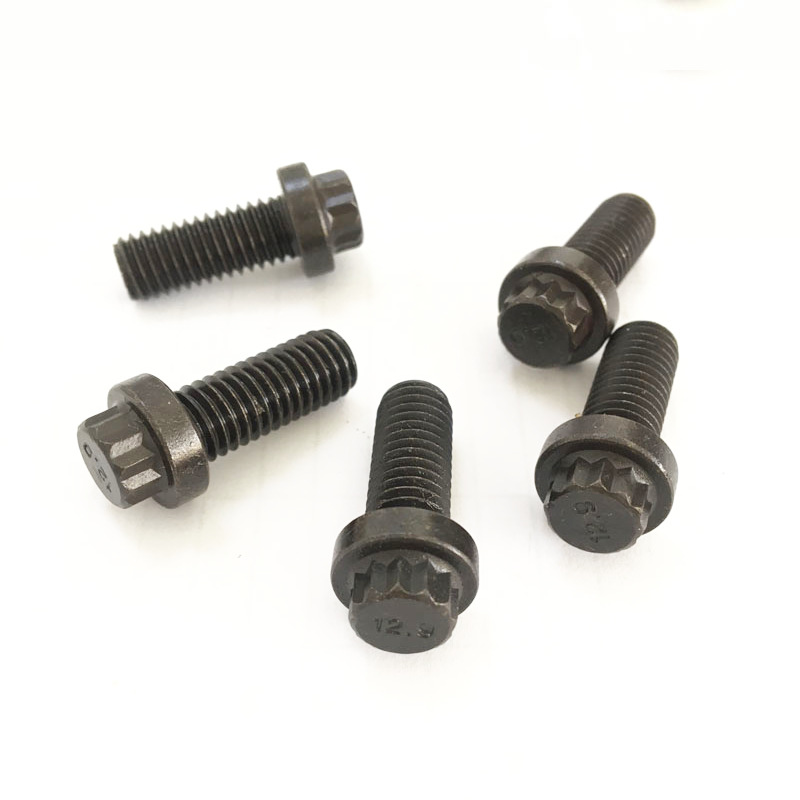

Ferry Bolts 12 Points

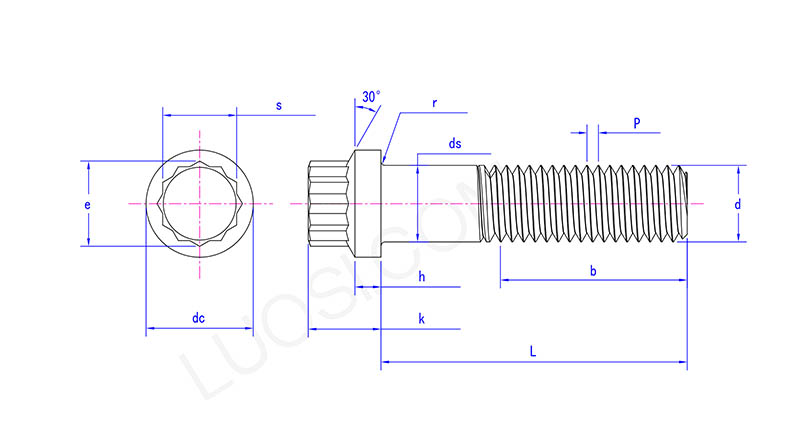

man	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75
