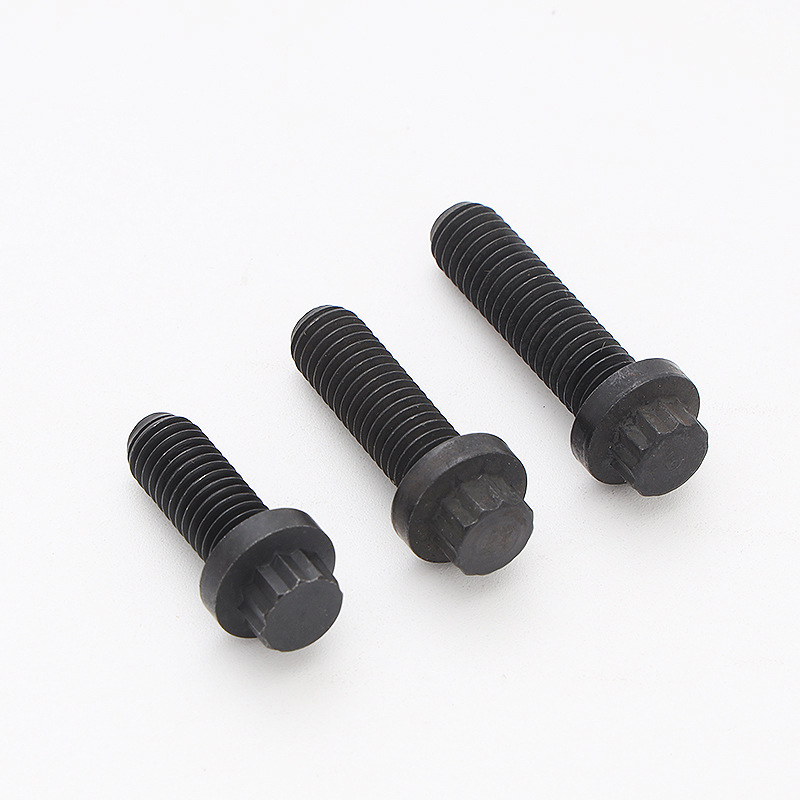

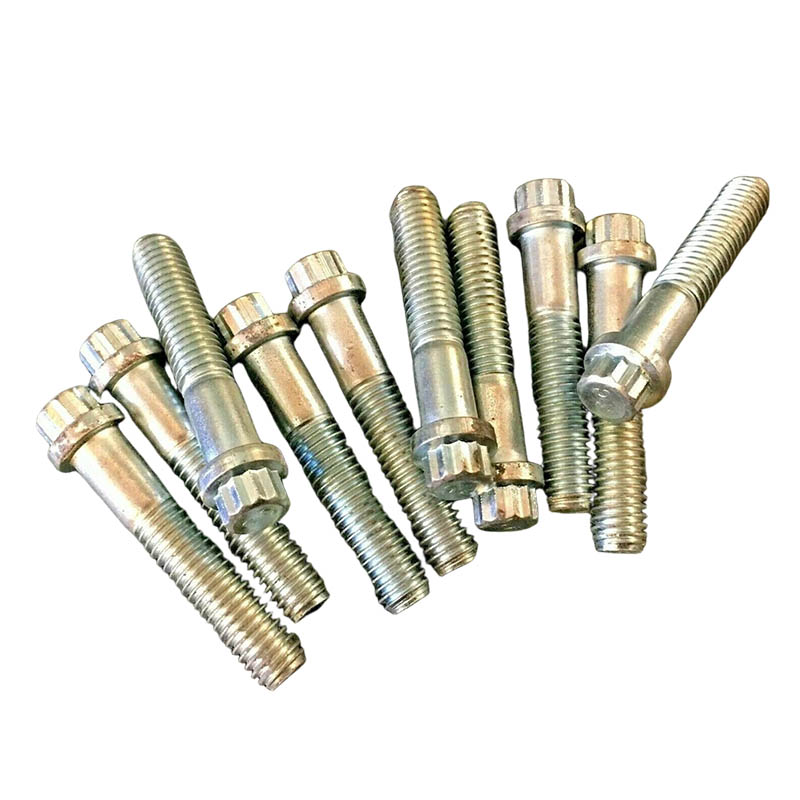

12 Spline flangeskrue

Den 12 spline flangeskrue fra Xiaoguo® har et 12-punkts hoveddesign, der passer perfekt til ringnøglen. Selv i et begrænset rum kan det stadig betjenes. Sammenlignet med det sekskantede hoved er betjeningspladsen reduceret med 50 %. Kom og forhør dig om prøveprisen for at opleve den hurtige installation.

Send forespørgsel

Produkt beskrivelse

Introduktion til materialer

Materialevalget til 12 spline flangeskruer er meget forskelligartet, hovedsageligt faldende i fire kategorier: kulstofstål, legeret stål, rustfrit stål og speciallegeringer. Valget af materiale afhænger af dine specifikke krav til styrke, korrosionsbestandighed, arbejdstemperatur og omkostninger.

（1） Kulstofstål

Kulstofstål er den mest udbredte og omkostningseffektive mulighed. Gennem forskellige varmebehandlingsprocesser (quenching + temperering) kan forskellige styrkegrader fra 4,8 til 12,9 opnås for at opfylde forskellige belastningskrav. Den er velegnet til generel industri, bilkonstruktioner, byggeri og generelle maskiner.

（2） Legeret stål

Ved at tilføje elementer som krom, molybdæn og nikkel til kulstofstål og derefter gennemgå en præcis varmebehandling, kan stålets mekaniske egenskaber forbedres væsentligt. Styrken er ekstrem høj, og den har fremragende trætheds- og slagfasthedsegenskaber. Den 12 spline flangeskrue af legeret stål er meget udbredt i bilophængssystemer, motorinteriør, vindmølletårnbolte og tunge entreprenørmaskiner.

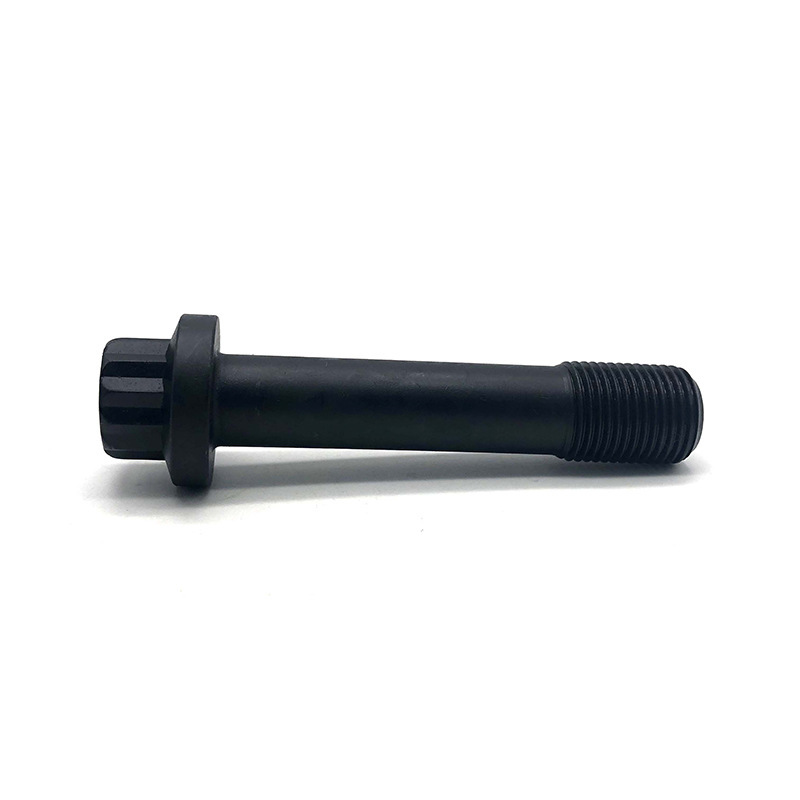

12 Spline Flange Screw

（3） Rustfrit stål

Kernefordelen ved rustfrit stål ligger i dets iboende korrosionsbestandighed. Blandt dem er 304 (A2) den mest almindelige type og er velegnet til fødevareforarbejdning og generelle udendørs miljøer; mens 316 (A4) er blevet specielt designet ved at tilføje molybdæn, hvilket gør 12 spline flangeskruen særligt velegnet til miljøer med høj saltsprøjtning og stærkt korrosive miljøer, såsom i havet, kystområder eller kemiske anlæg osv.

（4）Speciallegering

De specielle legeringsmaterialer omfatter Chrome-Moly, Ti, højtemperaturbestandige legeringer, aluminiumslegeringer, messing osv. De er designet til at opfylde kundernes specifikke ydeevnekrav, såsom højtemperaturmodstand, letvægt, ledningsevne og ikke-magnetisme. Hovedsageligt til specielle industrielle områder såsom rumfart, racing, medicin, petrokemi og elektrisk.

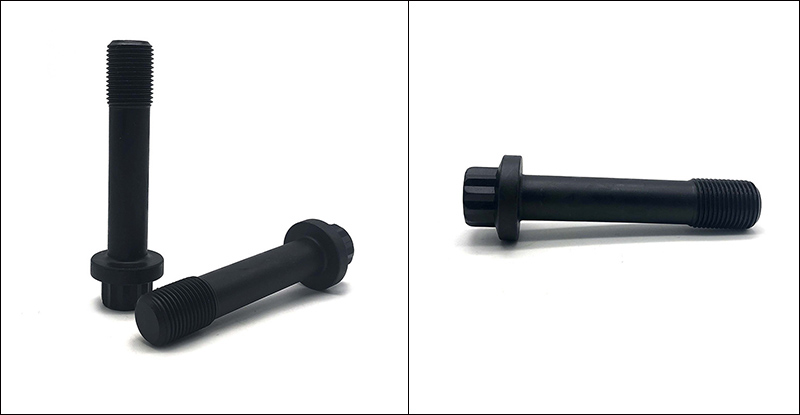

12 Spline Flange Screw

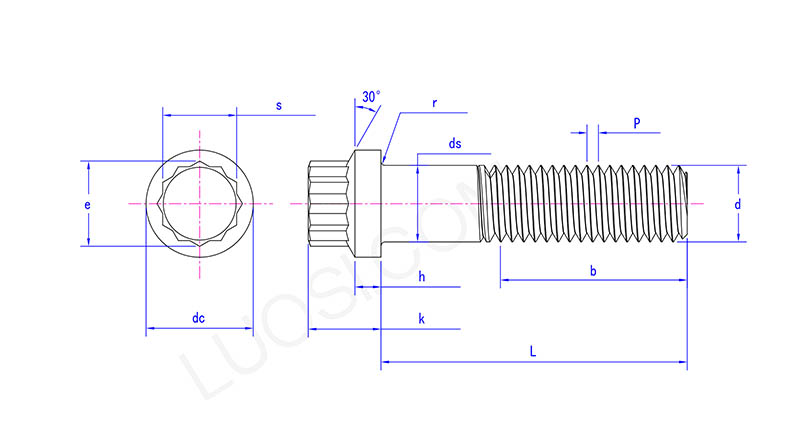

man	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Ydelsesgrad og trækstyrke

Ydelsesgraden er kerneindikatoren, der bestemmer styrken af den 12 spline flangeskrue. De almindelige præstationsgrader og deres tilsvarende trækstyrker er som følger:

(1).

（2）10,9 klasse: Den mindste trækstyrke er ca. 1.000 MPa (ca. 145.000 psi), velegnet til scenarier, der kræver højstyrkeforbindelser.

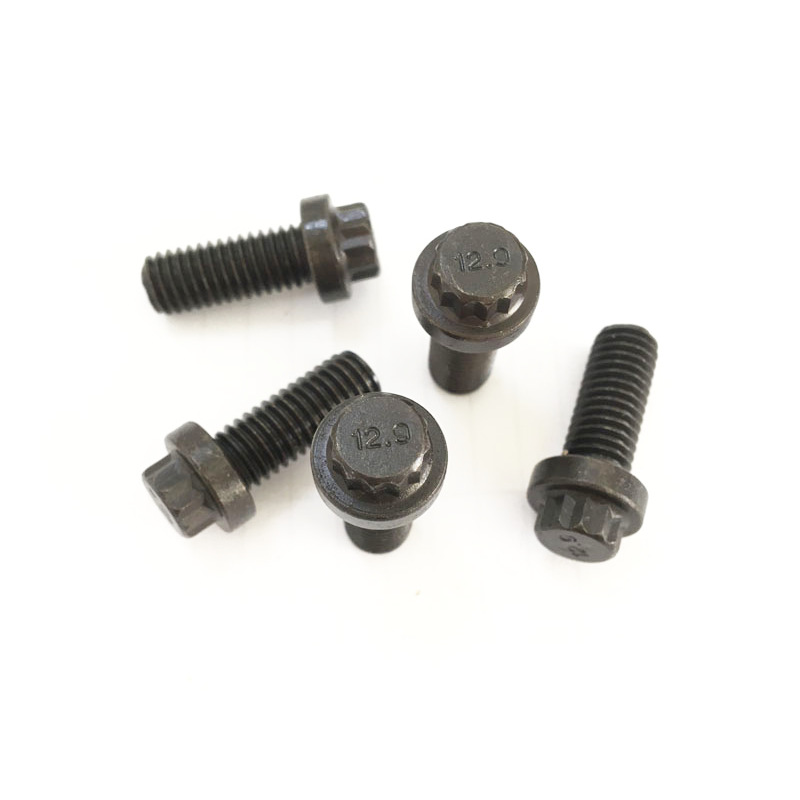

（3）12.9 klasse: Den mindste trækstyrke er cirka 1.220 MPa (ca. 177.000 psi), hvilket er et af de højeste styrkeniveauer blandt legeret stål.

（4） Mandarin Grade 5: Trækstyrken er cirka 120.000 psi, hvilket svarer til den metriske 8,8 klasse.

（5）American Standard Grade 8: Trækstyrken er cirka 150.000 psi, hvilket svarer til den metriske 10,9-grad.
