Metriske sekskantmøtrikker til modstandsprojektionssvejsning

Metriske sekskantmøtrikker til modstandsprojektionssvejsning er dimensioneret i metriske enheder og er specielt designet til modstandspunktsvejsning. Under svejseprocessen vil de små fremspring smelte og binde sig til metallet. Leverandørerne af Xiaoguo® kan levere gratis prøver.

Model:BS 7670-1-4-1993

Send forespørgsel

Produkt beskrivelse

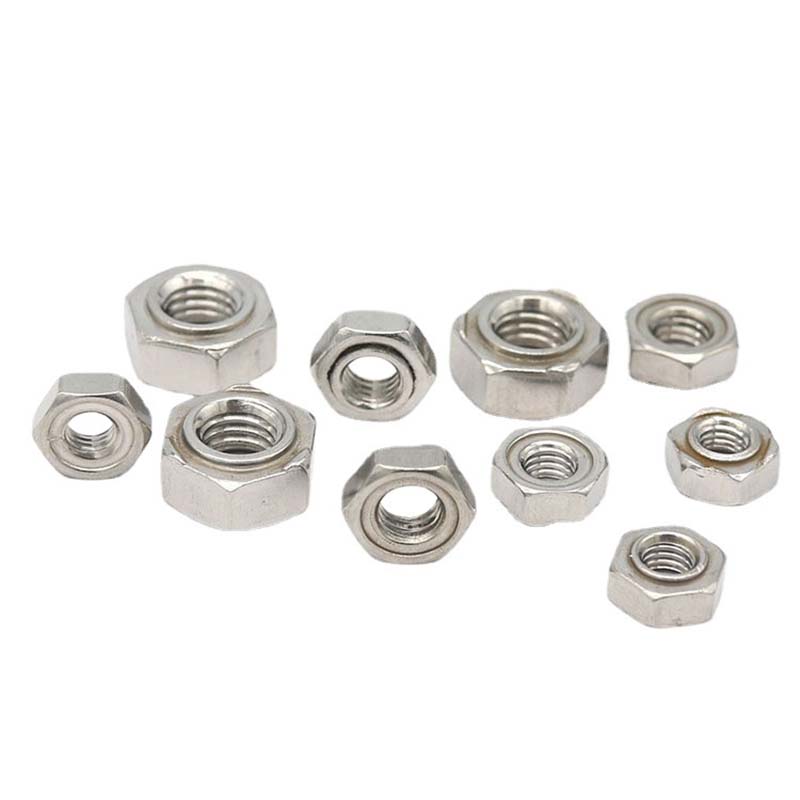

Metriske sekskantmøtrikker til modstandsprojektionssvejsning har en sekskantet form, hvilket gør det praktisk at bruge en skruenøgle til tilspænding. På den ene side af møtrikken er der flere fremspringende små loddepunkter, mens der på den anden side er standard metriske gevindhuller.

Produktdetaljer

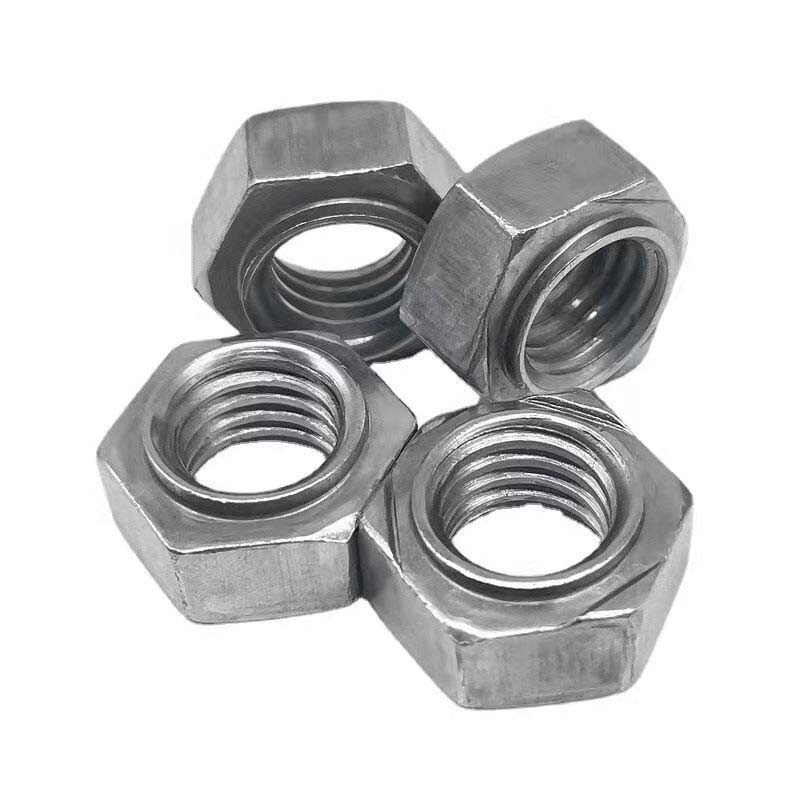

De metriske modstandsprojektionssvejsemøtrikker har små fremspring i bunden. Når svejseelektroderne trykkes ned, strømmer strømmen gennem disse fremspring og smelter øjeblikkeligt fremspringene og smelter møtrikken sammen med den underliggende metalplade. Denne proces er hurtig og automatiseret og er særdeles velegnet til store produktionslinjer i bilindustrien eller husholdningsapparater.

Metriske sekskantmøtrikker til modstandsprojektionssvejsning i størrelser som M6, M8 og M10. Pitch (for eksempel 1,0 eller 1,25) skal passe til dine bolte. Størrelsen på sekskantmøtrikken (for eksempel en sekskantmøtrik til M6 er 10 millimeter) bestemmer den nødvendige skruenøgle til det efterfølgende trin.

man	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 maks	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 min	4.395	5.895	6.87	7.87	10.34	12.34	14.64
e min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h max	0.55	0.65	0.7	0.75	0.9	1.15	1.4
h min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 max	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 min	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s max	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H max	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

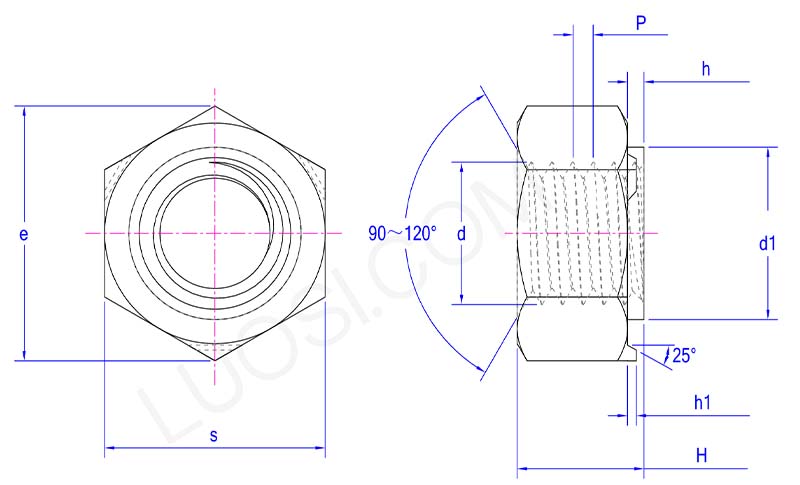

parameter of Metric hex nuts for resistance projection welding

Ved modstandsprojektionssvejsning skal overfladen holdes ren, når der bruges metriske sekskantmøtrikker. Olie eller rust kan beskadige svejsningen. Sørg for, at elektroderne er justeret og i god stand. Beskadigede elektroder kan føre til dårlig svejsning. Vær opmærksom på "spatter" (gnist, der flyver), som normalt indikerer en indstillingsfejl, og svejsningen er muligvis ikke sikker.

Produktegenskaber

Metriske sekskantmøtrikker til modstandsprojektionssvejsning giver større drejningsmoment, når bolte strammes eller løsnes, hvilket sikrer jævn, nem betjening uden at glide. De sikrer også pænt afstemte svejsepunkter og jævn varmefordeling under svejsning. De klæber tæt til de svejste komponenter, hvilket skaber en sikker forbindelse.

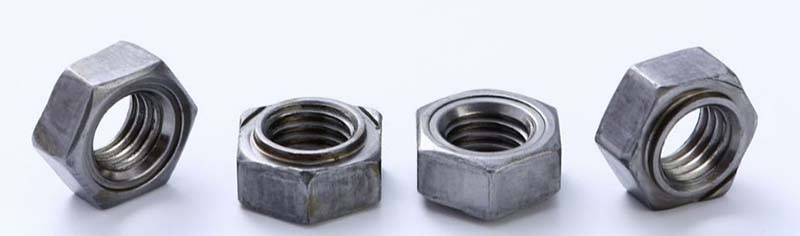

Metric hex nuts for resistance projection welding
