T-stil svejsemøtrikker med type 2A

Xiaoguo® er en fastgørelsesproducent med en række forskellige fastgørelsesprodukter at vælge imellem og en professionel produktionsfabrik. T Style svejsemøtrikker med type 2A overholder 2A-specifikationen og er velegnede til svejsning på metaloverflader. De er anvendelige til forskellige applikationer såsom maskiner, stålrammer eller bilkomponenter.

Model:JIS B1196-3.2-2001

Send forespørgsel

Produkt beskrivelse

Toppen af T Style svejsemøtrikkerne med type 2A er en flad flangeskive, og under den er en cylindrisk del med gevind. De kan uden problemer bruges i almindelige miljøer. Hvis arbejdsmiljøet er fugtigt eller ætsende, anbefales det at bruge rustfri stålmaterialer.

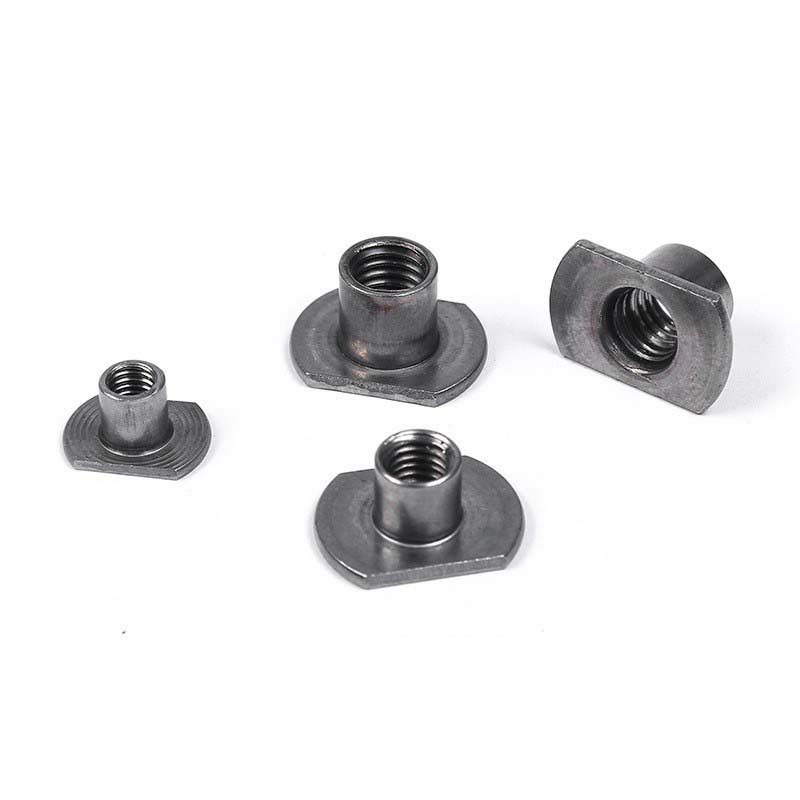

T Style weld nuts with type 2A

Produktfordele

T Style svejsemøtrikker med type 2A er normalt lavet af kulstofstål og er typisk galvaniserede. Fremspringene er præcist udformet, og deres højde og form påvirker direkte svejsekvaliteten. Hvis de bøjes under håndtering, vil svejsekvaliteten blive påvirket. Vores fabrik sikrer, at disse fremspring er ensartede og tilstrækkeligt robuste til at rumme fodringssystemet.

Efter brug af T-svejsemøtrikker af type 2A, inspiceres visuelt svejsepunkterne. Du bør kunne se en solid svejsekerne ved fremspringspunktet. Det skal se ud til at være smeltet ind i grundmaterialet. Hvis formen på fremspringspunktet stadig er tydelig, eller det ser ud som forkullet eller udhulet, skal svejseindstillingerne (strøm, tid, tryk) justeres for at opnå en sikker binding.

En af de største fordele ved 2A T-stil svejsemøtrik er deres ensartede svejseydelse. Den hævede del styrer ophobningen af varme og smeltepositionen, hvilket sikrer en pålidelig svejsekerne hver gang. Sammenlignet med manuelle periferiske svejsninger (såsom type 1A), reducerer dette sandsynligheden for utilstrækkelig svejsestyrke eller manglende svejsninger. Dette er afgørende for kvalitetskontrol i et automatiseret miljø.

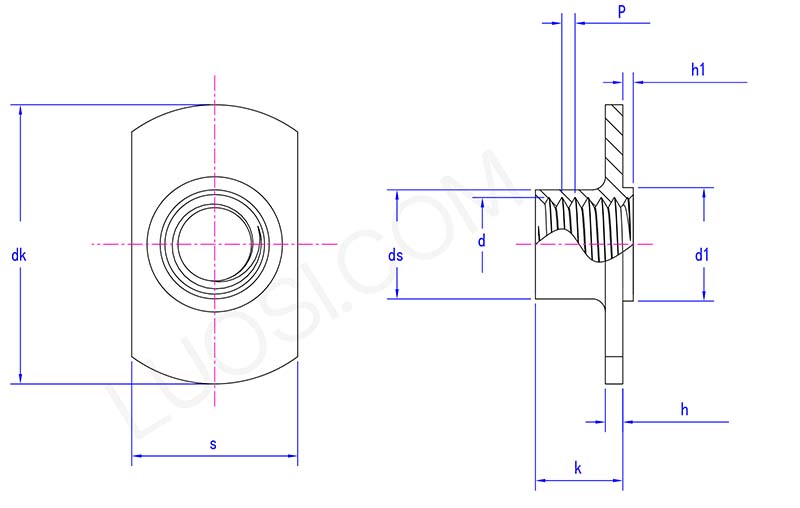

T Style weld nuts with type 2A parameter

man	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
dk max	23.7	24.7	27	29	33.2	37.2
dk min	22.3	23.3	25	27	30.8	34.8
s max	12.25	12.5	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d1 maks	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h1 max	0.8	0.8	0.8	0.8	1.2	1.2
h1 min	0.6	0.6	0.6	0.6	1	1

Produkt installation

Placer T Style svejsemøtrikkerne med type 2A på metalpladen, der skal svejses. Brug en punktsvejsemaskine til at svejse de udragende punkter på flangen. Møtrikkerne vil derefter blive fastgjort på metalpladen, hvilket gør dem særligt velegnede til masseproduktionsscenarier. Dens T-formede struktur er meget robust og kan modstå betydelige spændinger. Det vil ikke let falde af fra den svejste del.
