T-stil svejsemøtrikker med type 1A

T-stil svejsemøtrikker med type 1A er specielt designet til svejsning af metaller og overholder 1A-specifikationen, hvilket sikrer en tæt pasform. Velegnet til metalrammer, understøtninger eller mekanisk udstyr, det T-formede design hjælper med at spare plads. Xiaoguo® fabrikken har en stor mængde varer på lager. Vi kan også tilpasse og levere produkter, der opfylder specifikke behov.

Model:JIS B1196-3.1-2001

Send forespørgsel

Produkt beskrivelse

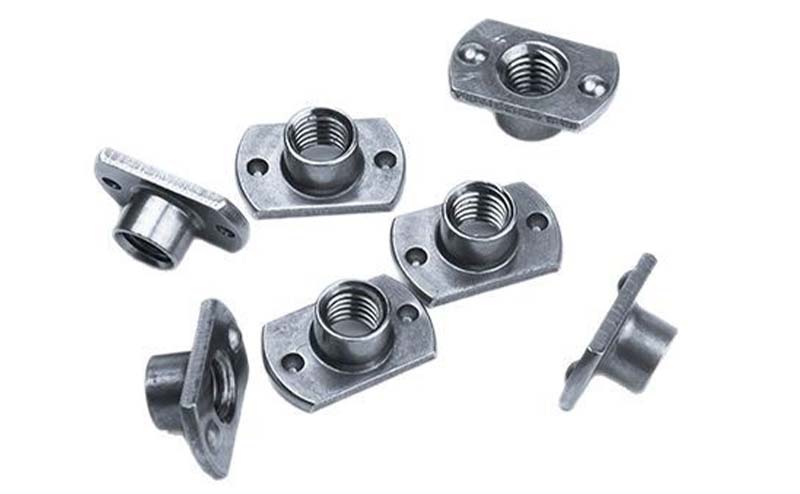

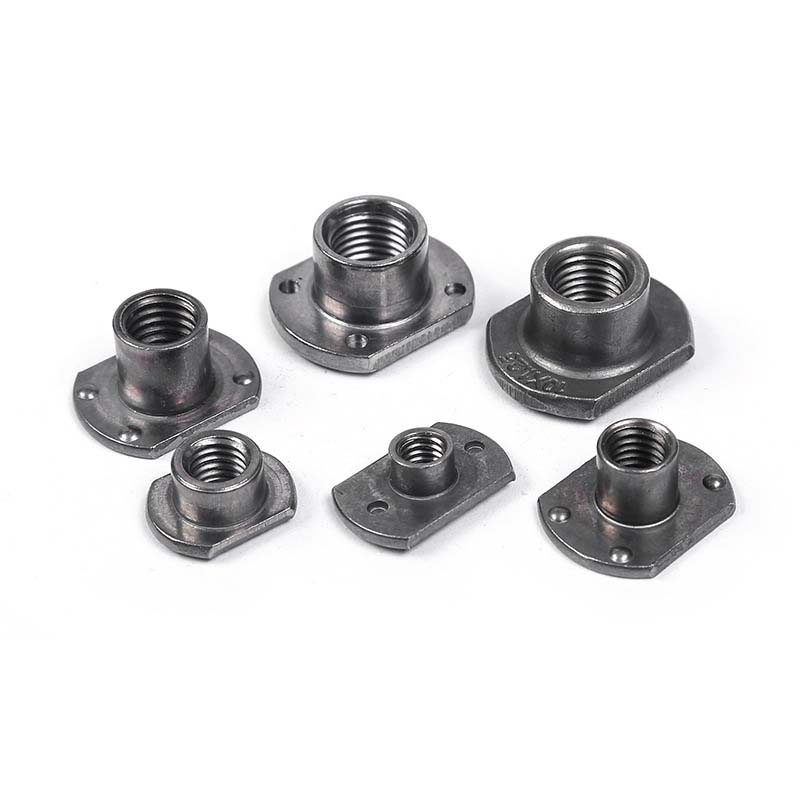

T-svejsemøtrikkerne med type 1A har en form, der ligner bogstavet "T", med den gevindskårne cylindriske del i bunden. Der er flere små fremspring på flangen, som er specielt designet til svejsning. Specifikationerne for fælles gevind spænder fra M4 til M12.

Produktparametre

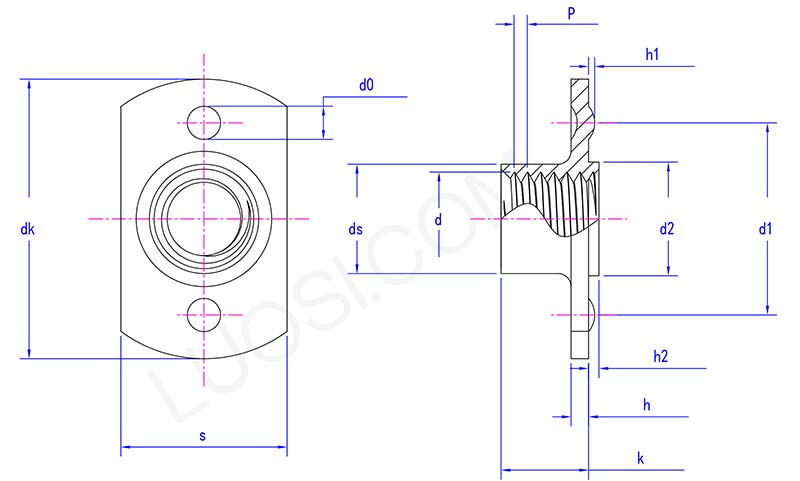

T style weld nuts with type 1A parameter

man	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
dk max	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d2 maks	6.9	6.9	8.9	10.9	12.9	14.9
d2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 max	0.8	0.8	0.8	0.8	1.2	1.2
h2 min	0.6	0.6	0.6	0.6	1	1
d0 maks	3.25	3.25	3.25	3.25	4.05	4.05
d0 min	2.75	2.75	2.75	2.75	3.55	3.55
h1 max	0.6	0.6	0.6	0.6	0.7	0.7
h1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 maks	15.2	15.2	17.25	17.25	22.3	24.3
d1 min	14.8	14.8	16.75	16.75	21.7	23.7

Produktegenskaber og installation

T-svejsemøtrikkerne med type 1A har en karakteristisk T-formet struktur. Flangen kan øge kontaktområdet med metalpladen, fordele trykket og gøre svejsningen mere sikker. Størrelsen og højden af svejsefremspringene på flangen er de samme, og opvarmningen er ensartet under svejseprocessen. Dens trådnøjagtighed er høj. Når bolten er skruet i, føles den meget glat uden at sætte sig fast eller løsne sig.

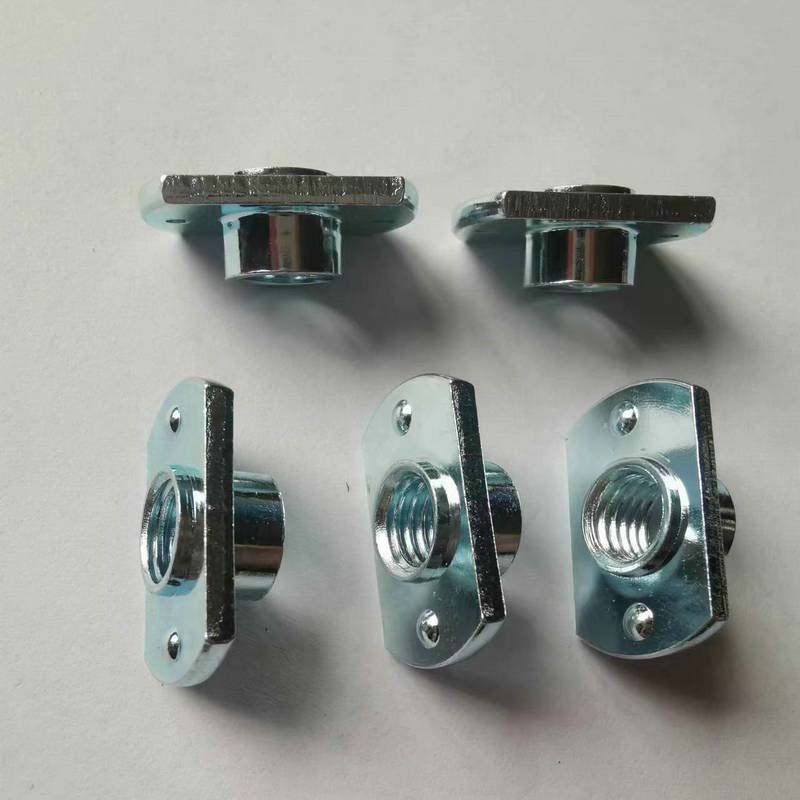

T style weld nuts with type 1A

1A T-type svejsemøtrikker er navngivet efter deres form: den sekskantede møtrik er monteret excentrisk på den rektangulære bundplade (flange). 1A-typen angiver, at den er designet til buesvejsning (MIG eller TIG) rundt om kanten af flangen. Designet i 'T'-form giver dig mulighed for at placere gevindhullerne på det ønskede sted, selv nær kanten, hvor en centermøtrik ikke kan installeres, og det kan nemt opnås.

Installation af T-type svejsemøtrikker af type 1A betyder at udføre svejsning langs periferien af den rektangulære flange. 1A type møtrikbasis er flad og har ingen huller eller fremspring. Du kan bruge MIG eller TIG til at skabe kontinuerlige svejsevulster langs flangekanten. God overordnet sammensmeltning er afgørende, da dette er den eneste måde at fiksere flangen på. Rengør venligst metallet grundigt på forhånd.

1A T type svejsemøtrikker er dyrere end almindeligefirkantede nødder. Du skal betale for behandlingsformen af flangen og yderligere materialer. Det tager også længere tid at svejse korrekt rundt om flangen. Især når gevindpositionen skal forskydes, skal du bruge dem; ellers kan standardmøtrikker være billigere.
