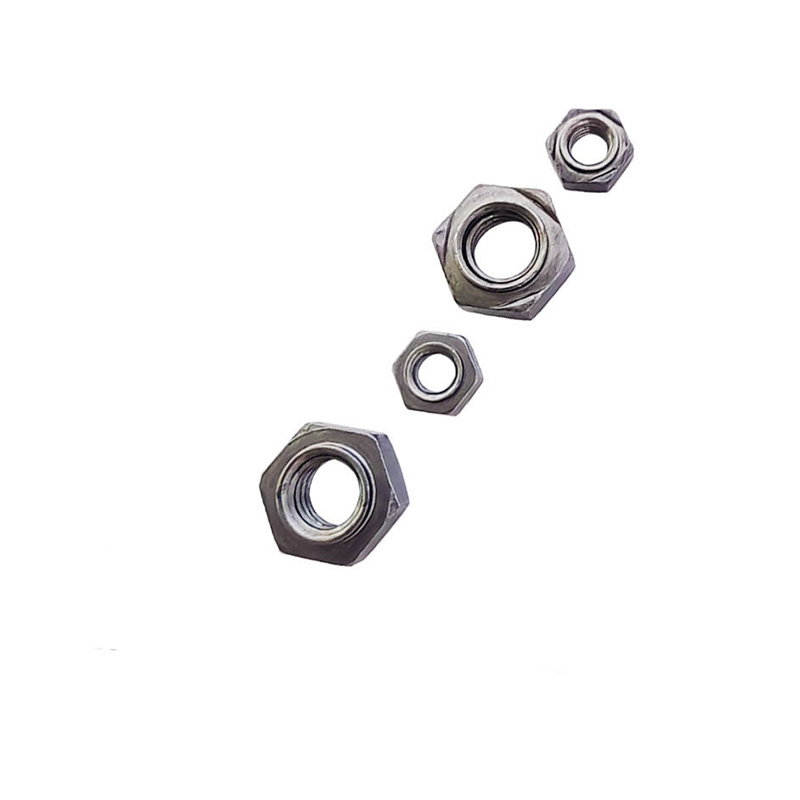

Sekskantsvejsningsmøtrikker

Køb straks Xiaoguo® sekskantsvejsemøtrikker. Disse møtrikker har tre jævnt fordelte svejsefremspring i bunden. Strømmen er koncentreret, svejsekernen er stabil, og møtrikkerne vil aldrig løsne sig efter svejsning. Dette forhindrer effektivt problemet med møtrikafvigelse under svejseprocessen.

Model:JIS B1196-1.1-1982

Send forespørgsel

Produkt beskrivelse

Hex Weld Nuts er en type specialiseret befæstelse, der overholder DIN 929 standarden. De har en sekskantet form og tre svejsefremspring i bunden (nogle med positioneringsstifter). De er permanent fastgjort til metalplader gennem modstandspunktsvejsning og giver et indvendigt gevindhul med høj styrke til efterfølgende boltforbindelser. Deres nøglefunktion er, at de aldrig løsner sig efter svejsning. Hex Weld Nuts er meget udbredt i industrier som biler, metalplader og forme. De bruges også på steder, hvor almindelige møtrikker ikke kan bruges, eller hvor der kræves en fast og permanent gevindforbindelse, der tjener som et fast indvendigt gevindforbindelsespunkt.

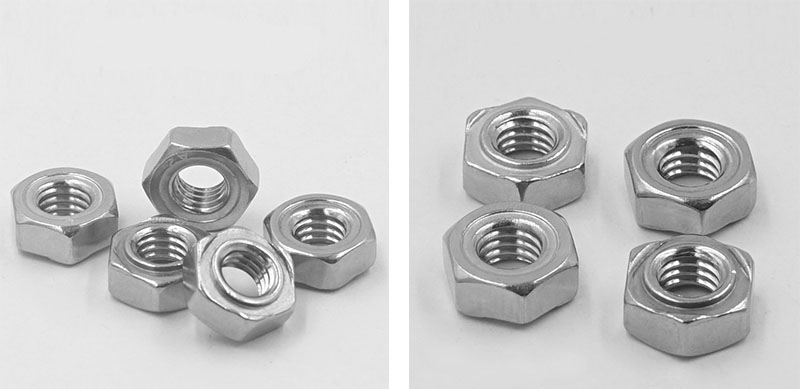

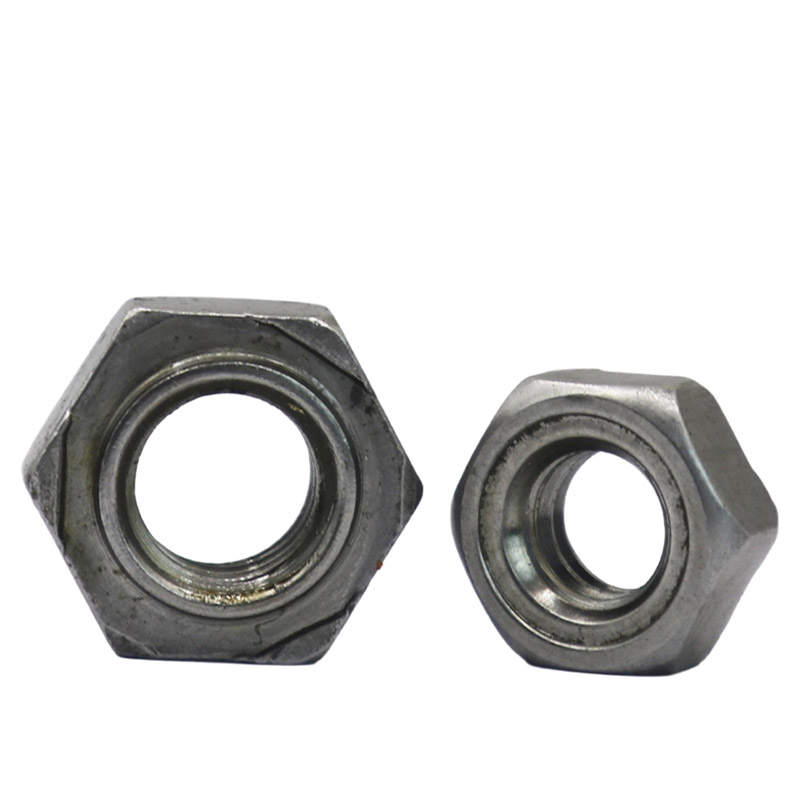

Hex Weld Nuts

Strukturelle egenskaber

Det strukturelle design af Hex Weld Nut er centreret omkring tre nøglemål: svejsepålidelighed, positioneringsnøjagtighed og nem montering.

【1】 Sekskantet form

（1） Form: Regelmæssig sekskant. Målene på modstående sider er i overensstemmelse med DIN 929 standarden. Den kan spændes med en almindelig åben skruenøgle eller en topnøgle, uden brug af specialværktøj.

（2） Modsat sidebredde: Forskellige specifikationer har forskellige dimensioner. For eksempel er M6 11 mm, M8 er 14 mm, og M10 er 17 mm. Sørg for tilstrækkeligt kontaktareal til skruenøglen.

(3) Samlet højde: Normalt 0,8 til 1,0 gange gevindets nominelle diameter. Sørg for gevindindgrebslængden og sørg for forbindelsesstyrke.

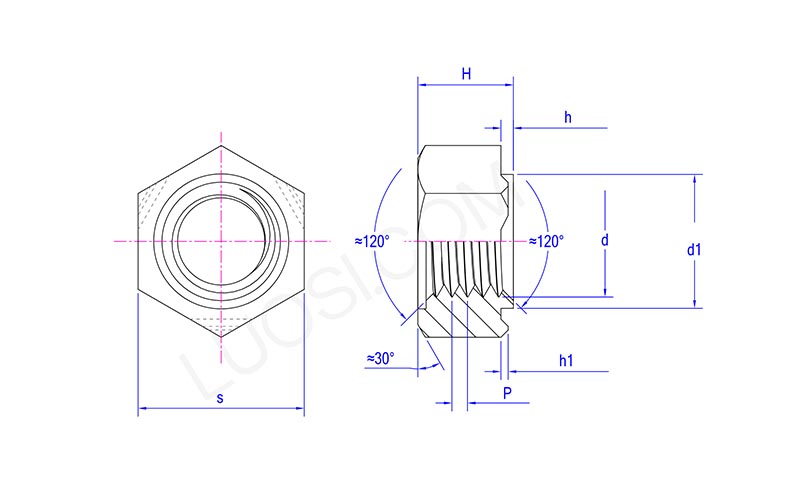

Hex Weld Nuts

man	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maks	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【2】 Bundsvejsefremspring

（1）Mængde: 3 stykker (ensartet fordelt ved 120°). Tre punkter bestemmer et plan og sikrer, at sekskantsvejsemøtrikken er sikkert i kontakt med basismaterialet. Selvom overfladen af emnet er lidt ujævn, kan pålidelig svejsning stadig garanteres.

（2）Placering: Ved kanten af bundfladen for at forbedre svejsestabiliteten.

（3） Form: Kugleformet eller konisk toppet, med en glat top. Under modstandssvejsning koncentreres strømmen, og den prioriterer smeltning for at danne en kerne.

（4） Højde: 0,5 - 1,0 mm (specifikke værdier afhænger af specifikationen og pladetykkelsen). Sørg for en tæt kontakt med basismaterialet og sørg for tilstrækkeligt smeltevolumen.

【3】 Positioneringsstyrestift (pilot, valgfri struktur)

（1） Styrestiftdiameter: Mindre end det forborede hul i emnet (f.eks. M8 for φ9,6 mm eller φ11,6 mm)

（2） Styrepindhøjde: 1,5 ~ 2,5 mm (valgt i henhold til tykkelsen af brættet)

【4】 Indvendig gevind

（1） Gevindspecifikationer: Metrisk groft gevind M3 til M16 (fint gevind tilgængeligt), Imperial UNC 1/4″ til 5/16″

（2） Gevindnøjagtighed: 6H (metrisk), 2B (imperial)

（3） Gevindlængde: Sørg for tilstrækkelig gevindindgrebslængde

（4）Gevindretning: Indgangsenden kan have affasning
