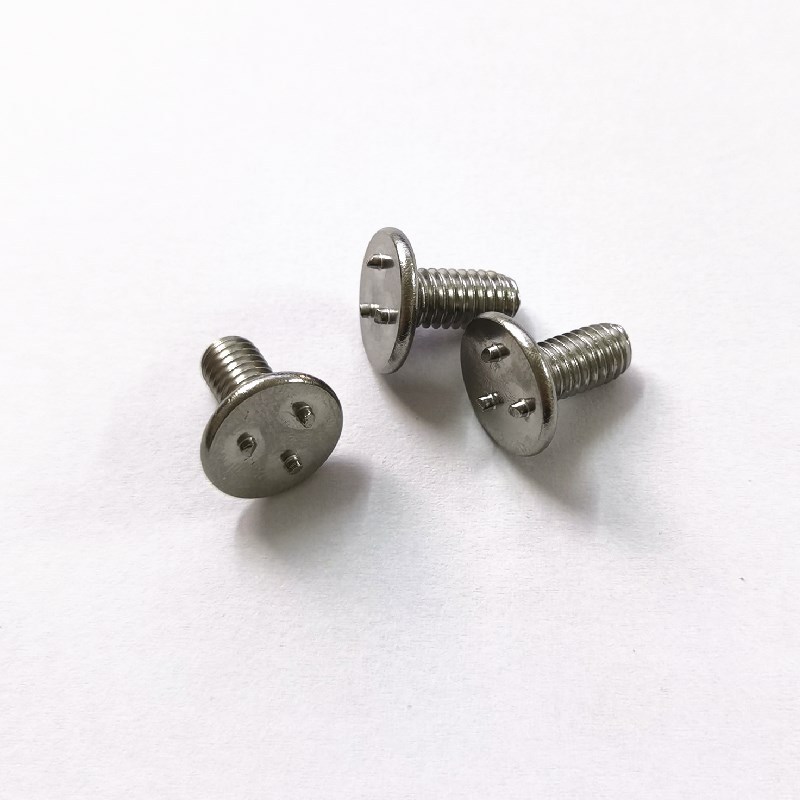

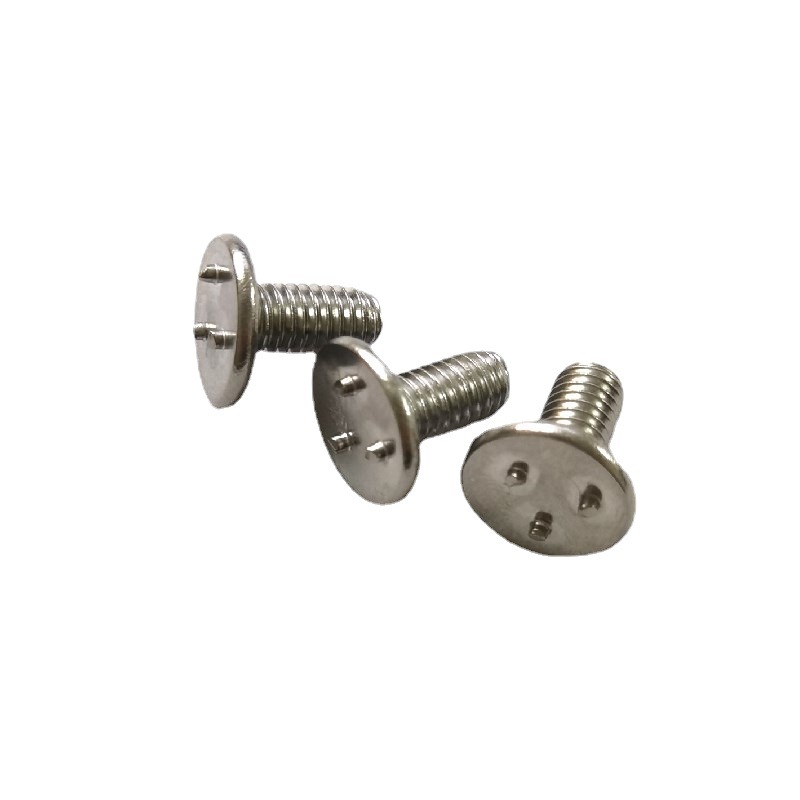

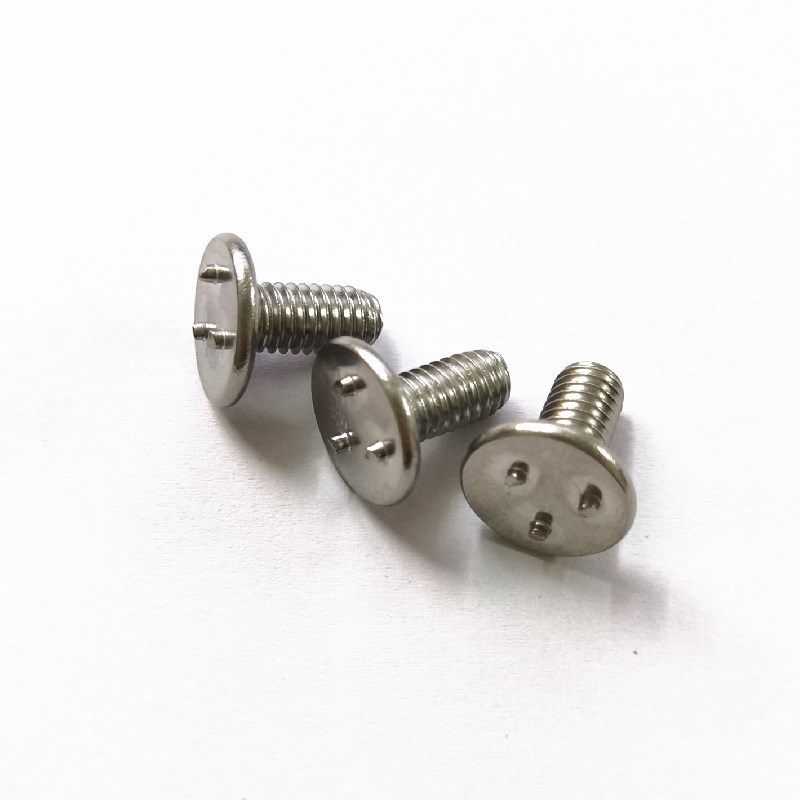

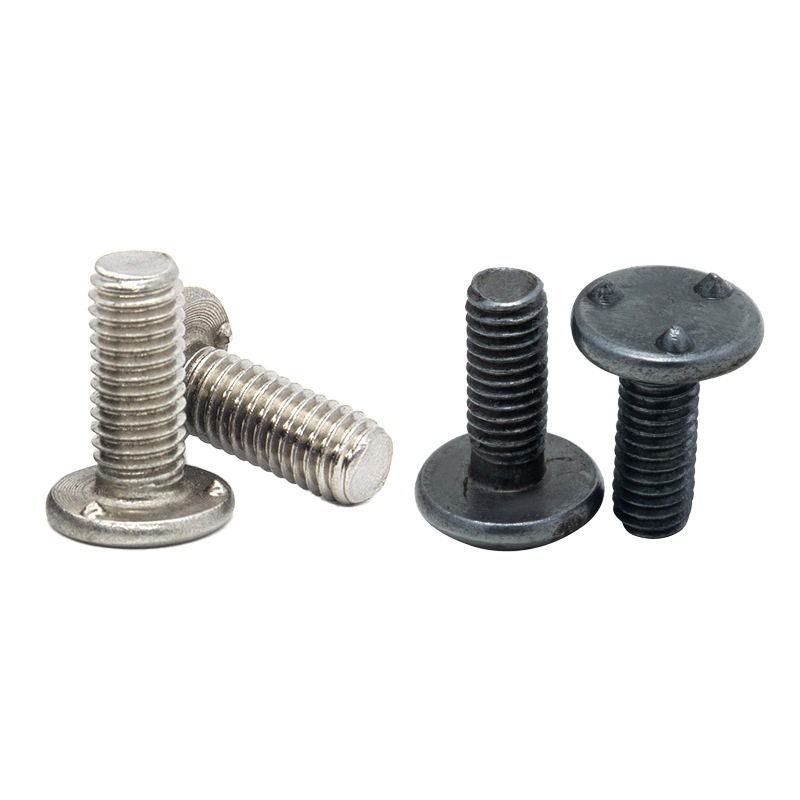

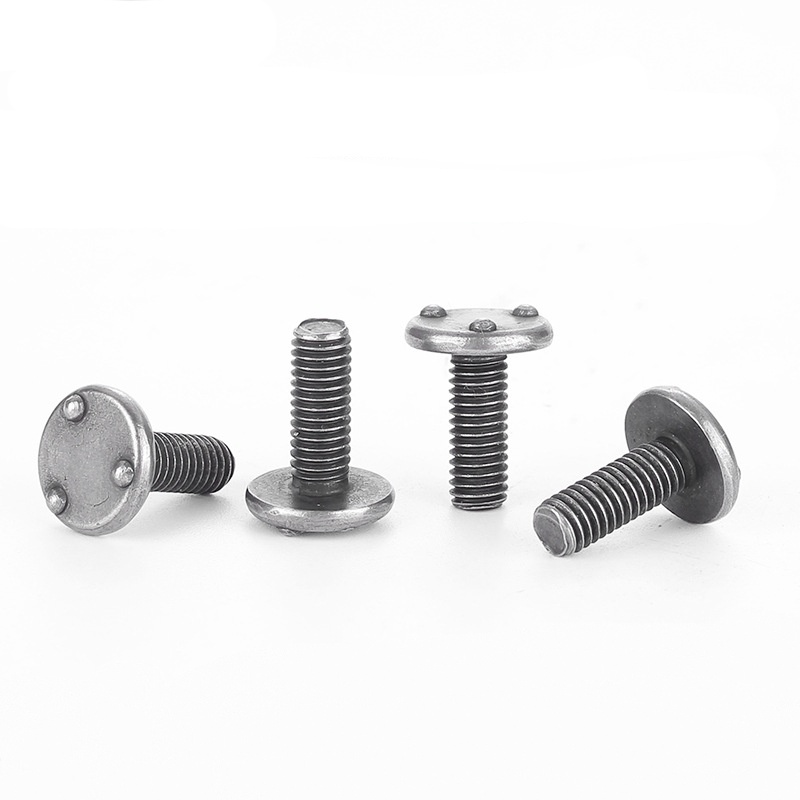

Højstyrke ansigtsprojektionssvejsebolt

Højstyrke svejsebolt til ansigtsprojektion er en specialiseret fastgørelsesanordning designet med hævede fremspring på svejsefladen. Det erfarne team hos Xiaoguo® forstår de kritiske tidslinjer for internationale forsyningskæder.

Model:JIS B1196-3.2-1994

Send forespørgsel

Produkt beskrivelse

En højstyrke Face Projection svejsebolt er en speciel slags fastgørelsesanordning, der er lavet til at forbinde stærkt og let til metalplader eller strukturer. Den har fremspring - normalt ringe eller små buler - på den side, der rører metallet, og disse er lavet i præcise størrelser.

Når du svejser det, fokuserer en masse elektrisk strøm på disse projektioner. Det gør, at metallet der bliver rigtig varmt, smelter, og når det så afkøles, danner det en stærk svejsning. Denne svejsning holder den højstyrke Face Projection svejsebolt tæt til det stykke, du arbejder på.

Produktdetaljer

En højstyrke Face Projection svejsebolts hovedopgave er at skabe et permanent, gevindbaseret fastgørelsespunkt, der kan holde vægten. Du skal bruge specielt projektionssvejseudstyr til at svejse det.

Elektroder presser ned og sender en masse elektricitet gennem boltens fremspring og det metalstykke, du arbejder med. Den måde, hvorpå svejsebolten er lavet, betyder, at kun fremspringene smelter - intet mere. Når de afkøles, danner de en stærk metalbinding, og metallet omkring det bliver ikke bøjet eller skævt meget.

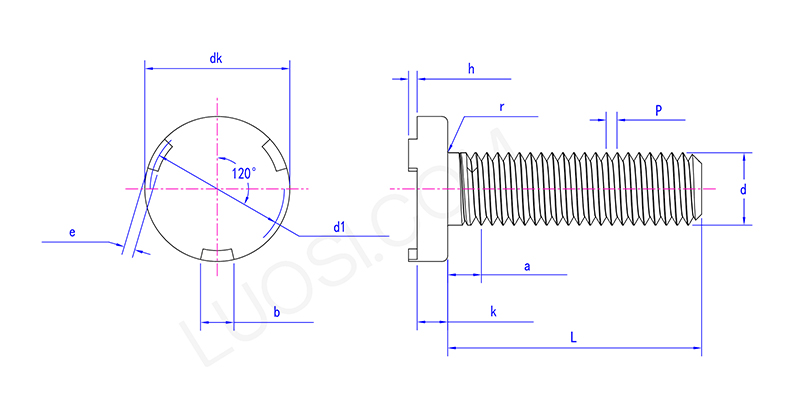

man	M5	M6	M8	M10
P	0.8	1	1.25	5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	3.2	4.2
e max	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 maks	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r max	0.6	0.7	0.9	1.2
et max	3.2	4	5	5

Hvordan det virker

En højstyrke svejsebolt med ansigtsprojektion har små hævede dele - normalt ringe eller små buler - på den side, der bliver svejset. Når du svejser det, fokuserer meget elektricitet på de hævede dele. De smelter med det samme mod grundmetallet, mens elektroden trykkes ned.

Dette giver stærke, tætte svejsninger, der holder bolten godt på plads. De fungerer godt til pladearbejde.
