12 punkts flangeskrue

Bestil straks en ordre på Xiaoguo® 12-punktsflangeskruen i løs vægt. Dette produkt har et unikt 12-punkts hoveddesign og er lavet af 12,9-gradigt legeret stål, der har gennemgået bratkølings- og hærdningsprocesser, med en ultimativ trækstyrke på over 1200 MPa, hvilket er velegnet til brug i kraftige dele af motoren.

Send forespørgsel

Produkt beskrivelse

12-punktsflangeskruen er en højtydende fastgørelsesanordning med et hoved med tolv hjørner og en forstørret flangestøtteflade i bunden. Dens hovedform antager et dobbelt sekskantet design, der kombinerer tolvpunktsdrevet og en integreret flangestruktur, specielt designet til højt drejningsmoment og modstandsdygtighed over for vibrationsløsning.

Denne 12-punkts flangeskrue bruges almindeligvis i transmissionssystemer til biler, motorblokke, flymotorer og industrielt udstyr med høj styrke. Det er en ideel løsning til udskiftning af traditionelle sekskantede bolte og indvendige sekskantede cylindriske hovedskruer. Det 12-sidede drevoverfladedesign tillader brugen af ringnøgle eller 12-sidede fatninger, hvilket muliggør 30° genplacering i snævre rum sammenlignet med standard sekskantede hoveder, hvilket resulterer i højere installationseffektivitet.

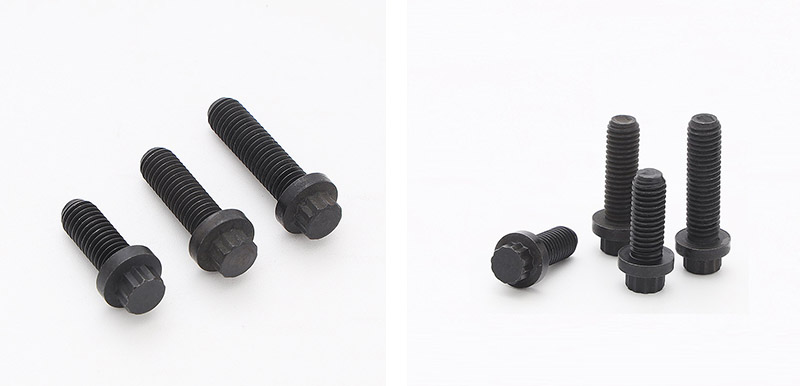

12 Point Flange Screw

Kernefordel

Kernefordelene ved 12-punktsflangeskruen afspejles hovedsageligt i følgende aspekter:

（1）Tolvpunktshovedtype

Flere kontaktflader: Tolvpunktshovedtypen har dobbelt så mange kontaktflader som det sekskantede hoved, hvilket gør det muligt at modstå højere tilspændingsmoment uden at beskadige hovedet.

Glidningsvinkelrisikoen er lav: Kraftfordelingen er mere ensartet, hvilket gør den velegnet til applikationer, der kræver høj forspænding.

（2） Integreret flange

Selvstændig flangeoverflade: Ingen yderligere pakninger påkrævet. Den takkede eller prægede struktur i bunden af flangen samarbejder med overfladen af emnet og genererer en stærk friktionskraft.

Høj vibrationsmodstand: Det kan opretholde forspændingen selv i et vibrerende miljø, velegnet til dynamiske belastningsområder.

（3）Nem installation, sparer plads

30° rotation: 12-punktshovedet kan drejes 30° for at indsætte det i skruenøglen til genplacering. Dette sparer halvdelen af pladsen sammenlignet med 60° rotation af det sekskantede hoved. Velegnet til begrænset plads.

（4） Stort lejeområde

Den forstørrede flangeoverflade øger kontaktarealet: spreder effektivt trykket og forhindrer bløde materialer som aluminium og støbejern i at blive deformeret.

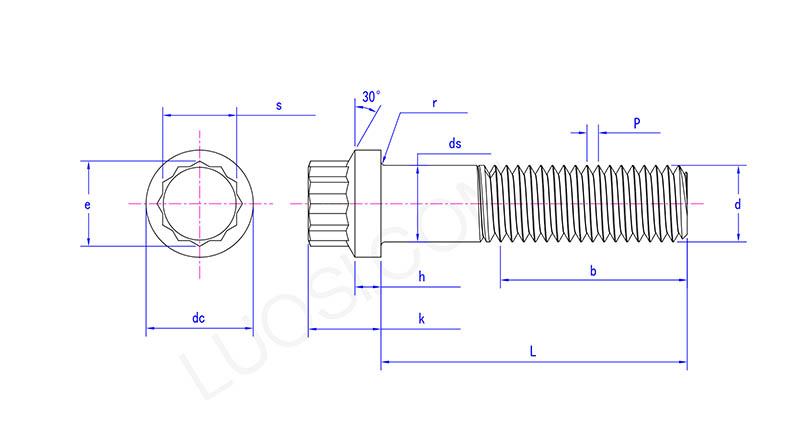

12 Point Flange Screw

man	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）Alternative sekskantskruer

Hovedets ydre diameter kompatibilitet: 12-punkts flangeskruen har samme hulstørrelse som standardskruen med sekskantet cylindrisk hoved, så den kan udskiftes direkte uden at ændre hulpositionen, og den er også mere holdbar.

（6） Komplet udvalg af højstyrkekvaliteter

Dækker 8,8 kvalitet, 10,9 kvalitet, 12,9 kvalitet og rustfrit stål A2-70/A4-80, der opfylder behovene i alle scenarier lige fra almindelige maskiner til ekstrem tung belastning.

（7）Rige korrosionsbestandige løsninger

Tilbyder forskellige overfladebehandlinger såsom elektro-galvanisering, varmgalvanisering, Dacromet-belægning, zink-nikkel-legering og sortfarvning, velegnet til indendørs, udendørs, marine og kemiske miljøer mv.

（8）Bredt udvalg af anvendelsesområder

Biler (motorer, transmissioner, chassis), rumfart (motorrammer, landingsstel), vindkraft, minedrift, petrokemi, skibe, almindelige maskiner osv.
