Sekskantflange selvskærende betonankerbolt

Xiaoguo Factory har mange års erfaring i eksporthandel. Denne sekskantflange selvskærende betonankerbolt dækker størrelser fra M6 til M16. Under konstruktionen skal et rimeligt tilspændingsmoment kontrolleres for at undgå afisolering af gevind og beskadigelse af basismaterialet. Materialer i kulstof og rustfrit stål tilpasser sig forskellige temperaturforhold, hvilket sikrer en sikker og pålidelig installation.

Send forespørgsel

Produkt beskrivelse

Det følgende er en introduktion til de mekaniske egenskaber og installationsparametre for den sekskantede selvskærende betonankerbolt fra Kina Xiaoguo®.

1.Anbefalede installationsparametre

Nominel diameter	Borets diameter (mm)	Boredybde (mm)	Minimum substrattykkelse (mm)	Minimumsafstand (mm)	Minimumsafstand (mm)	Installationsmoment (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

Hexagon Flange Self Tapping Concrete Anchor Bolt

Boremetode: Brug en hammerboremaskine i forbindelse med et hårdt legeret bor.

Rengøringskrav: Brug en luftpumpe eller støvsuger til at blæse mindst 4 gange. Der må ikke være synligt støv inde i hullet.

Installationsværktøj: Slagnøgle eller momentnøgle, med en sekskantet fatning.

2. Krav til installationsmoment og tilspænding

Installationsmomentet skal holdes inden for det anbefalede område. Utilstrækkeligt moment vil føre til utilstrækkelig forankring; for stort drejningsmoment kan forårsage gevindglidning eller lokal skade på betonen.

Efter installationen skal den nederste overflade af flangehovedet være i tæt kontakt med den faste komponent, og sekskantflange selvskærende betonankerbolt bør ikke drejes i hånden.

3.Miljø- og temperaturbegrænsninger

Gældende miljøtemperatur: Kulstofstål, elektrogalvaniseret belægning: -40°C til +80°C

Rustfrit stål kan modstå lidt højere temperaturer op til ≤ 120°C.

Hexagon Flange Self Tapping Concrete Anchor Bolt

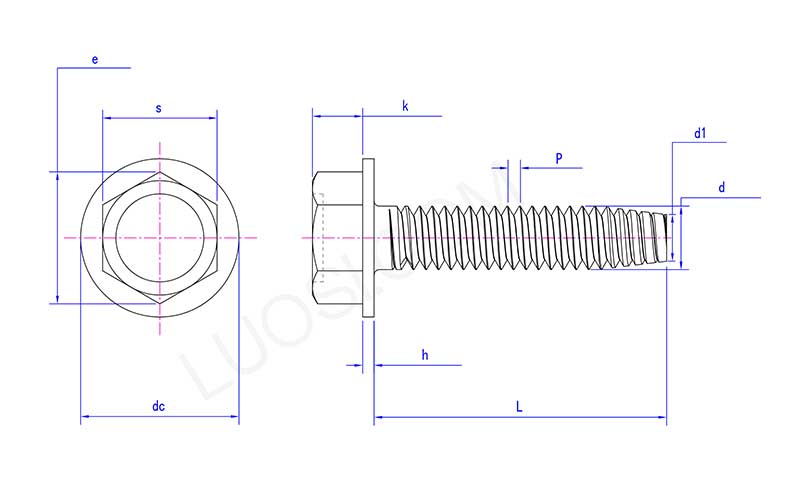

man	#2	#3
P	56	48
s max	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
dc max	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
h min	0.01	0.01
d max	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078

Almindelige fejl og løsninger

Følgende er de 4 mest almindelige fejl, der med størst sandsynlighed opstår ved installation af sekskantflange selvskærende betonankerbolt, sammen med de tilsvarende løsninger.

1. Diameteren af boret er forkert.

Ydelse: Der blev brugt et bor, der var 1-2 mm større i diameter end ankerbolten. Efter at ankerbolten var skruet i, løsnede den sig.

Årsag: Hullet er for stort, og gevindet kan ikke nå hullets indervæg, hvilket resulterer i, at der ikke er noget effektivt indgreb.

Korrekt fremgangsmåde: Brug et bor med samme nominelle diameter som ankerbolten.

2.Utilstrækkelig hulrensning eller ufuldstændig hulrensning

Ydeevne: Modstanden varierer meget, når man sætter ind.

Årsag: Støv samler sig inde i hullet, hvilket forhindrer gevindet i at gå i indgreb.

Den korrekte procedure: Efter boring blæses luft mindst 4 gange, indtil den blæste luft er fri for tydeligt støv. Alternativt kan du bruge en støvsuger.

3. Boredybden er utilstrækkelig.

Ydelse: Ankerbolten er blevet helt spændt, men flangen er endnu ikke kommet i kontakt med den faste komponent.

Årsag: Utilstrækkelig huldybde.

Den korrekte tilgang: Hullets dybde skal være 5-10 mm større end den effektive indstøbningsdybde af ankerbolten.

4. Vip ved tilspænding

Ydeevne: Sekskantflange selvskærende betonankerbolt bliver skæv efter at være blevet skruet i.

Årsag: Boret er ikke vinkelret, eller vinklen på skruenøglen, der blev brugt under indføringen, er forkert.

Den korrekte fremgangsmåde: Hold den elektriske boremaskine vinkelret på underlaget under boring; til at begynde med skal du holde ankerbolten på plads med hånden, når du skruer den ind.
