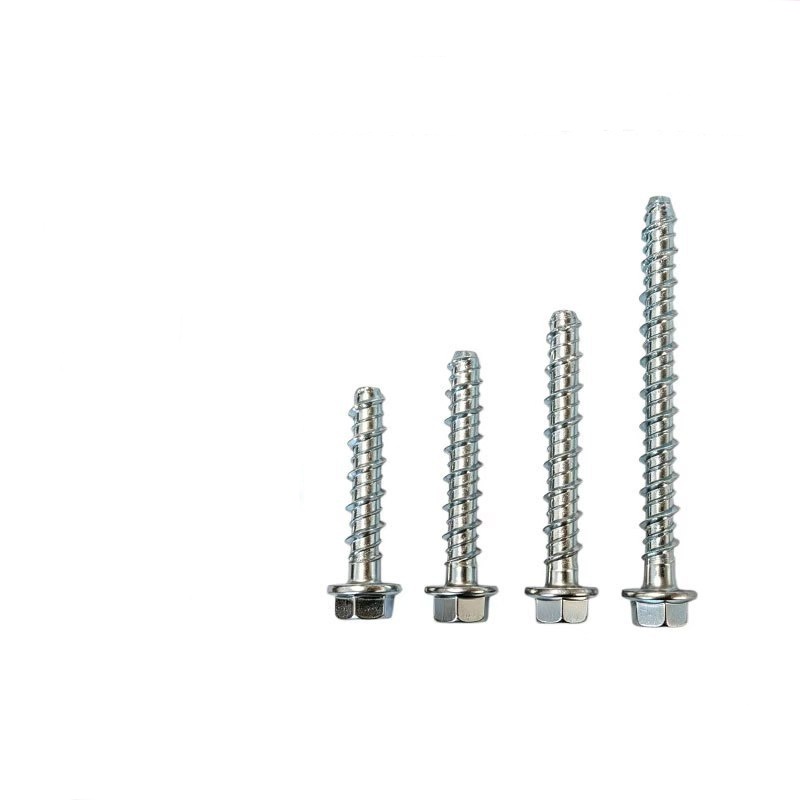

Sekskantflange selvskærende betonankerbolt

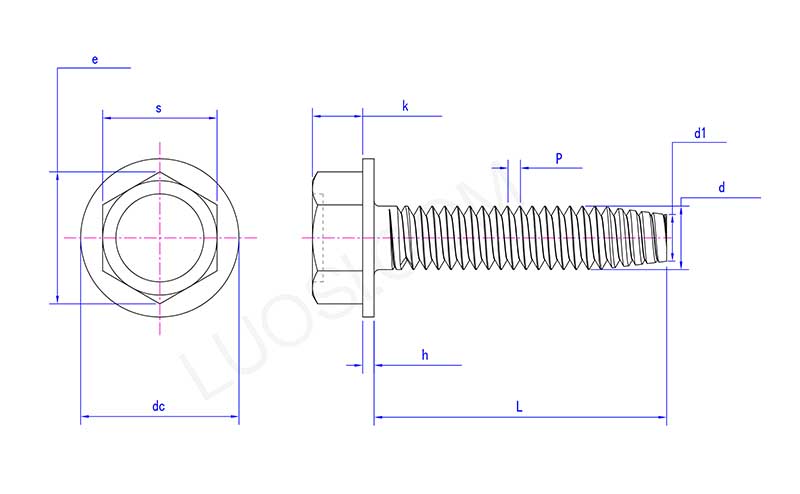

Den sekskantede flange selvskærende betonankerbolt fra Kina Xiaoguo® er sammensat af fem dele: hovedet, flangen, skaftet, det selvskærende gevind og halestyresektionen.

1.Sekskantet flangehoved

Hovedet har en standard sekskantet form, og bredden af ​​modsatte sider er i overensstemmelse med DIN sekskantede hovedmål. Under hovedet er en integreret formet flangeskive.

Fungere:

Sekskantet hovedadapter standard topnøgle eller slagnøgle er tilgængelig, hvilket gør installationen enkel.

Flangen øger kontaktområdet med den faste komponent, hvilket forhindrer komprimering af bløde materialer.

Bunden af ​​flangen er forsynet med radiale takker, som forhindrer, at den løsner sig på grund af vibrationer efter tilspænding.

2. Stangsektionen og gevindovergangssektionen

Stangovergang: Der er en kort let stang (ca. 2–3 mm) under forbindelsesflangen. Dette forhindrer gevindroden i at blive for koncentreret og giver også en glat bæreflade til flangen.

3. Selvskærende / bankende tråd

Standard metrisk gevind, med en tandprofilvinkel på 60°, skarpe tænder og en skærekant.

Tråden er asymmetrisk. Forsiden af ​​den fremadskridende side er stejlere, mens bagsiden er blidere, hvilket er befordrende for at skære ind i underlaget.

4. Haleføringssektion

Før den sekskantede selvskærende betonankerbolt ind i det borede hul for at forhindre enhver afvigelse under det første indgreb med gevindene.

Sekskantflange selvskærende betonankerbolt VS Traditionelle ekspansionsankerbolte

Tager flere aspekter i betragtning og laver en omfattende sammenligning mellem sekskantflange selvskærende betonankerbolt og traditionelle ekspansionsankerbolte.

1. Der blev foretaget en direkte sammenligning med hensyn til installationstrin, underlagskrav, bæreevne og demonterbarhed mv.

Sammenligningsprojekt Hexagon Flange Selvskærende Betonankerbolt Traditionelle ekspansionsankerbolte

Installationstrin ① Boring → ② Rengøring af hullet → ③ Indsættelse ① Boring → ② Rengøring af hullet → ③ Indsættelse af ekspansionsrør → ④ Banke i keglehovedet → ⑤ Tilspænding af møtrikken

Installationsværktøj Slagboremaskine + topnøgle / slagnøgle Slagboremaskine + hammer + skruenøgle

Er det nødvendigt at strejke? Ikke nødvendigt. Påkrævet

Krav til margen/mellemrum Lille Stor

Grundmaterialerisiko Ingen ekspansionsspænding, forårsager ikke revnedannelse af beton For stor ekspansionsspænding kan føre til revnedannelse af beton

Vil den være i drift umiddelbart efter installationen? Ja Ja

2.Sammenligning af installationstid (enkeltmandsbetjening, enkelt ankerbolt)

Sekskantflange selvskærende betonankerbolt: Cirka 40 til 60 sekunder (boring + rengøring + indføring)

Traditionelle ekspansionsankerbolte: Cirka 90 - 120 sekunder (boring + rengøring + isætning + bankning + tilspænding)

3.Omarbejde og reparationsomkostninger

Sekskantflange selvskærende betonankerbolt: Under installationen kan en momentnøgle nemt styre momentet og vil ikke knække betonen.

Traditionelle ekspansionsankerbolte: Under installationsprocessen blev der påført overdreven kraft, hvilket fik betonen til at revne. Det er nødvendigt at fjerne den gamle del og bore et nyt hul, hvilket er tidskrævende og kan også påvirke udseendet.
