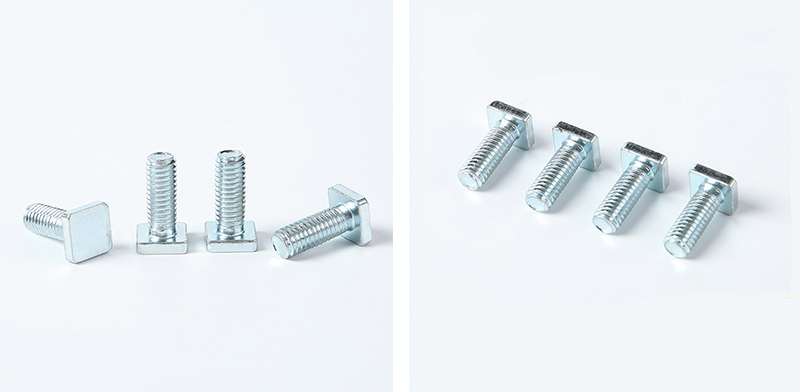

Grade A Square Head Machine Bolt

Xiaoguo® Grade A Square Head Machine Bolt på lager har et firkantet design med et firkantet hoved. De kan opnå mekanisk anti-torsionslåsning, som kan øge sikkerhedsniveauet i specifikke arbejdsmiljøer.

Send forespørgsel

Produkt beskrivelse

Grade A Square Head Machine Bolt er en type fastgørelsesanordning med et firkantet hoved. Den består af et firkantet hoved og en gevindstangssektion. Det bruges normalt i forbindelse med firkantede møtrikker eller sekskantede møtrikker, eller kan skrues direkte ind i gevindhuller. Firkantede hovedbolte var det almindelige fastgørelseselement fra det 19. århundrede til det tidlige 20. århundrede. De blev meget brugt i infrastrukturkonstruktion såsom broer og jernbaner på grund af deres lette smedning og fremragende anti-torsion ydeevne. I dag spiller den, takket være dens unikke designfordele, stadig en rolle i tunge maskiner, jernbaneskinner, udstyrsvedligeholdelse og restaurering af gamle bygninger.

Strukturelle egenskaber

Sammenfatning af de strukturelle egenskaber af Grade A Square Head Machine Bolt: Korrelationen mellem geometriske funktioner og funktionelt design.

Strukturelle komponenter Nøglefunktioner Kernefunktioner

Hoved Firkantet form, brede modsatte sider, stor højde. Giver høj drejningsmoment transmission, anti-slip funktion, venlig til blindmontage og praktisk til at præge mærker.

Hals Flad hals (anti-rotation), flange (leje), kort stift (guide) Mekanisk anti-rotation, beskyttelse af emnets overflade, blindhulsføring

Akseldel Delvist gevind (glat akselsektion) Modstår forskydningsbelastning, giver præcis positionering og undgår spændingskoncentration i gevindene

Gevinddel Hovedsageligt grove tænder, tolerance 6g. Højstyrkeforbindelse, pålideligt samarbejde med møtrikken.

Endetype Flad ende / Affaset ende / Cylindrisk ende Velegnet til forskellige installationsforhold

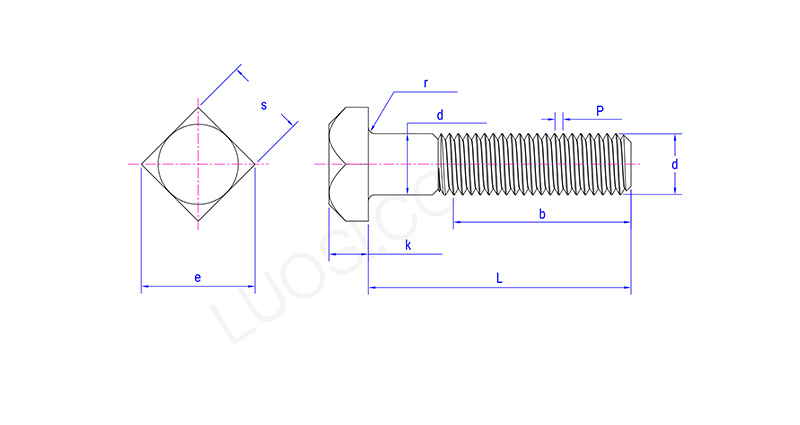

Grade A Square Head Machine Bolt

man	3/8	16/7	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Forberedelser før brug

Før du planlægger at bruge Grade A Square Head Machine Bolt, vil vi anbefale, at du tjekker disse elementer.

（1）Bekræft matchningen af boltspecifikationerne

Gevindspecifikation: Sørg for, at gevinddiameteren og stigningen på den firkantede hovedbolt er nøjagtig den samme som for den tilsvarende møtrik eller gevindhul.

Længdevalg: Boltens længde skal være sådan, at efter at møtrikken er spændt, er 2 til 3 komplette gevind blotlagt for enden af bolten.

Hovedsidemål: Sørg for, at bredden af det firkantede hoved passer til åbningsstørrelsen på den brugte skruenøgle.

Styrkekarakter: Vælg den passende karakter efter behov.

（2）Inspicer arbejdsemnets hulpositioner

Rundt hul vs firkantet hul: Almindelige firkantede bolte kan passere gennem det runde hul. Men hvis antidrejning er påkrævet, skal der laves en forboret installationsflade til det firkantede hul på emnet, så den firkantede hovedhals kan indsættes.

Diametertolerance: Diameteren af det runde hul skal være 0,5 til 1,0 mm større end diameteren af boltskaftet.

Hjørneafrunding af hullet: Hvis Grade A Square Head Machine Bolt-hovedet skal klæbe fuldt ud til overfladen af emnet, skal hullet være afrundet eller forsænket.

（3）Rengøring og smøring

Fjern oliepletter, jernspåner, gamle belægninger og andet affald fra gevindene.

Til rustfri stålmaterialer eller miljøer med høje temperaturer anbefales det at anvende anti-adhæsionsmiddel eller molybdændisulfid smørefedt på gevindene.

For almindelige kulstofstålbolte kan en lille mængde olie påføres for at reducere friktionskoefficienten.
