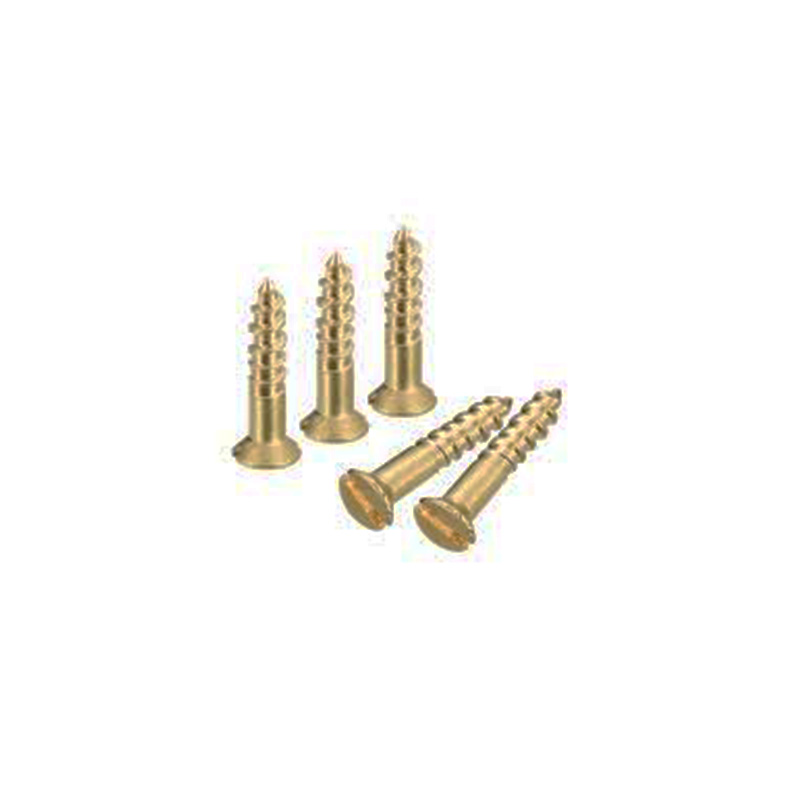

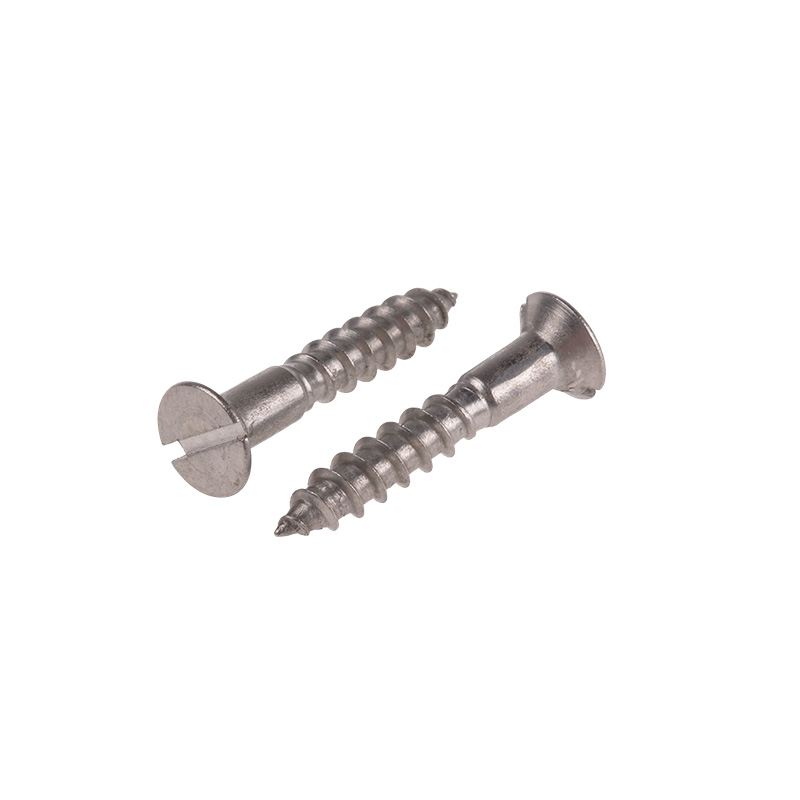

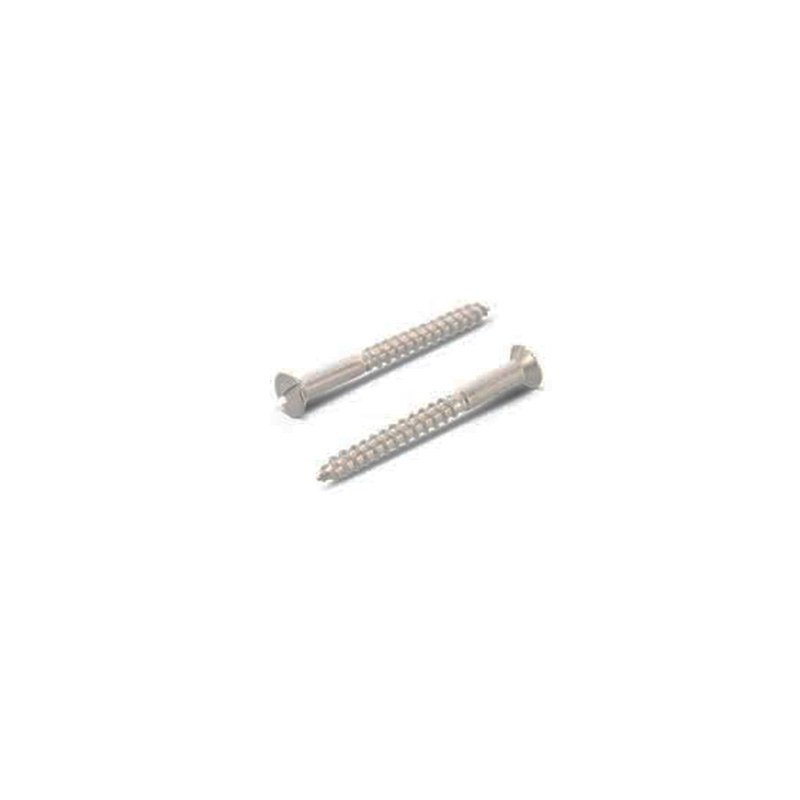

Selvskærende træskrue med slids forsænket hoved

Den selvskærende træskrue med forsænket hoved, der er produceret af Xiaoguo®-fabrikken, kan sidde helt flugt inde i træet, når den bruges med et matchende forsænket bor. På denne måde forbliver fikseringsdelen skjult og får de færdige emner til at se pæne ud.

Send forespørgsel

Produkt beskrivelse

En selvskærende træskrue med slids med forsænket hoved er en type træbearbejdningsbefæstelse med et konisk hoved (med en 90° tilspidsningsvinkel) og en slidset rille i toppen. Hovedet kan stikkes helt ind i de forskårne koniske huller i træet, og efter tilspænding vil hovedet flugte med eller lidt lavere end træoverfladen. Skruekroppen har dybe og grove trægevind, og halen er et konisk spidst hoved. Det kan skrues direkte ind i træet (ved hårdttræ eller store diametre, anbefales det at forbore et hul). Denne selvskærende træskrue med forsænket hoved er velegnet til at forbinde og fastgøre træprodukter, der kræver en flad overflade og ingen synlige hoveder.

engelsk navn	Selvskærende træskrue med slids forsænket hoved
Fælles standarder	DIN 97
Hovedtype	Forsænket / fladt hoved
Slot type	Slidset
Trådtype	Trægevind (grov stigning, dyb stigning)
Tipformular	Konisk selvborende spidshoved

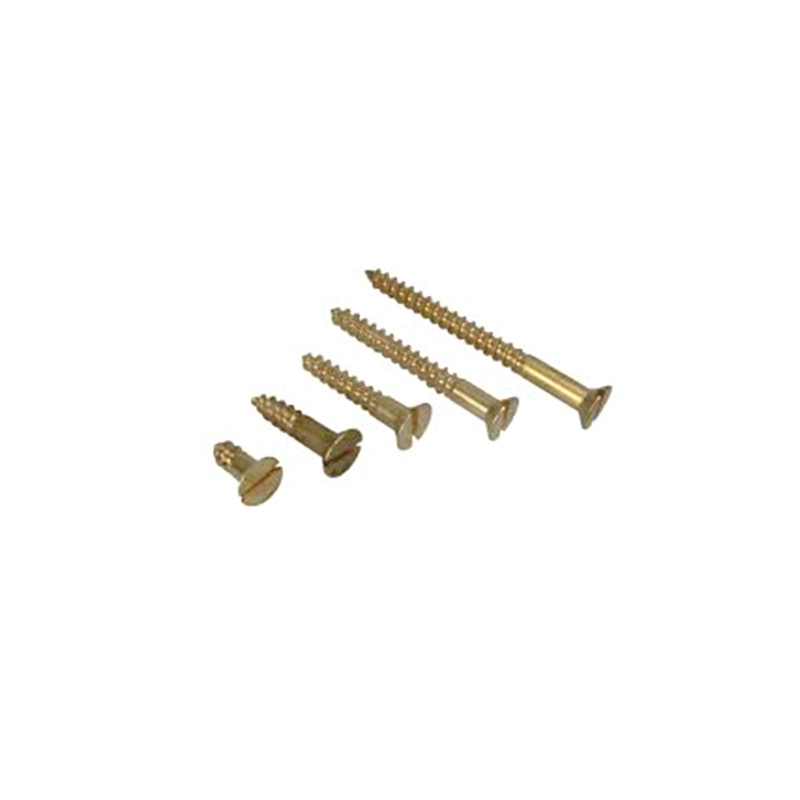

Slotted Countersunk Head Wood Self Tapping Screw

Strukturelle funktioner

Strukturegenskaberne ved selvskærende træskrue med forsænket hoved vil blive introduceret i fem dele.

Hovedets struktur

1. Hovedform: Konisk, som en tragtform, normalt med en keglevinkel på 90°. Den øverste overflade af hovedet er flad, og siderne er skrå.

2. Hoveddimension: Hovedets ydre diameter er omkring 1,8 til 2,2 gange gevinddiameteren, og hovedhøjden er omkring 0,5 til 0,6 gange gevinddiameteren.

3. Anvendelse af hovedet: Efter fastgørelse af denne selvskærende træskrue med forsænket hoved, passer hele skruehovedet ind i det forudfremstillede tilspidsede hul på træ. Det forbliver plant eller lidt under træoverfladen og vil ikke stikke ud.

Lige slot design

1. Drevtypen er lige spor. Rillen går lige fra midten ud til begge sider.

2. Spaltebredde varierer fra 0,6 mm til 2,0 mm, spaltedybde er 0,3 mm til 0,8 mm. Begge ender af slidsen er lavet med runde hjørner.

3.Sprækkens egenskaber: Den kan drives af den mest almindelige fladskruetrækker.

Stang struktur

1.Stangform: Den er opdelt i helgevinds- og delvistrådstyper.

Trådstruktur

1.Trådtype: Typisk trætråd, ikke den almindelige mekaniske tråd.

2.Profil: Tandprofilvinklen er cirka 60°, men tandspidsen er meget skarp, og tandbunden har en jævn bueovergang.

3.Tandafstand: relativt bred.

Spids struktur

1. Spidsform: Konisk spids med en tilspidsning på ca. 30°–45°. Spidsen er ikke ekstremt skarp; i stedet har den en meget lille flad overflade eller et rundt hoved.

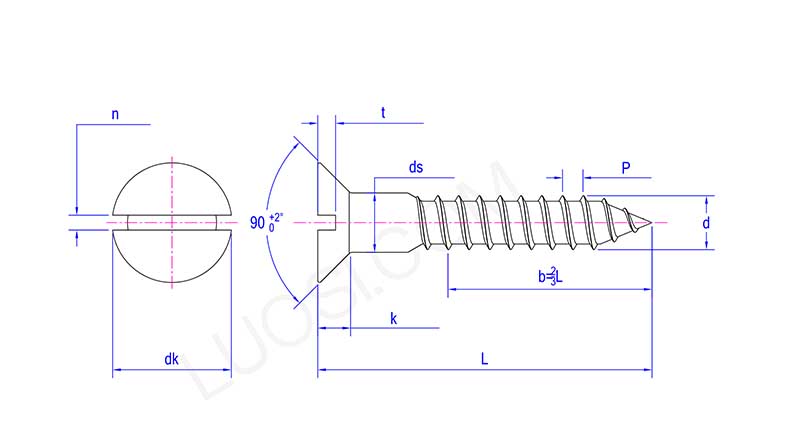

Slotted Countersunk Head Wood Self Tapping Screw

man	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk max	5	6	7	8	9	10	11	12	14	16	20
dk min	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k max	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n min	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t max	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
t min	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
