Denne skruelåsring med indstillet skrue har ikke brug for de sædvanlige riller, som cirklips bruger, så den holder skaftet stærk. Det har en todelt låseopsætning: Den bruger både radial komprimering og aksialt tryk fra skruerne. Det betyder, at det kan indeholde 30% mere vægt end en-delingsringe. Designerne kontrolleres med computermodeller for at sikre, at stress spreder sig jævnt over hele delen. Det er testet for at håndtere over 10 millioner træthedscyklusser og fungerer bedre end andre i chokbelastningssituationer. Det opfylder standarder som MIL-R-5513 og ISO 1234.
Den modulære design af skruelåsringen med indstillet skrue giver mulighed for justering til ujævne belastninger eller forkert justerede installationer. Ved at begrænse aksial forskydning til inden for 0,02 mm reduceres bæretøj og energitab. Vi tilbyder en 5-årig garanti og er ROHS/når kompatible, hvilket gør dem miljøvenlige. Vi støtter tilpasning og har mange års ekspertise i fastgørelsesindustrien, der leverer hurtig levering og teknisk support for at sikre, at dit system fungerer korrekt.
Skruelåsen med indstillet skrue leveres i rustbeskyttede indstillinger som 316 rustfrit stål eller zink-nikkelbelagt kulstofstål, disse bliver ikke ødelagt af vand, kemikalier eller salt luft. Låsekradens form undgår at forlade huller, hvor grimme gunk kunne hældes op og spise ved metallet. Du kan endda få skruer med de PTFE-ting (du ved, ligesom ikke-stick pan-belægning), hvis du har brug for dem til at vare længere. Hvis du arbejder på både eller olierigge, skal du gribe versionerne med gummiagtige silikonforseglinger, stopper forskellige metaller i at reagere og korrodere hinanden, er disse skruelåsringe testet i over 500 timer med kunstig havvand tåge spray.

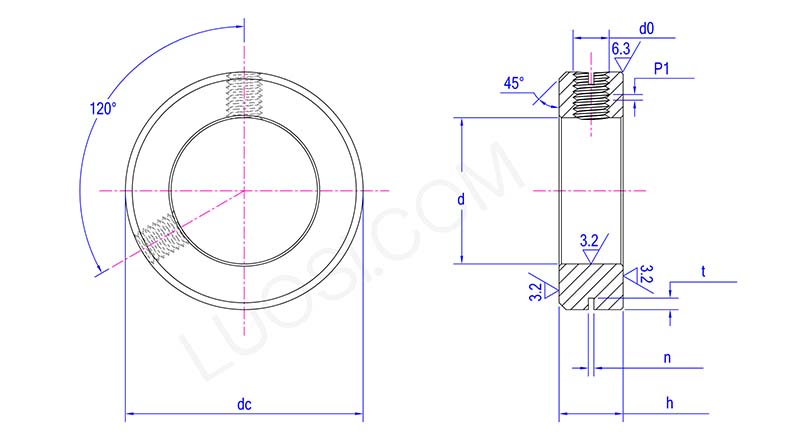

Man
Φ125
Φ130
Φ135
Φ140
Φ145
Φ150
Φ160
Φ170
Φ180
Φ190
Φ200
d max
125.1
130.1
135.1
140.1
145.1
150.1
160.1
170.1
180.1
190.115
200.115
min
125
130
135
140
145
150
160
170
180
190
200
H max
30
30
30
30
30
30
30
30
30
30
30
h min
29.48
29.48
29.48
29.48
29.48
29.48
29.48
29.48
29.48
29.48
29.48
n max
2.31
2.31
2.31
2.31
2.31
2.31
2.31
2.31
2.31
2.31
2.31
n min
2.06
2.06
2.06
2.06
2.06
2.06
2.06
2.06
2.06
2.06
2.06
t max
4.95
4.95
4.95
4.95
4.95
4.95
4.95
4.95
4.95
4.95
4.95
t min
4.05
4.05
4.05
4.05
4.05
4.05
4.05
4.05
4.05
4.05
4.05
DC
165
170
175
180
190
200
210
220
230
240
250
D0
M12
M12
M12
M12
M12
M12
M12
M12
M12
M12
M12
P1
1.75
1.75
1.75
1.75
1.75
1.75
1.75
1.75
1.75
1.75
1.75
