Stolpespændingsankerkiler

Nøgleydelse

Ydeevnen af ​​Post Tension Anchor Wedges bestemmer direkte den strukturelle sikkerhed og holdbarhed af større projekter såsom broer og bygninger. Ved at vælge Xiaoguo® får du en pålidelig garanti, der kan modstå de strengeste standarder.

（1） Statisk lastforankringseffektivitet

Effektivitetskoefficient ηa ≥ 0,95

Om forankringssystemet effektivt kan udnytte den fulde styrke af ståltrådene

（2） Ultimativ total belastning

εapu ≥ 2,0 %

Måler duktiliteten af ​​forankringssystemet under den ultimative tilstand for at forhindre skørt svigt

（3） Træthedspræstation

Ingen fejl efter 2 millioner indlæsningscyklusser

Sikrer, at konstruktionen, såsom broer og vindmølletårne, der udsættes for langvarige dynamiske belastninger, ikke svigter på grund af træthed.

（4）Friktionstab i forankringsområdet

Samlet tab ved ankeråbningen + trompetåbning ≤ 6 %

Reducerer tabet af effektiv forspænding forårsaget af friktion, hvilket påvirker spændingseffektiviteten og omkostningskontrollen.

（5）Trækningsmængde af kileblokken

Lavt tilbagetrækningsanker ≤ 0,5 mm; Almindelig anker ≤ 6mm

Dette påvirker direkte nøjagtigheden af ​​forspændingsetablering. Jo mindre tilbagetrækning, jo mindre forspændingstab under etablering.

（6） Krav til hårdhed:

Efterspændingsankerkiler: HRC 58-65; Ankerplade: HB ≥ 251

Sørg for, at overfladen af ​​delene er slidstærk og ikke vil deformeres eller falde sammen under stort tryk.

Klassifikation

Postspændingsankerkiler kan yderligere klassificeres i mange typer. De vigtigste klassificeringskriterier er baseret på antallet af stykker, formen af ​​de indre tænder og formen af ​​den ydre kegle. De tilsvarende strukturelle funktioner og anvendelser

【1】 antallet af stykker

（1）Todelt

Strukturelle egenskaber: To symmetriske kileformede spændeplader, når de kombineres, danner et cirkulært hul i midten

Typiske anvendelser: Permanent arbejdsanker, til engangsbrug

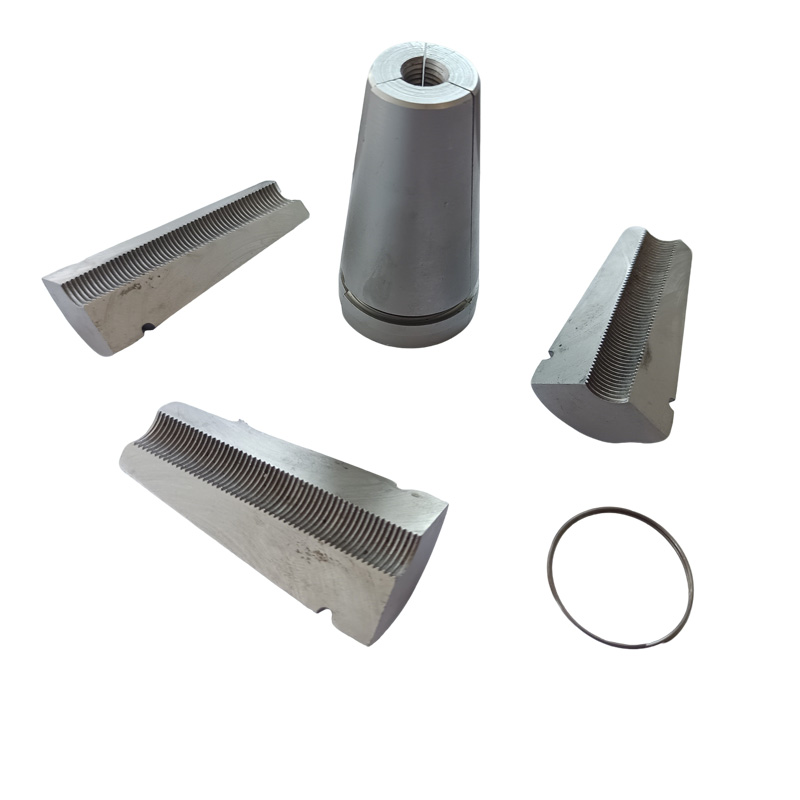

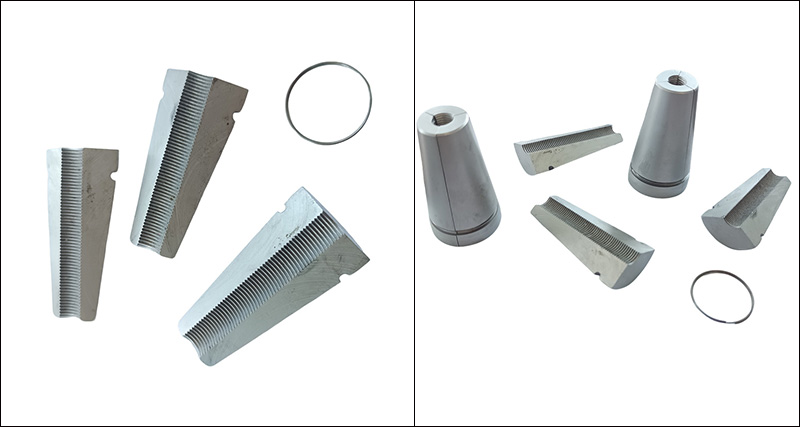

（2） Tredelt

Strukturelle egenskaber: Tre kileformede spændeplader jævnt fordelt, med mellemrum mellem dem, kræver en fjederspole til koordinering

Typiske anvendelser: Værktøjsanker, genanvendeligt

【2】 formen af ​​de indre tænder

（1） Cirkulære tænder

Karakteristika: Post Tension Anchor Wedges har flere uafhængige cirkulære udragende tænder med skarpe tandspidser.

Gældende stålstrenge: Standard stålstreng (1×7 struktur)

（2） Spiralgevind

Egenskaber: Kontinuerligt spiral indvendigt gevind

Anvendelige ståltråde: Ståltrådsbundt med høj styrke eller speciel forspændt forstærkning

（3） Kombinationstype

Karakteristika: Rundgående tænder + langsgående riller

Anvendelige stålstrenge: Forbedrer spånfjernelse og indgrebsydelse

【3】 formen på den ydre kegle

（1） Enkelt konisk overflade

Koniske overfladeegenskaber: Hele overfladen har en enkelt tilspidsning (den mest almindelige)

（2） Dobbelt konisk overflade

Koniske overfladeegenskaber: Der er en overgang med lille vinkel nær den store ende, hvilket forbedrer fordelingen af ​​kræfter

（3） Med vejledende sektion

Koniske overfladeegenskaber: En cylindrisk styresektion strækker sig fra den lille ende, hvilket letter den første indføring
